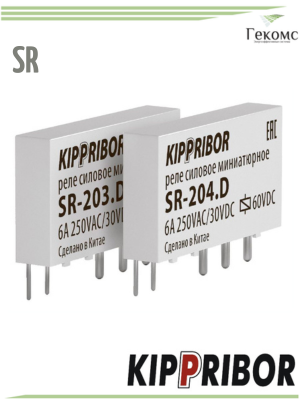

SR-203.D KIPPRIBOR Реле промежуточное 24VDC, 6 А
266 ₽
Производитель: KIPPRIBOR (КИППРИБОР)
Серия: Промежуточное реле
Артикул: SR-203.D
Состояние: Новое
Напряжение катушки: 24VDC
Кол-во контактов: 1 перекидной
Напряжение контактов: 250AC/30DC
Ток: 6 А
Вес: 0,005 кг
Описание
Цена на Реле промежуточное KIPPRIBOR SR-203.D, 24VDC является базовой и может быть ниже, чем указана на сайте.
Для того, чтобы купить с индивидуальной скидкой, пришлите Ваш запрос на info@gekoms.ru Не забудьте приложить карточку Вашей компании.
Для прочтения описаний и скачивания инструкций перейдите в Каталог

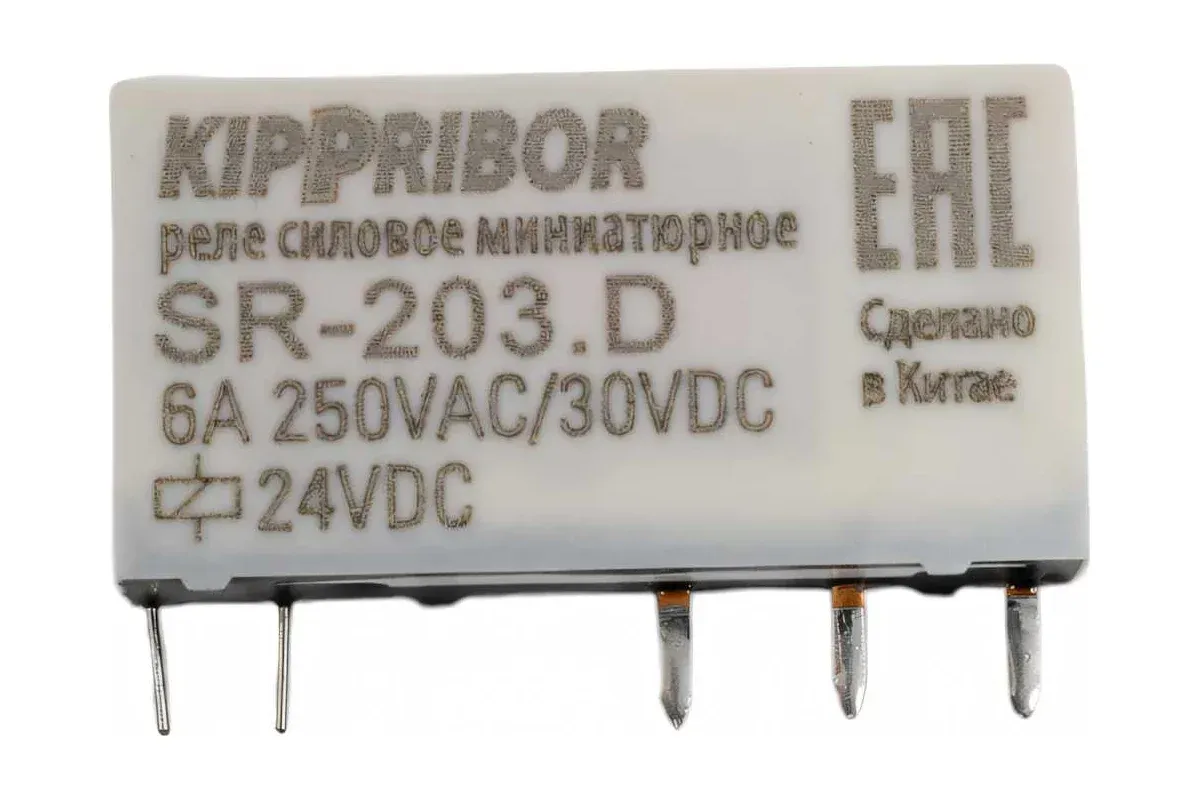

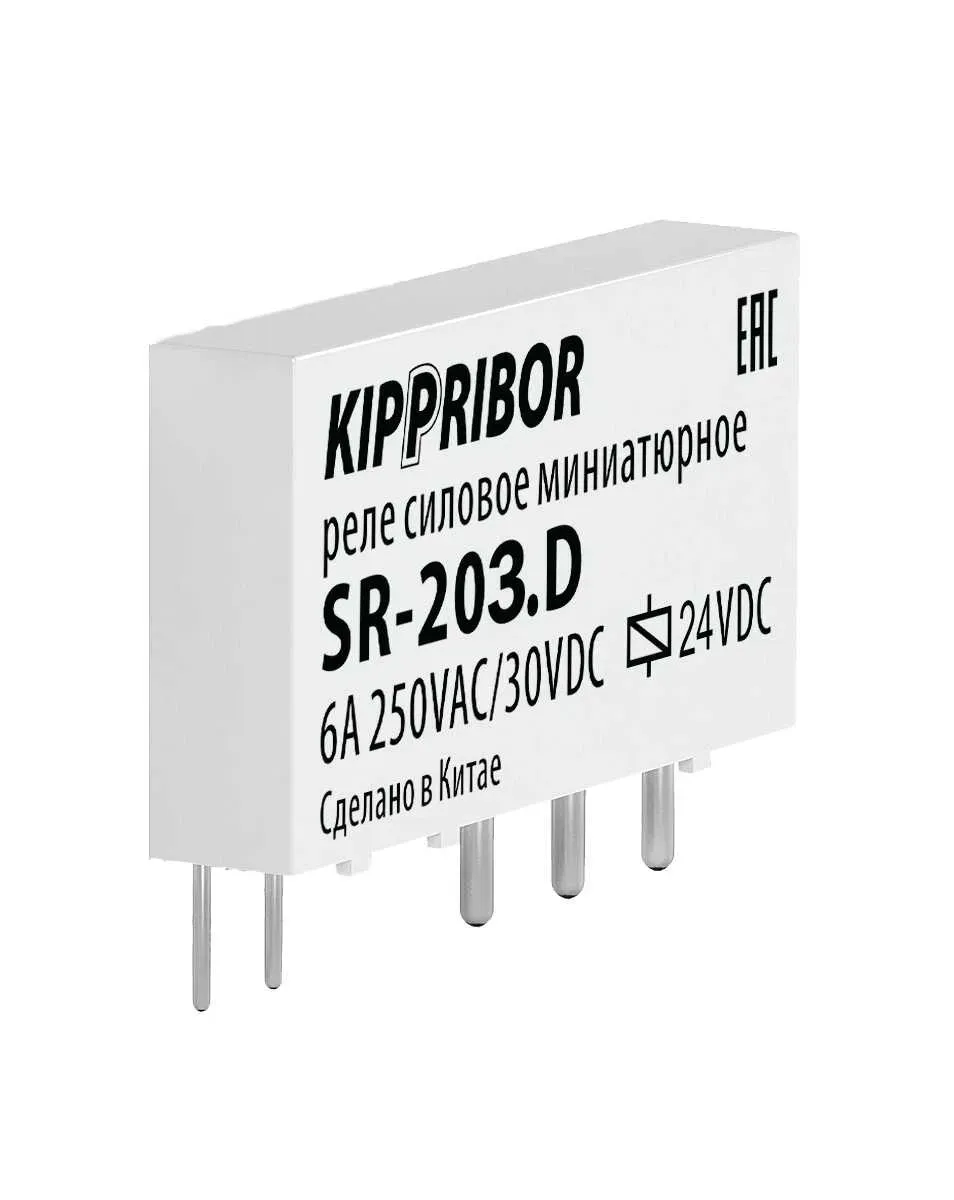

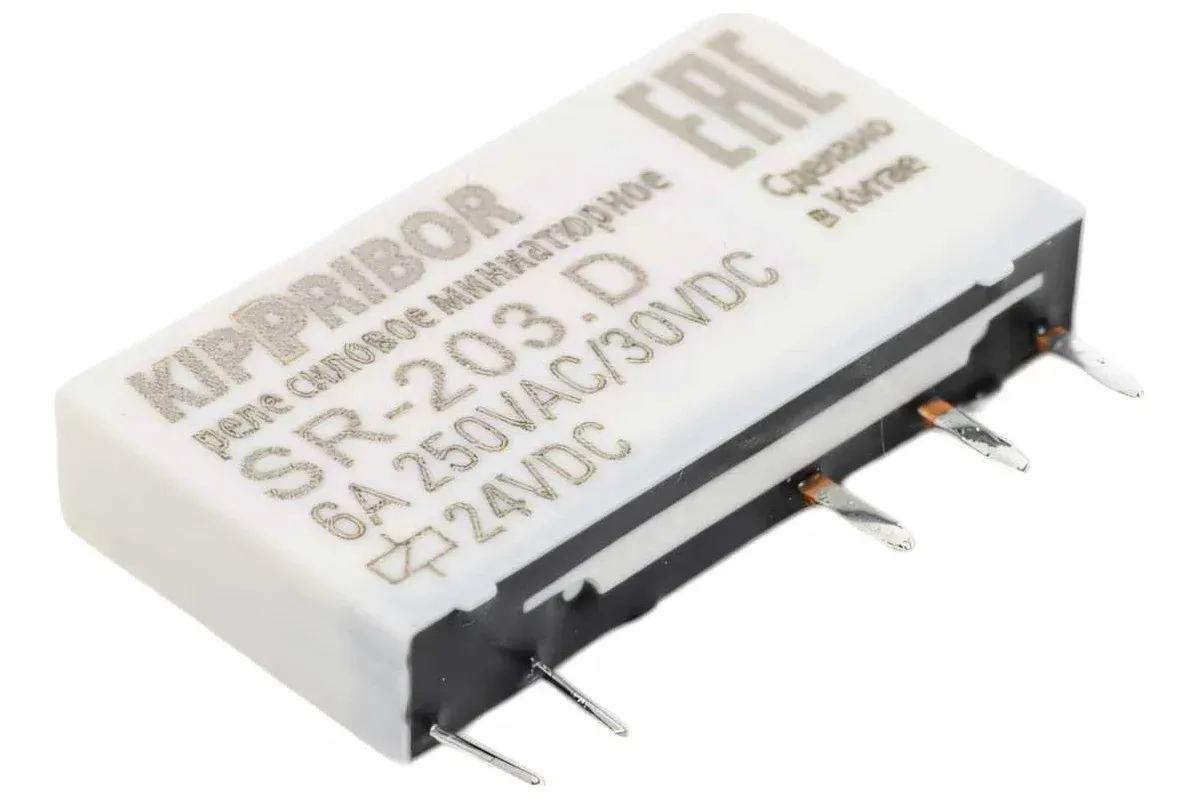

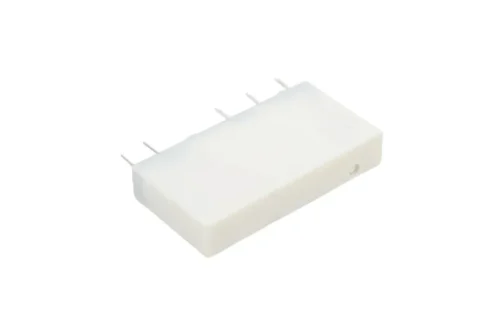

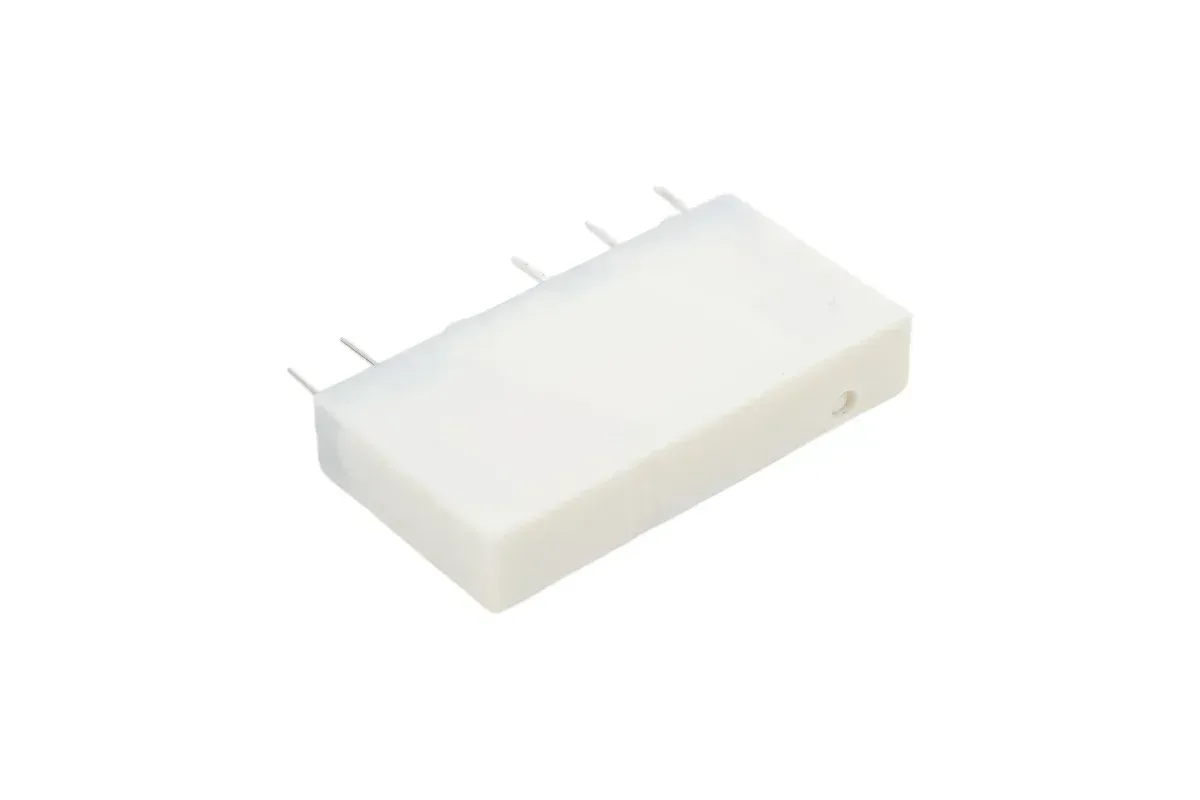

KIPPRIBOR SR-203.D — ультратонкое интерфейсное промежуточное реле для согласования управляющих и исполнительных цепей в системах промышленной автоматизации. Модель занимает минимум пространства благодаря корпусу шириной всего 5 мм, поэтому подходит для шкафов управления с высокой плотностью монтажа.
Изделие использует 1 переключающий контакт и рассчитано на коммутацию до 6 А при 250 VAC / 30 VDC. Напряжение катушки — 24 VDC, что позволяет подобрать исполнение под конкретную управляющую цепь. Время включения составляет не более 8 мс, выключения — не более 4 мс.
Реле работает при температуре -40…+85 °C, выдерживает ударные нагрузки до 10g, а масса не превышает 5 г. Электрическая прочность изоляции между контактами и катушкой достигает не менее 4000 В AC.
Для установки применяют совместимые монтажные колодки KIPPRIBOR. Возможен монтаж на DIN-рейку или печатную плату. Решение подходит для контроллеров, датчиков, терморегуляторов, исполнительных механизмов и схем релейной логики.
Технические характеристики и интерфейсы управления SR-203.D
| Параметр | Значение |
|---|---|
| Серия | SR |
| Модель | SR-203.D |
| Тип изделия | Интерфейсное промежуточное реле |
| Количество переключающих контактов | 1 |
| Количество AI | 0 |
| Количество AO | 0 |
| Количество DI | 0 |
| Количество DO | 0 |
| Интерфейс аналоговых сигналов | Нет |
| Дискретный вход | Нет, управление осуществляется катушкой |

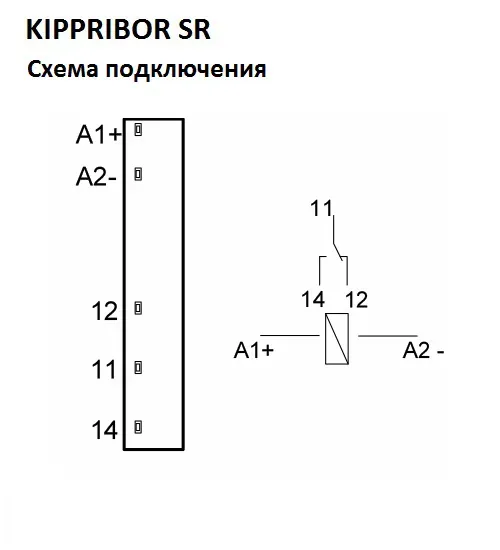

| Дискретный выход | 1 переключающий контакт |
| Напряжение катушки | 24 VDC |
| Напряжение включения | ≥ 0,75 Uном |
| Напряжение выключения | ≤ 0,05 Uном |
| Предельное напряжение катушки | 1,1 Uном |
| Мощность катушки | 0,17 Вт / 0,21 ВА в зависимости от исполнения |
| Коммутационный ток | до 6 А |
| Коммутационное напряжение AC | до 250 В |
| Коммутационное напряжение DC | до 30 В |
| Контактный материал | Серебряный сплав AgSnO₂ |
| Начальное сопротивление контактов | ≤ 100 мОм |
| Минимальная коммутируемая нагрузка | 1000 мВт (10 В / 10 мА) |
| Электрический ресурс | ≥ 10⁵ циклов |
| Механический ресурс | ≥ 10⁷ циклов |
| Время включения | ≤ 8 мс |
| Время выключения | ≤ 4 мс |
| Электрическая прочность изоляции контакты–катушка | ≥ 4000 В AC |
| Температура эксплуатации | -40…+85 °C |
| Относительная влажность | 5…85 % RH |
| Атмосферное давление | 86…106 кПа |
| Ударопрочность | 10g, полуволна 11 мс |
| Виброустойчивость | 10…55 Гц, амплитуда 1,0 мм |

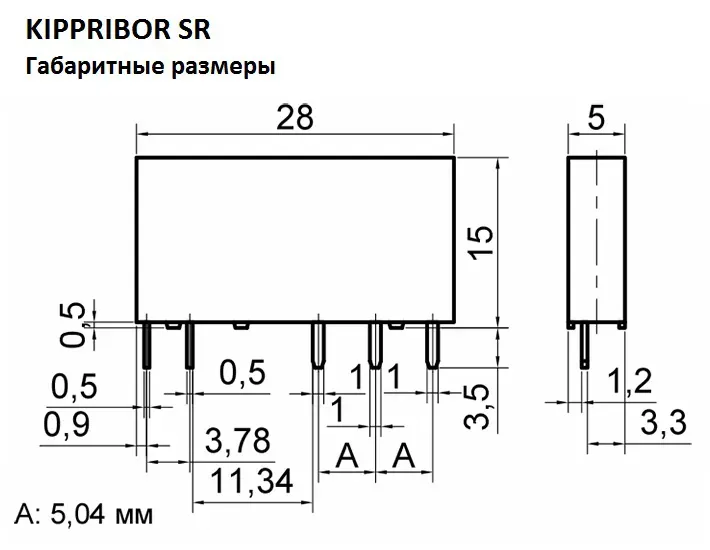

| Ширина корпуса реле | 5 мм |
| Ширина монтажной колодки | 6,3 мм |
| Монтаж | DIN-рейка / печатная плата |
| Степень защиты корпуса | IP00 со стороны клемм, IP67 |
| Протоколы связи | Не поддерживаются |
| RS-485 | Нет |
| Modbus RTU | Нет |
| Ethernet | Нет |
| CAN | Нет |
| Масса | ≤ 5 г |
