ПЧ NEWINEX DST-2S - преобразователи частоты с сертификатом РМРС

Преобразователи частоты NEWINEX DST-2S предназначены для управления электродвигателями в системах, где к надежности электропривода предъявляют повышенные требования. Серия создана на базе DST-KS, но получила исполнение с сертификатом Российского морского регистра судоходства, поэтому её основное отличие от стандартной серии заключается не в изменении принципа работы, а в возможности применения оборудования на объектах, для которых требуется соответствующее морское классификационное подтверждение.

Такое позиционирование позволяет четко отделить DST-2S от других решений NEWINEX. Если обычный DST-KS выбирают для общепромышленных систем электропривода, то DST-2S ориентирован на проекты, где наряду с функциями регулирования скорости необходимо учитывать требования судового оборудования и соответствие РМРС.

Инжиниринговые услуги ООО «Гекомс»: Параметрирование и наладка

Документация: Инструкция, Руководство, Сертификат, Паспорт

Скидка по запросу Жми!

Характеристики: Вес, Габаритные размеры, Выбрать и Купить

Артикул	Мощность	Напр-е	Ток	IP	Размеры ШxВxГ	Вес	Цена с НДС
DST-2S-0.75-KS	0,75 кВт	380 В	2,1 А	IP20	80x200x138 мм	1,5 кг	36262 руб
DST-2S-1.5-KS	1,5 кВт	380 В	3,8 А	IP20	80x200x138 мм	1,5 кг	37572 руб
DST-2S-2.2-KS	2,2 кВт	380 В	5,1 А	IP20	80x200x138 мм	1,5 кг	41259 руб
DST-2S-4.0-KS	4 кВт	380 В	9 А	IP20	98x260x170 мм	2,2 кг	44863 руб
DST-2S-5.5-KS	5,5 кВт	380 В	13 А	IP20	98x260x170 мм	2,2 кг	54461 руб
DST-2S-7.5-KS	7,5 кВт	380 В	17 А	IP20	98x260x170 мм	2,7 кг	58301 руб
DST-2S-11-KS	11 кВт	380 В	25 А	IP20	115x310x187 мм	5 кг	70680 руб
DST-2S-15-KS	15 кВт	380 В	32 А	IP20	115x310x187 мм	5 кг	87882 руб
DST-2S-18-KS	18,5 кВт	380 В	37 А	IP20	165x395x210 мм	7 кг	120449 руб
DST-2S-22-KS	22 кВт	380 В	45 А	IP20	165x395x210 мм	7 кг	131503 руб
DST-2S-30-KS	30 кВт	380 В	60 А	IP20	220x440x220 мм	15 кг	177013 руб
DST-2S-37-KS	37 кВт	380 В	75 А	IP20	220x440x220 мм	15 кг	193338 руб
DST-2S-45-KS	45 кВт	380 В	90 А	IP20	245x550x255 мм	27 кг	234354 руб
DST-2S-55-KS	55 кВт	380 В	110 А	IP20	265x660x305 мм	27 кг	285311 руб
DST-2S-75-KS	75 кВт	380 В	152 А	IP20	265x660x305 мм	40 кг	347436 руб
DST-2S-93-KS	93 кВт	380 В	176 А	IP20	300x785x305 мм	40 кг	446235 руб
DST-2S-110-KS	110 кВт	380 В	210 А	IP20	300x785x305 мм	57 кг	479107 руб
DST-2S-132-KS	132 кВт	380 В	253 А	IP20	340x835x325 мм	60 кг	718315 руб
DST-2S-160-KS	160 кВт	380 В	304 А	IP20	340x835x325 мм	108 кг	775945 руб
DST-2S-185-KS	185 кВт	380 В	340 А	IP20	410x915x370 мм	112 кг	921299 руб
DST-2S-200-KS	200 кВт	380 В	377 А	IP20	410x915x370 мм	121 кг	1002002 руб
DST-2S-220-KS	220 кВт	380 В	426 А	IP20	410x915x370 мм	122 кг	1065864 руб
DST-2S-250-KS	250 кВт	380 В	465 А	IP20	470x1015x385 мм	130 кг	1481574 руб
DST-2S-280-KS	280 кВт	380 В	520 А	IP20	470x1015x385 мм	153 кг	1585701 руб
DST-2S-315-KS	315 кВт	380 В	585 А	IP20	640x1135x395 мм	190 кг	1870398 руб
DST-2S-350-KS	350 кВт	380 В	650 А	IP20	640x1135x395 мм	195 кг	1986341 руб
DST-2S-400-KS	400 кВт	380 В	725 А	IP20	640x1135x395 мм	198 кг	2051438 руб
DST-2S-450-KS	450 кВт	380 В	820 А	IP20	640x1135x395 мм	318 кг	2228312 руб

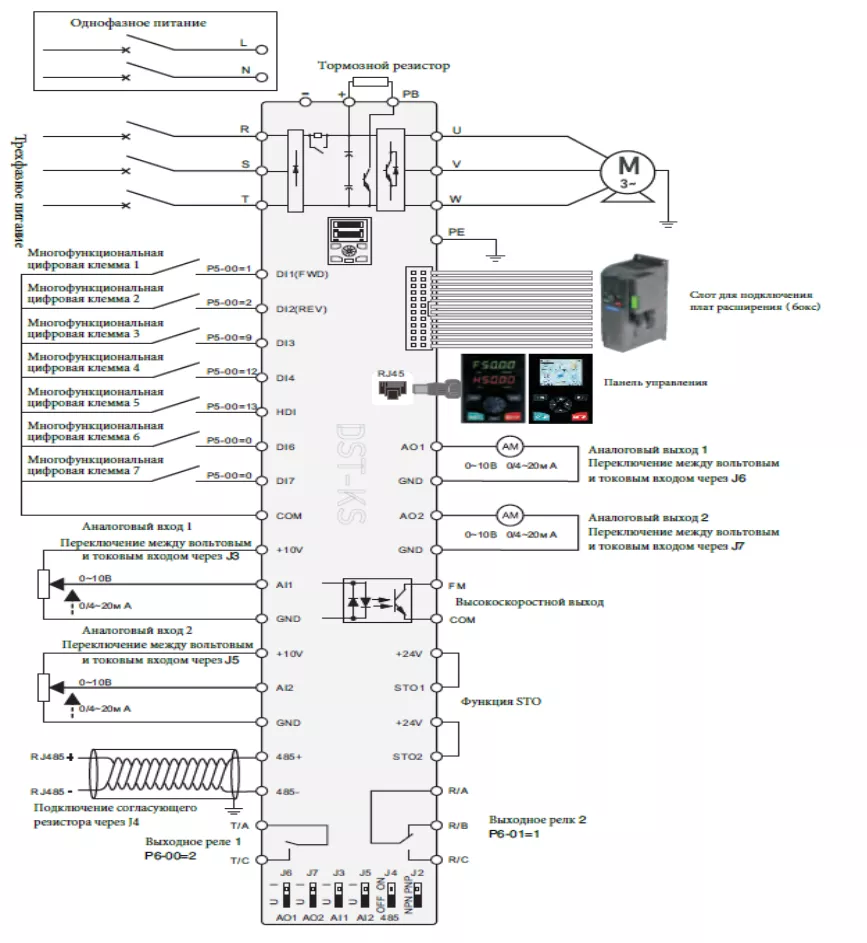

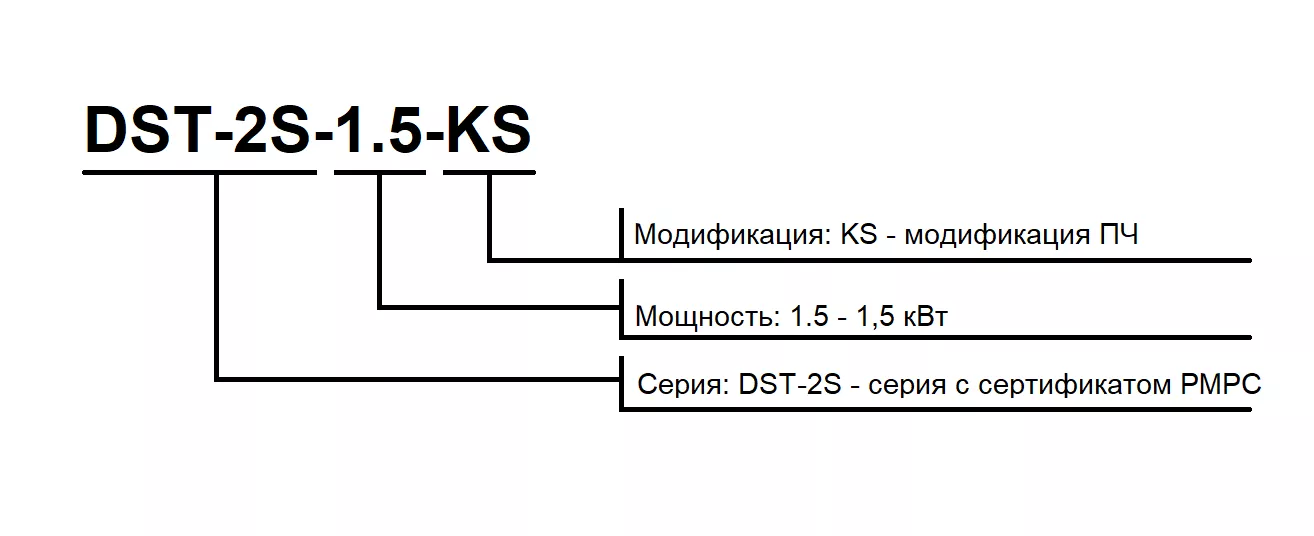

Расшифровка артикула и Схема подключения

Видеообзор

Диапазон мощности от 0,75 до 450 кВт

Одна из сильных сторон серии — широкий модельный ряд. В таблице соответствия силовых характеристик документация приводит модели от DST-2S-0.75-KS до DST-2S-450-KS. Для трехфазной сети 400 В диапазон охватывает двигатели от 0,75 до 450 кВт, поэтому оборудование можно подобрать как для сравнительно небольшого привода, так и для мощной промышленной установки.

Модельный ряд включает, в частности:

0,75; 1,5; 2,2; 4,0; 5,5; 7,5 кВт;
11; 15; 18,5; 22; 30; 37; 45; 55 кВт;
75; 93; 110; 132; 160; 185; 200; 220 кВт;
250; 280; 315; 350; 400; 450 кВт.

Таким образом, DST-2S позволяет построить единую концепцию управления приводами разной мощности, не меняя принцип выбора оборудования при переходе от одного диапазона к другому.

Трехфазное питание 400 В и точный контроль частоты

Для основной группы моделей документация указывает трехфазную сеть 400 В с допустимым диапазоном -15%…+10%. Уже этого достаточно, чтобы увидеть практическую направленность серии: преобразователь рассчитан на работу с типовой промышленной сетью и позволяет регулировать скорость двигателя не только включением и отключением питания, но и изменением выходной частоты.

Максимальная выходная частота достигает 1200 Гц, а несущая частота регулируется в диапазоне 1-16 кГц. При этом система может автоматически изменять несущую частоту с учетом характеристик нагрузки. Цифровая установка частоты выполняется с точностью 0,01 Гц.

Такие параметры дают широкие возможности для настройки электропривода. В зависимости от технологического процесса можно ограничить скорость, задать необходимые частоты разгона и торможения, организовать поддержание заданного режима или использовать автоматические алгоритмы управления.

Управление от датчиков, ПЛК и внешней автоматики

DST-2S хорошо подходит для систем, в которых преобразователь должен работать не изолированно, а в составе автоматизированного оборудования. Базовая система управления предусматривает 2 аналоговых входа AI1 и AI2. Каждый вход поддерживает сигнал 0-10 В DC или 0-20 мА, причем режим задается соответствующей настройкой. Входное сопротивление составляет 100 кОм для напряжения и 500 Ом для токового сигнала.

Для дискретного управления предусмотрено 7 цифровых входов DI1-DI7. Входы поддерживают NPN- и PNP-логику, переключаемую джампером, а диапазон входного напряжения составляет 9-30 В. Дополнительно DI5/HDI5 можно использовать как высокоскоростной вход с максимальной частотой 50 кГц.

Такой набор интерфейсов позволяет подключать кнопки, концевые выключатели, датчики, реле и внешние контроллеры без необходимости устанавливать дополнительные модули для большинства типовых задач.

Аналоговые выходы и контроль технологических параметров

Для передачи информации внешним устройствам серия располагает 2 аналоговыми выходами AO1 и AO2. Они поддерживают диапазоны 0-10 В DC или 0-20 мА. Через них можно передавать различные рабочие параметры преобразователя — например, частоту, ток, напряжение, мощность или другие значения, предусмотренные логикой настройки.

Это особенно удобно, когда оператору необходимо видеть фактический режим двигателя на панели автоматики, регистраторе или другом контроллере. Преобразователь становится не только исполнительным элементом, но и источником технологической информации.

Кроме того, в составе интерфейсов предусмотрен высокоскоростной импульсный выход FM с максимальной частотой 50 кГц. Выход работает по схеме открытого коллектора, а диапазон выходного напряжения составляет 0/24 В DC при максимальном токе 50 мА.

Modbus RTU для промышленной автоматизации

Для связи с ПЛК, промышленными контроллерами и системами диспетчеризации DST-2S использует последовательный протокол Modbus RTU. Документация описывает архитектуру «ведущий — ведомые устройства», где в роли ведущего может выступать ПК, ПЛК или другое промышленное оборудование, а преобразователь работает как ведомое устройство. Адресация позволяет использовать адреса от 1 до 247, а адрес 0 предназначен для широковещательной передачи.

Через коммуникационный канал можно получать рабочие параметры и состояние привода. Система мониторинга позволяет отображать, среди прочего:

рабочую и установленную частоту;
напряжение шины постоянного тока;
выходное напряжение и ток;
выходную мощность;
состояние DI и DO;
значения AI1 и AI2;
параметры ПИД-регулирования;
счетчики и другие технологические значения.

Для промышленной автоматизации это дает заметное преимущество: оператор получает данные о состоянии привода непосредственно из системы управления, а не только с локального дисплея.

ПИД-регулирование, контроль нагрузки и технологические функции

DST-2S предлагает набор функций, рассчитанный не только на регулирование скорости двигателя. В программной части предусмотрены алгоритмы ПИД-регулирования, контроль обратной связи, обнаружение потери нагрузки и различные сценарии работы после возникновения неисправности.

Документация отдельно фиксирует такие события, как:

перегрузка преобразователя и двигателя;
перенапряжение и пониженное напряжение;
перегрев;
короткое замыкание на землю;
обрыв входной или выходной фазы;
ошибка Modbus RTU;
потеря ПИД-обратной связи;
ограничение тока;
пропадание нагрузки;
пропадание входного питания.

Это помогает быстрее находить причину остановки и сокращает время диагностики оборудования.

Безопасность и функция STO

Для задач, где требуется контролируемое отключение привода, серия поддерживает STO — Safe Torque Off. В инструкции функция связана с международными стандартами IEC 61508, IEC 62061, ISO 13849-1 и IEC 61800-5-2. При поступлении соответствующего сигнала преобразователь прекращает подачу тока, что позволяет использовать функцию в составе системы безопасности оборудования.

Для ответственных приводов это особенно важно: безопасность становится частью общей архитектуры управления, а не отдельным внешним решением.

Торможение и работа с мощными приводами

Для моделей большой мощности документация предусматривает подключение тормозных резисторов. В таблице приведены соответствующие значения сопротивления и мощности, включая решения на базе CRB600-4T200, CRB600-4T315, CRB600-4T450.

Это позволяет подобрать тормозной контур под конкретную мощность привода и обеспечить контролируемое замедление там, где обычного выбега двигателя недостаточно.

Монтаж, охлаждение и подбор периферии

С ростом мощности увеличиваются не только размеры преобразователя, но и требования к вентиляции. В технической документации приведены значения потребляемой мощности и расхода воздуха. Например, для номинального тока 2,1 А потребляемая мощность составляет 25 Вт, а расход воздуха — 0,125 л/мин; для 650 А эти значения достигают 6400 Вт и 32 л/мин соответственно.

Инструкция также содержит рекомендации по автоматическим выключателям, контакторам и силовым кабелям. Для старших исполнений используются кабели значительного сечения: например, для некоторых вариантов предусмотрены проводники 300 мм², 450 мм² и 600 мм².

Это важно учитывать еще на этапе проектирования шкафа: мощный привод требует комплексного подбора не только самого ПЧ, но и всей силовой инфраструктуры.

Чем DST-2S отличается от обычного DST-KS

По функциональной базе DST-2S сохраняет архитектуру DST-KS, поэтому для специалиста, знакомого с этой серией, переход на новое исполнение не потребует изучения принципиально другого оборудования. Главное отличие заключается в назначении и подтверждении соответствия требованиям РМРС.

Именно поэтому не стоит смешивать посадочные страницы DST-KS и DST-2S. На странице DST-KS логично делать акцент на универсальном промышленном применении и функциональности преобразователя. В случае DST-2S ключевой коммерческий аргумент — применение на объектах, где требуется исполнение с сертификатом РМРС, при сохранении технической базы DST-KS. Документация прямо указывает на обозначение серии как «DST-2S-KS с сертификатом РМРС».

Где применяют DST-2S

Такое сочетание характеристик делает серию интересной для приводов, которым требуется точное регулирование скорости, автоматизация и подтвержденное соответствие требованиям морского регистра. Преобразователь можно рассматривать для насосного оборудования, вентиляторов, компрессоров, приводов конвейеров, технологических механизмов и других электроприводов, где необходимо управлять частотой вращения двигателя.

При этом конкретную модель следует подбирать по мощности двигателя, номинальному току, напряжению сети, режиму нагрузки, требованиям к торможению и условиям установки. Для 400 В документация приводит подробное соответствие мощности и выходного тока — от 0,75 кВт / 2,1 А до 450 кВт / 820 А в представленной таблице.

NEWINEX DST-2S — выбор для проектов, где стандартного промышленного исполнения недостаточно и необходимо сочетать возможности DST-KS с сертификатом РМРС. Изучите модельный ряд, сопоставьте мощность и ток двигателя с параметрами преобразователя и выберите DST-2S для надежного управления электроприводом на ответственном объекте.
