Промежуточные реле KIPPRIBOR MR

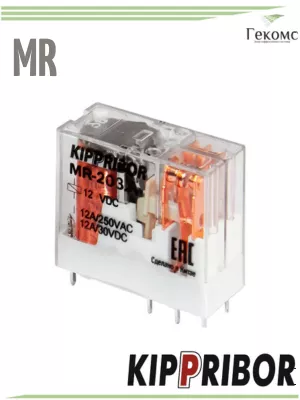

Промежуточные реле KIPPRIBOR MR несмотря на свои миниатюрные размеры имеют достаточно мощные контакты, что позволяет использовать их взамен большинства общепромышленных реле, экономя при этом пространство при монтаже.
Реле ОВЕН MR используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики. Реле предназначены также для коммутации и переключения электрических цепей управления постоянного и переменного тока.
- Прозрачный корпус, позволяющий чётко видеть состояние контактов реле.
- Полная совместимость с реле данного типа других производителей.
- Монтаж на DIN-рейку или печатную плату.
- Ширина монтажной колодки – всего 16 мм.
Документация: Инструкция Руководство Сертификат
Характеристики: Цена Выбрать и Купить
Схемы подключения и Расшифровка артикула
Промежуточные реле KIPPRIBOR серии MR
Промежуточные реле KIPPRIBOR серии MR предназначены для коммутации и переключения электрических цепей управления постоянного и переменного тока. Компактная конструкция позволяет использовать их в шкафах автоматики, электрических щитах, системах управления оборудованием и других установках, где требуется надежная передача управляющего сигнала на исполнительный элемент.
Реле выполняет функцию развязывающего и согласующего устройства между контроллером, терморегулятором или другим управляющим прибором и исполнительным оборудованием. Кроме того, серия подходит для построения релейной логики и коммутации нескольких цепей от одного управляющего сигнала.
Компактное реле для промышленной автоматики
Главное преимущество серии MR — сочетание компактных размеров с достаточно высокой коммутационной способностью.
В актуальной линейке представлены исполнения с одной или двумя переключающими контактными группами. Одноконтактные варианты рассчитаны на ток до 16 А, двухконтактные — до 12 А. Это позволяет выбрать конфигурацию под количество одновременно коммутируемых цепей и требуемую нагрузку.
Одноконтактное исполнение удобно, когда необходимо получить одну мощную группу переключающих контактов. Двухконтактный вариант дает возможность одновременно управлять двумя цепями, сохраняя компактность монтажного пространства.
Такой подход особенно полезен при проектировании шкафов управления, где каждый дополнительный сантиметр на DIN-рейке влияет на общую компоновку оборудования.
Коммутация цепей переменного и постоянного тока
Серия MR рассчитана на работу с управляющими цепями постоянного и переменного тока. В зависимости от конкретного исполнения можно выбрать необходимое напряжение катушки и соответствующий тип питания.
В линейке предусмотрены варианты с катушками на 12, 24, 60, 110 и 220 В переменного тока, а также исполнения на 12 и 24 В постоянного тока. Актуальная таблица модификаций на странице позволяет подобрать конкретное устройство по напряжению и типу тока без необходимости вручную сопоставлять обозначения.
При выборе важно учитывать именно напряжение катушки, а не напряжение подключаемой нагрузки. Это два разных параметра электрической схемы.
Например, для цепи управления 24 VDC требуется исполнение с катушкой 24 В постоянного тока, а наличие 220 В в силовой части оборудования само по себе не означает, что катушка должна быть рассчитана на 220 В.
Высокая коммутационная способность
MR рассчитаны на использование не только в маломощных сигнальных цепях. Одноконтактные исполнения имеют коммутационную способность до 16 А, а двухконтактные — до 12 А. Для двухконтактной версии производитель указывает номинальную коммутацию до 12 А при 220 VAC и 12 А при 30 VDC.
Это позволяет применять реле в цепях управления промышленным оборудованием, контакторами, исполнительными механизмами и другими потребителями, если их фактические параметры соответствуют характеристикам выбранного исполнения.
При расчете схемы необходимо учитывать характер нагрузки. Для электромагнитных катушек, двигателей и других индуктивных потребителей пусковые процессы могут отличаться от работы резистивной нагрузки. Поэтому номинальный ток реле не следует рассматривать как универсальное значение для любой нагрузки.
Одна или две контактные группы
Выбор количества контактов зависит от задачи.
Одноконтактное исполнение подходит для схем, где требуется одна переключающая группа и высокая коммутационная способность. Такие устройства занимают минимум места и позволяют получить до 16 А на контакт.
Двухконтактное исполнение используют, когда от одного сигнала необходимо одновременно переключать две независимые цепи. В таком случае одно устройство заменяет два отдельных одноконтактных реле и помогает упростить компоновку шкафа.
Обе конструкции относятся к одной серии MR, поэтому инженер может подобрать конфигурацию под конкретную схему, не меняя общую концепцию оборудования.
Монтаж на DIN-рейку через колодки PYF
Для установки MR применяются совместимые монтажные колодки серии PYF. Для одно- и двухконтактных вариантов предусмотрены соответствующие исполнения колодок, включая варианты с винтовыми и самозажимными клеммами.
Такое решение дает несколько практических преимуществ. Реле устанавливается в съемную колодку, поэтому при техническом обслуживании можно заменить само устройство без демонтажа всей проводки.
Колодки предназначены для установки на DIN-рейку, что соответствует распространенной архитектуре современных шкафов промышленной автоматики. Для двухконтактных реле производитель также предлагает трехъярусные варианты с винтовыми и самозажимными клеммами.
Для монтажа колодок используются корпуса из полиамида ПА66, обладающего высокой прочностью, теплостойкостью и устойчивостью к деформации.
Удобная замена и обслуживание
Разъемная конструкция особенно полезна на объектах, где оборудование регулярно обслуживается.
Если промежуточное реле вышло из строя, оператор или специалист по автоматике может заменить соответствующий элемент в колодке, не разбирая весь монтажный узел. Это сокращает время восстановления работоспособности шкафа и упрощает проведение регламентных работ.
Для дополнительной фиксации реле в условиях вибрации можно использовать специальные удерживающие зажимы. Производитель предусматривает варианты зажимов для реле различной высоты.
При монтаже также доступны дополнительные элементы индикации. Это позволяет адаптировать конфигурацию узла под требования конкретного шкафа.
Развязывающий элемент между контроллером и нагрузкой
Одно из основных назначений MR — электрическое разделение управляющей и исполнительной частей системы.
Контроллер или терморегулятор формирует управляющий сигнал, катушка реле получает питание, а контактная группа выполняет необходимое переключение исполнительной цепи. Такой принцип позволяет не подключать нагрузку непосредственно к выходу контроллера, если его коммутационные возможности ограничены.
Промежуточное реле также удобно использовать для построения логических цепей. Один управляющий сигнал может запускать требуемую последовательность переключений в зависимости от схемы подключения.
Именно поэтому MR применяют в автоматизированных системах управления технологическим оборудованием, шкафах автоматики и различных электрических установках.
Как выбрать реле KIPPRIBOR MR
При выборе конкретного исполнения необходимо последовательно проверить несколько параметров.
1. Количество переключающих контактов.
Определите, нужна одна или две независимые контактные группы.
2. Коммутационный ток.
Для актуальной серии доступны варианты до 16 А для одноконтактных и до 12 А для двухконтактных исполнений.
3. Напряжение катушки.
Подберите значение в соответствии с управляющей цепью: 12, 24, 60, 110 или 220 В AC либо доступное для конкретного исполнения напряжение DC.
4. Тип тока катушки.
Обозначение должно соответствовать реальному источнику питания: AC или DC.
5. Монтажную колодку.
Колодка выбирается в соответствии с количеством контактов и вариантом подключения — винтовые или самозажимные клеммы.
Все доступные исполнения серии собраны в таблице товаров на странице. Поэтому конкретные артикулы удобнее выбирать непосредственно по техническим параметрам, а не искать нужную модификацию среди большого списка моделей.
Применение промежуточных реле MR
Компактные реле серии MR подходят для широкого круга задач промышленной электротехники и автоматизации.
Основные варианты применения:
- согласование контроллеров и исполнительных устройств;
- коммутация цепей управления;
- управление контакторами и исполнительными механизмами;
- построение релейной логики;
- переключение двух независимых цепей;
- модернизация шкафов автоматики;
- замена устаревших промежуточных реле;
- управление промышленным оборудованием;
- создание распределенных цепей управления;
- использование в системах автоматизации технологических процессов.
Компактный корпус особенно удобен в проектах с высокой плотностью монтажа. При этом инженер может выбирать между одной и двумя контактными группами и различными вариантами напряжения катушки.
Почему стоит выбрать серию MR
KIPPRIBOR MR закрывает сразу несколько распространенных задач автоматизации. В одной серии доступны компактные реле с одной контактной группой до 16 А и двухконтактные варианты до 12 А.
Это позволяет подобрать устройство не только по напряжению катушки, но и по количеству коммутируемых цепей и требуемому току.
Еще одно преимущество — готовая монтажная система. Совместимые колодки PYF позволяют установить реле на DIN-рейку, организовать аккуратное подключение и при необходимости быстро заменить коммутационный элемент.
Для проектировщика это означает более гибкую компоновку шкафа, а для обслуживающего персонала — удобный доступ к элементам схемы.
Купить промежуточные реле KIPPRIBOR MR
Промежуточные реле KIPPRIBOR серии MR подходят для построения цепей управления, согласования контроллеров с исполнительными устройствами и коммутации электрических нагрузок.
Выберите необходимое количество контактов, напряжение и тип тока катушки, после чего сравните допустимый ток коммутации конкретного исполнения. Для установки предусмотрены совместимые колодки PYF, в том числе варианты для монтажа на DIN-рейку.
Подберите промежуточное реле KIPPRIBOR MR под параметры вашей схемы и закажите подходящее исполнение с монтажной колодкой.
