Реле и контроллеры уровня ОВЕН САУ-У
ОВЕН САУ-У — универсальные контроллеры автоматического управления насосами и уровнем жидкости для систем водоснабжения, резервуаров, дренажных установок, КНС, накопительных емкостей и промышленных технологических процессов. Серия сочетает функции реле уровня, логического контроллера и устройства защиты насосного оборудования, позволяя автоматизировать инженерные системы без применения сложных ПЛК.
Контроллеры САУ-У поддерживают широкий набор алгоритмов управления насосами, работают с кондуктометрическими датчиками, датчиками потока и внешними сигналами состояния. Приборы обеспечивают автоматическое наполнение и осушение резервуаров, чередование насосов, контроль сухого хода, защиту оборудования и аварийную сигнализацию.
Инжиниринговые услуги ООО «Гекомс»: Программируем и разрабатываем АСУ ТП
Документация: Инструкция, Руководство, Сертификат, Паспорт
Характеристики: Вес, Габаритные размеры, Выбрать и Купить
Расшифровка артикула и Схема подключения
Вебинар «Измерение уровня: датчики и приборы контроля»
Алгоритмы работы
| Алгоритм | Описание | Схема | График |
|---|---|---|---|

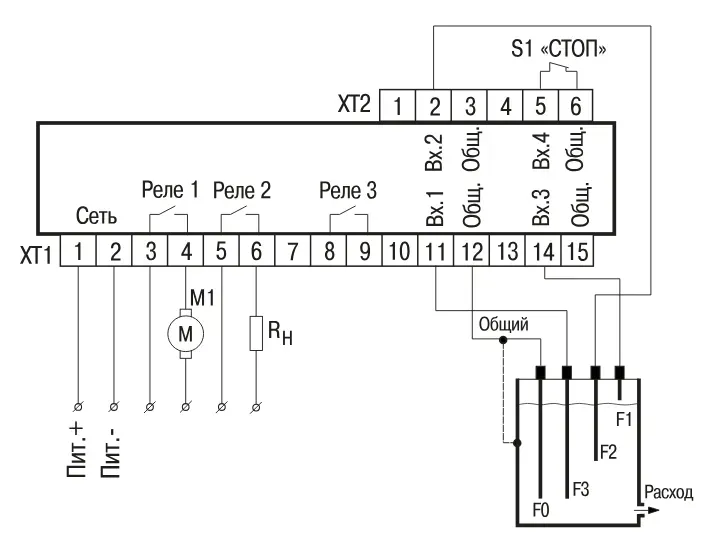

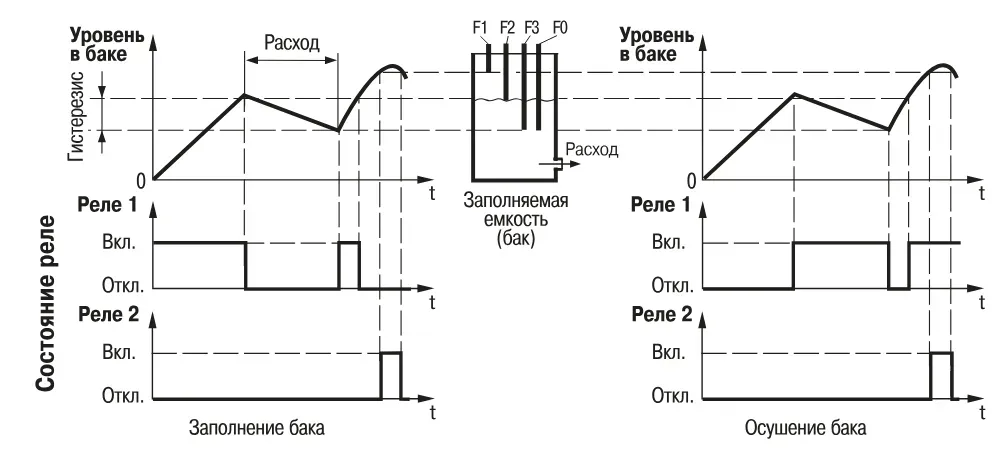

| САУ-У-01 | Для одного резервуара и одного насоса, работающего с гистерезисом |  |  |

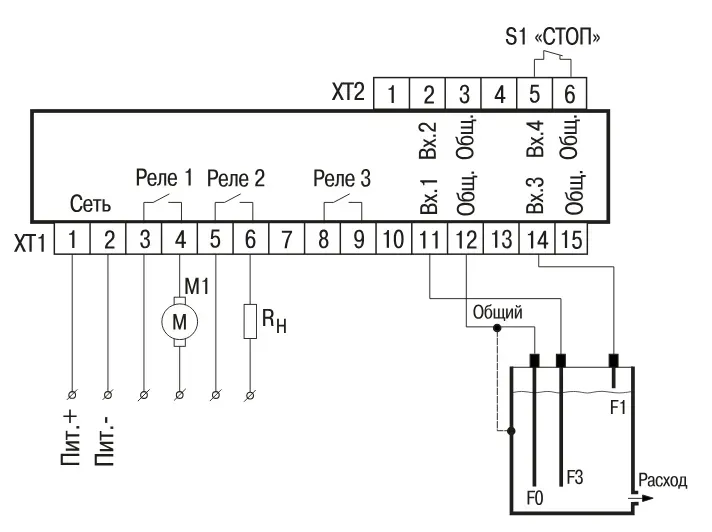

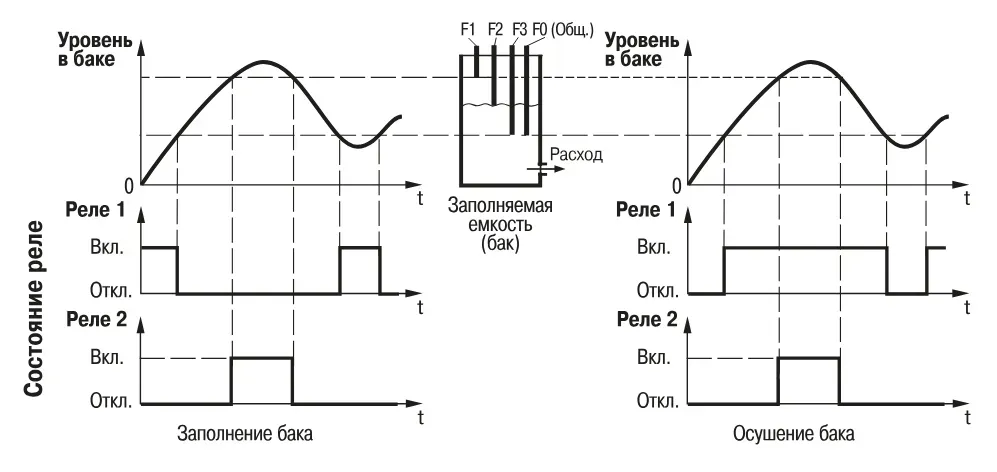

| САУ-У-02 | Для одного резервуара и одного насоса, работающего без гистерезиса |  |  |

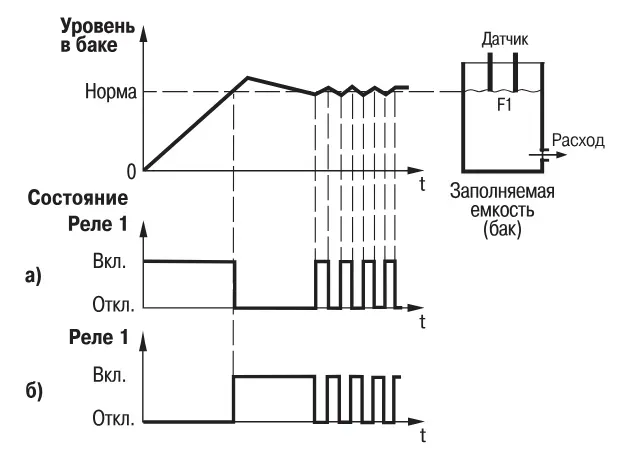

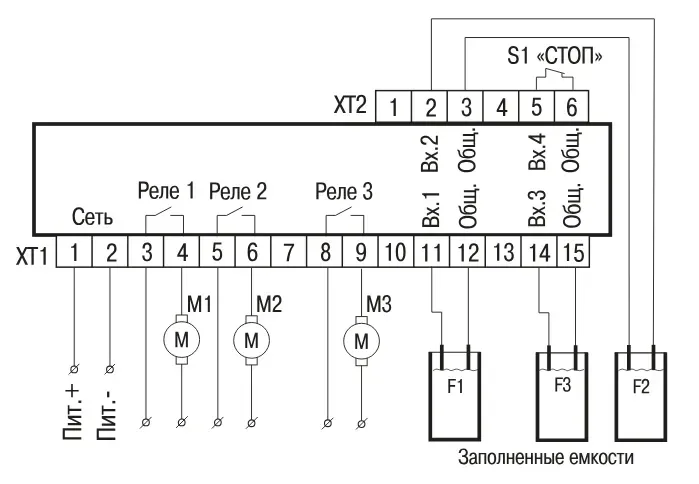

| САУ-У-06 | Для трех резервуаров и трех насосов |  |  |
| САУ-У-11 | Для магистрали водоснабжения с двумя насосами и аварийной сигнализацией при отказе обоих насосов |  |  |

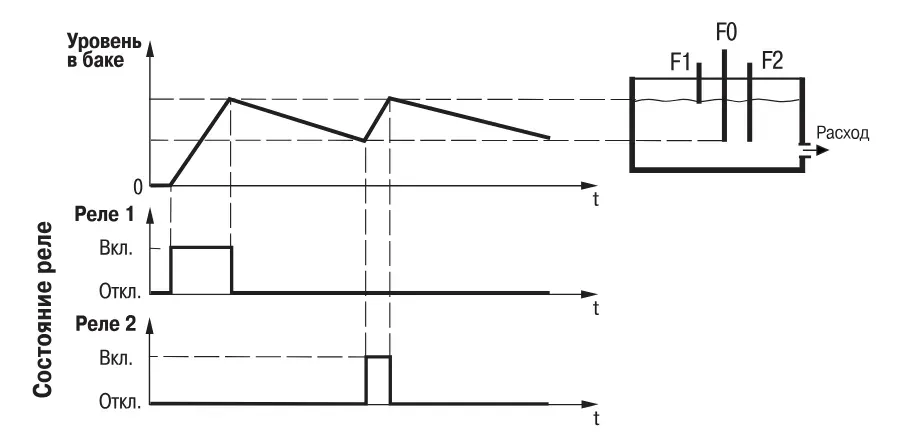

| САУ-У-12 | Для одного резервуара и двух насосов, работающих на заполнение |  |  |
| САУ-У-13 | Для магистрали водоснабжения с двумя насосами и дополнительной опцией при переключении насосов | | |
| САУ-У-14 | Для одной магистрали и трех насосов, работающих поочередно парами |  |  |
| САУ-У-15 | Для магистрали водоснабжения с двумя насосами и аварийной сигнализацией при отказе любого насоса | | |

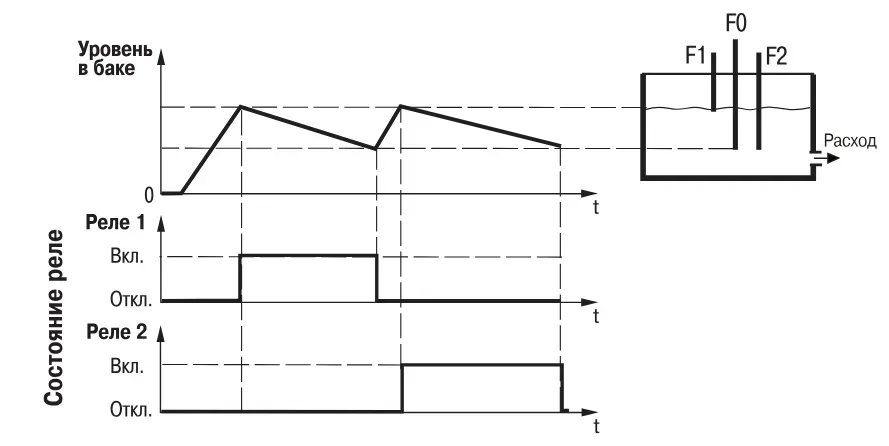

| САУ-У-16 | Для одного резервуара и двух насосов, работающих на осушение |  |  |
| САУ-У-17 | Для одной магистрали и трех насосов, работающих поочередно | |  |

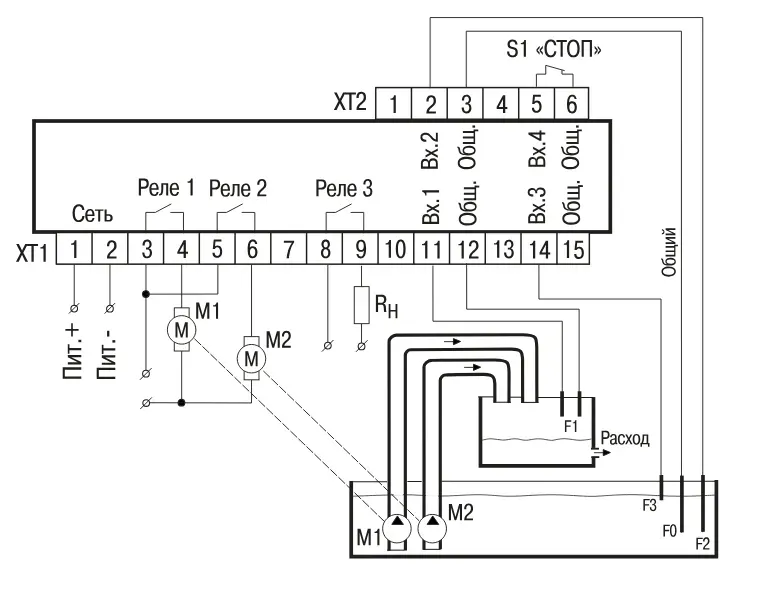

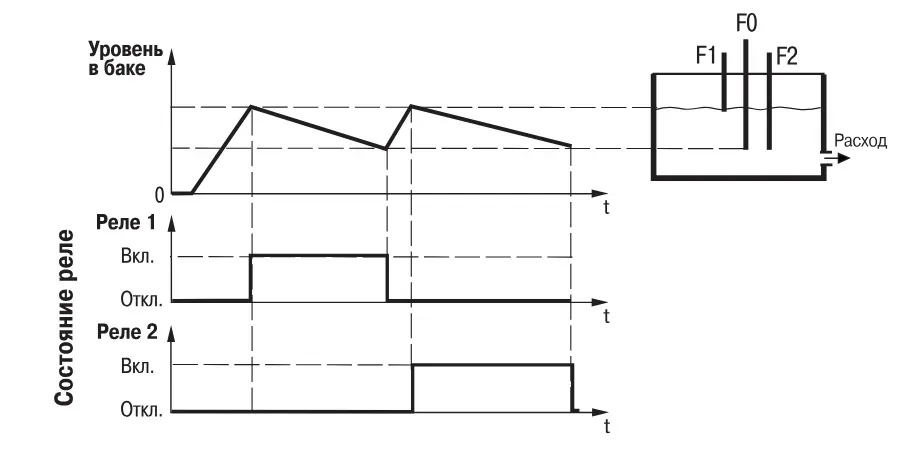

| САУ-У-18 | Для одного резервуара и двух насосов с контрольной емкостью |  |  |
| САУ-У-20 | Для двух резервуаров и одного насоса, работающего на долив |  |  |
Видео
Проснувшись однажды утром после беспокойного сна, Грегор Замза обнаружил, что он у себя в постели превратился в страшное насекомое.
Проснувшись однажды утром после беспокойного сна, Грегор Замза обнаружил, что он у себя в постели превратился в страшное насекомое.
Где применяется
Серия активно применяется в:
- системах водоснабжения;
- канализационных насосных станциях;
- дренажных комплексах;
- накопительных резервуарах;
- скважинных системах;
- инженерной инфраструктуре ЖКХ;
- производственных линиях;
- системах перелива и дозаполнения емкостей.
Автоматизация насосных станций без программирования
ОВЕН САУ-У поставляется с готовыми алгоритмами управления, которые позволяют быстро запускать насосную станцию без разработки программного обеспечения. Настройка выполняется кнопками на лицевой панели, а параметры сохраняются в энергонезависимой памяти прибора.
Контроллер поддерживает десятки сценариев автоматизации:
- управление одним насосом;
- работа с двумя насосами;
- управление тремя насосами;
- резервирование оборудования;
- автоматическое чередование;
- защита от сухого хода;
- контроль перелива;
- управление наполнением резервуаров;
- автоматическое осушение емкостей;
- аварийная сигнализация.
Такой подход сокращает время ввода объекта в эксплуатацию и снижает расходы на проектирование шкафов автоматики.
Управление двумя насосами с чередованием

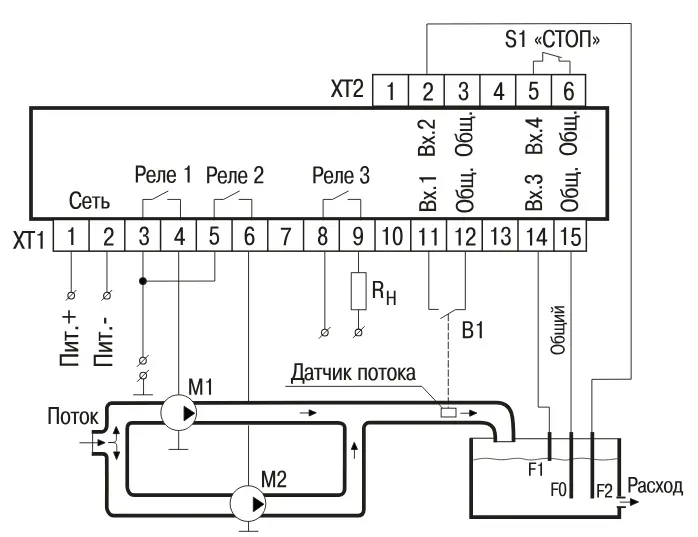

САУ-У поддерживает алгоритмы автоматического переключения насосов для равномерного распределения нагрузки. В алгоритме 12 прибор управляет двумя насосами — основным и резервным — с автоматическим чередованием после каждого цикла работы.
Контроллер:
- контролирует уровни жидкости;
- отслеживает наличие потока;
- автоматически запускает резервный насос;
- фиксирует аварии двигателя;
- управляет сигнализацией;
- предотвращает простой оборудования.
Если один насос выходит из строя, прибор автоматически включает второй насос и продолжает работу системы без остановки технологического процесса.
При отказе обоих насосов реле аварийной сигнализации активирует внешнее оповещение.
Алгоритмы для водоснабжения и магистралей

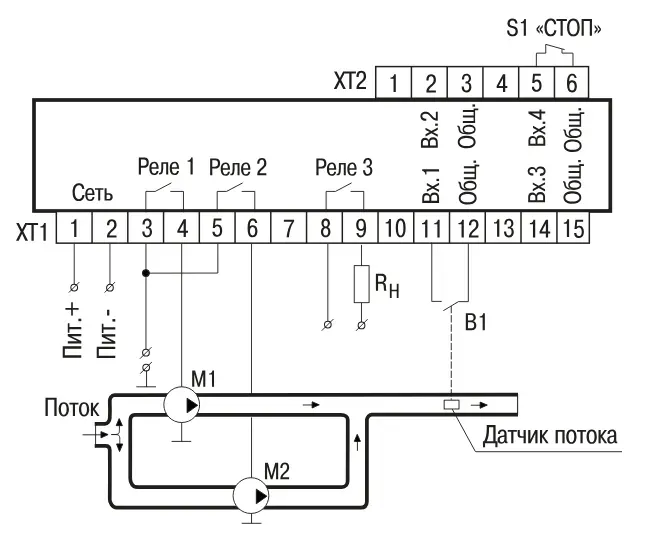

Алгоритм 13 предназначен для магистралей водоснабжения с двумя насосами. В системе используется общий датчик потока, а третье реле обеспечивает переключение схемы питания со «звезды» на «треугольник» либо формирует паузу между переключением насосов.
Такое решение помогает:
- снизить пусковые токи;
- уменьшить нагрузку на электросеть;
- повысить ресурс двигателей;
- стабилизировать работу насосной станции;
- обеспечить корректное срабатывание отсечных клапанов.

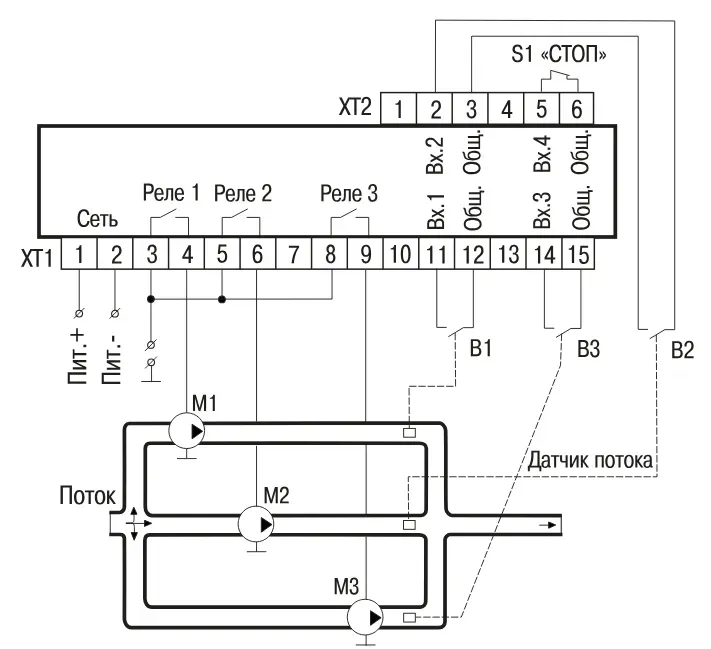

Для промышленных объектов САУ-У поддерживает управление тремя насосами с попарной работой. Алгоритм 14 автоматически переключает пары насосов через заданное время, например каждые 12 часов.
Контроллер:
- равномерно распределяет наработку;
- подключает резервный насос;
- контролирует поток каждого насоса;
- снижает нагрузку на сеть;
- обеспечивает бесперебойную подачу жидкости.
Контроль уровня и защита резервуаров
Серия САУ-У эффективно управляет системами наполнения и осушения резервуаров. Алгоритм 16 используется для осушения емкостей двумя насосами с автоматическим чередованием оборудования.
Контроллер автоматически:
- запускает насос при достижении верхнего уровня;
- отключает оборудование после осушения;
- переключает насосы между циклами;
- контролирует аварии датчиков;
- предотвращает переполнение резервуара.

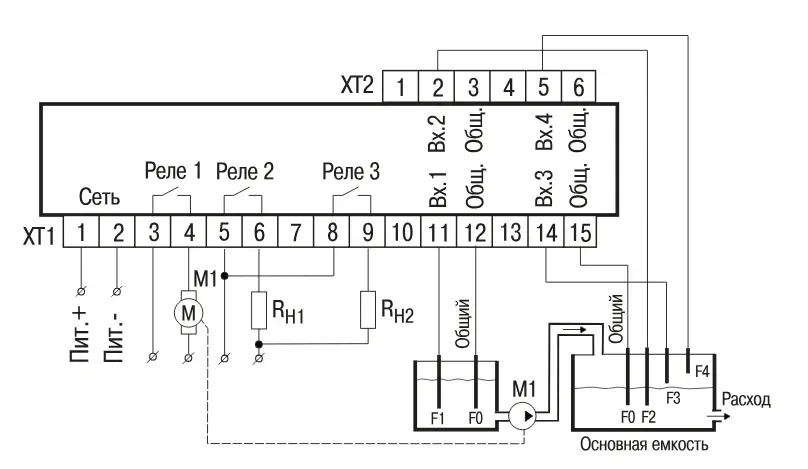

Алгоритм 20 предназначен для систем долива жидкости в основной резервуар из скважины, колодца или промежуточной емкости.
В системе используются:
- 4 кондуктометрических датчика;
- защита сухого хода;
- сигнализация перелива;
- контроль верхнего и нижнего уровня;
- аварийное отключение насоса.
Контроллер автоматически блокирует работу насоса при отсутствии жидкости в источнике и предотвращает повреждение оборудования.
Интеллектуальная защита насосного оборудования
ОВЕН САУ-У непрерывно контролирует состояние насосной станции и мгновенно реагирует на аварийные ситуации.
Прибор поддерживает:
- контроль наличия потока;
- защиту сухого хода;
- диагностику датчиков;
- аварийную сигнализацию;
- резервирование насосов;
- контроль времени запуска;
- защиту от перелива;
- контроль корректности работы насосов.
При обнаружении неисправности контроллер блокирует аварийный насос и автоматически переводит систему на исправное оборудование.
Гибкая настройка параметров
САУ-У позволяет настраивать временные параметры под конкретную насосную станцию. Пользователь задает:
- задержку запуска;
- время переключения насосов;
- антидребезг входов;
- допустимые провалы сигнала;
- задержки аварий;
- время контроля потока;
- длительность переключения реле.
Например, для алгоритма 13 доступны отдельные настройки времени работы насосов, задержек переключения и времени работы реле переключения «звезда/треугольник».
Контроллер хранит параметры в энергонезависимой памяти, поэтому настройки сохраняются даже после отключения питания.
Простая настройка компараторов
Серия САУ-У поддерживает гибкую настройку уровней переключения входных устройств. Пользователь может калибровать уставки компараторов для кондуктометрических датчиков, релейных контактов и пороговых датчиков.
Диапазон отображения уровня сигнала составляет 1-99 %, что позволяет точно настроить чувствительность системы и повысить помехоустойчивость оборудования.
Надежная работа в промышленной эксплуатации
Контроллеры САУ-У рассчитаны на непрерывную эксплуатацию в составе промышленных шкафов автоматики. Приборы подходят для объектов с интенсивной нагрузкой и высокой влажностью.
Серия обеспечивает:
- стабильную работу насосных станций;
- надежное управление резервуарами;
- автоматическое переключение оборудования;
- защиту инженерных систем;
- сокращение аварийных остановок;
- снижение эксплуатационных затрат.
Почему выбирают ОВЕН САУ-У
САУ-У объединяет функции реле уровня, устройства управления насосами и аварийной автоматики в одном компактном приборе. Контроллер помогает быстро автоматизировать насосную станцию, уменьшить количество ручных операций и повысить надежность инженерной системы.
Преимущества серии:
- готовые алгоритмы управления;
- работа с 1–3 насосами;
- автоматическое резервирование;
- контроль уровня и потока;
- защита от сухого хода;
- аварийная сигнализация;
- настройка без программирования;
- энергонезависимая память;
- поддержка промышленных схем управления.
Выбирайте ОВЕН САУ-У для автоматизации насосных станций, резервуаров и инженерных систем, где важны стабильность, защита оборудования и бесперебойная работа насосов.
