ОВЕН БКК1 — 4-канальный сигнализатор уровня жидкости БКК-1 | Блок согласования кондуктометрических датчиков
Блоки контроля кондуктометрических датчиков ОВЕН БКК1
ОВЕН БКК1 — четырехканальные сигнализаторы уровня жидкости и блоки согласования кондуктометрических датчиков для систем автоматизации резервуаров, насосных станций, КНС и промышленных емкостей. Серия предназначена для надежного контроля уровня проводящих жидкостей и передачи сигналов в системы автоматики, ПЛК и шкафы управления.
БКК1 активно используют в системах водоснабжения, дренажа, водоочистки, химической промышленности, пищевом производстве и инженерной инфраструктуре ЖКХ. Прибор поддерживает подключение кондуктометрических зондов и обеспечивает стабильный контроль нескольких уровней жидкости одновременно. Серия выпускается в двух основных исполнениях:
- БКК1-220 — питание 220 В AC с электромеханическими реле;
- БКК1-24 — питание 24 В DC с транзисторными ключами.
Такой подход позволяет легко интегрировать устройство как в классические релейные схемы, так и в современные системы автоматизации на базе ПЛК.
Инжиниринговые услуги ООО «Гекомс»: Программируем и разрабатываем АСУ ТП
Документация: Инструкция, Руководство, Сертификат, Паспорт
Характеристики: Вес, Габаритные размеры, Выбрать и Купить
Расшифровка артикула и Схема подключения
Видео
Вебинар «Измерение уровня: датчики и приборы контроля»
Четырехканальный сигнализатор уровня жидкости
ОВЕН БКК1 представляет собой 4-уровневый сигнализатор жидкости с поддержкой одновременного контроля четырех независимых уровней.
Прибор позволяет контролировать:
- минимальный уровень;
- рабочий уровень;
- верхний уровень;
- аварийный перелив;
- промежуточные технологические отметки;
- наличие жидкости в резервуаре.
Контроль выполняется при помощи кондуктометрических датчиков, реагирующих на электропроводность жидкости. В качестве контролируемой среды могут выступать:
- вода;
- молоко;
- растворы кислот;
- щелочные растворы;
- водные солевые смеси;
- технологические жидкости с электропроводностью.
Благодаря четырехканальной архитектуре БКК-1 эффективно заменяет сразу несколько отдельных реле уровня и существенно упрощает схемы автоматизации.
Блок согласования кондуктометрических датчиков
Одной из ключевых особенностей БКК-1 считается работа в качестве блока согласования сигналов кондуктометрических датчиков.
Прибор:
- усиливает сигналы датчиков;
- фильтрует помехи;
- передает сигналы в ПЛК;
- управляет выходными реле;
- обеспечивает стабильное срабатывание;
- снижает вероятность ложных сигналов.

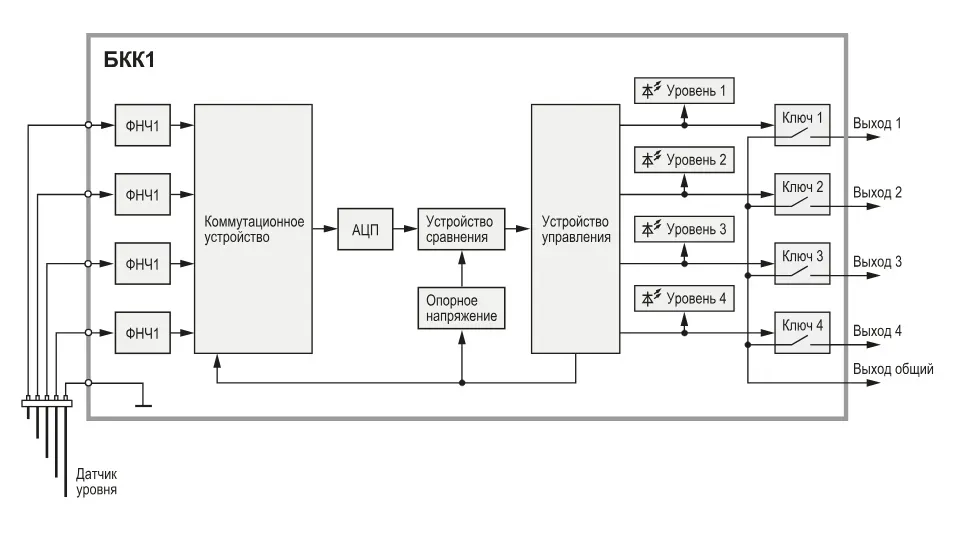

Сигнал от датчика проходит через фильтры низких частот и аналого-цифровой преобразователь, после чего устройство сравнивает уровень сигнала с установленным порогом срабатывания.
Такой алгоритм обеспечивает устойчивую работу системы даже при наличии внешних промышленных помех.
БКК1-220 для релейных систем автоматики
Исполнение БКК1-220 оснащается четырьмя электромеханическими реле и рассчитано на подключение к сети 220 В AC.
Модификация активно применяется:
- в насосных станциях;
- в шкафах управления;
- в системах дренажа;
- на КНС;
- в системах водоснабжения;
- в резервуарных комплексах.
БКК-1-220 поддерживает прямую коммутацию релейных цепей и легко интегрируется в существующие схемы автоматики.
Контроллер помогает:
- управлять насосами;
- формировать аварийные сигналы;
- запускать исполнительные механизмы;
- контролировать уровни жидкости;
- предотвращать перелив емкостей.
БКК1-24 для ПЛК и цифровой автоматики
Исполнение БКК1-24 предназначено для работы в системах с питанием 24 В и оснащается четырьмя гальванически развязанными транзисторными двунаправленными ключами.
Модификация подходит для:
- подключения к ПЛК;
- цифровых систем управления;
- промышленной автоматики;
- распределенных систем управления;
- интерфейсных шкафов.
Производитель рекомендует использовать соединительные линии длиной не более 3 метров между БКК-1-24 и внешним оборудованием.
Простое подключение и удобный монтаж
БКК1 отличается удобным подключением и быстро интегрируется в существующие инженерные системы.
Схема подключения предусматривает:
- общий электрод;
- четыре сигнальных входа;
- независимые каналы контроля;
- подключение кондуктометрических зондов;
- интеграцию с ПЛК;
- подключение исполнительных устройств.
Общий электрод подключается к клемме «Вход 0», а сигнальные линии — к входам «Вход 1–4».
Для различных модификаций предусмотрены отдельные схемы подключения:
- БКК1-24;
- БКК1-220;
- подключение к ПЛК150-220.
Гибкая настройка чувствительности
На нижней части корпуса расположен DIP-переключатель настройки порога срабатывания.
БКК1 поддерживает 4 диапазона чувствительности:
| Порог включения | Порог отключения |
|---|---|
| менее 900 Ом | 2,4 кОм |
| менее 9 кОм | 24 кОм |
| менее 90 кОм | 240 кОм |
| менее 430 кОм | 850 кОм |
Такая настройка позволяет использовать прибор с различными жидкостями и подстраивать чувствительность под конкретный технологический процесс.
Светодиодная индикация уровней
Для визуального контроля состояния резервуара БКК1 оснащается:
- четырьмя светодиодами уровней;
- отдельным индикатором питания.
При достижении жидкостью соответствующего электрода активируется нужный светодиод, что позволяет быстро оценивать состояние резервуара без подключения дополнительного оборудования.
Надежность в промышленной эксплуатации
БКК-1 рассчитан на длительную эксплуатацию в условиях промышленной среды и выдерживает транспортирование при температуре от -25 до +55 °C.
Техническое обслуживание выполняется не реже одного раза в 6 месяцев и включает:
- проверку креплений;
- контроль соединений;
- очистку клеммников;
- удаление загрязнений.
Гарантийный срок эксплуатации составляет 24 месяца.
Почему выбирают ОВЕН БКК1
БКК-1 помогает быстро организовать надежную систему контроля уровня жидкости без сложной настройки и дорогостоящего программирования.
Преимущества серии:
- 4-канальный контроль уровня;
- версии 220 В и 24 В;
- работа с кондуктометрическими датчиками;
- интеграция с ПЛК;
- поддержка релейных схем;
- настройка чувствительности;
- светодиодная индикация;
- высокая помехоустойчивость;
- промышленное исполнение.
Выбирайте ОВЕН БКК1 для автоматизации резервуаров, насосных станций и систем контроля уровня жидкости, где важны стабильная работа, точность сигнализации и надежная защита инженерных объектов.
