БП07Б, БП12Б, БП14Б и БП15Б - надежные блоки питания для датчиков и промышленной автоматизации

Современная промышленная автоматизация предъявляет высокие требования к качеству электропитания. Даже кратковременное отклонение напряжения способно привести к некорректной работе датчиков, сбоям в передаче сигналов, остановке контроллеров и нарушению технологического процесса. Именно поэтому для систем КИПиА, АСУ ТП, диспетчеризации и телеметрии применяются специализированные промышленные блоки питания, обеспечивающие стабильное напряжение и защиту подключенного оборудования.

Блоки питания ОВЕН серий БП07Б, БП12Б, БП14Б и БП15Б разработаны для надежного питания датчиков, преобразователей, контроллеров, исполнительных устройств и измерительных цепей. Устройства обеспечивают стабильное выходное напряжение 24 В постоянного тока, отличаются высокой надежностью и рассчитаны на многолетнюю эксплуатацию в составе промышленных систем управления.

Инжиниринговые услуги ООО «Гекомс»: Программируем и разрабатываем АСУ ТП

Документация: Инструкция Каталог Сертификат

Скидка по запросу Жми!

Характеристики: Вес Габаритные размеры Цена Выбрать и Купить

Артикул	Мощность	Напр-е	Ток	КПД	IP	Размеры ШxВxГ	Вес	Цена с НДС
7 Вт
БП07Б-Д3.2-24	7 ВТ	24 В	0,145 А	85%	IP20	54×90×58 мм	0,15 кг	4260 руб
БП07Б-Д3.2-36	7 ВТ	36 В	0,095 А	85%	IP20	54×90×58 мм	0,15 кг	4440 руб
12 Вт
БП12Б-Д1-12	12 Вт	12 В	1 А	85%	IP20	22×90×56,6 мм	0,15 кг	2580 руб
БП12Б-Д1-24	12 Вт	24 В	0,5 А	85%	IP20	22×90×56,6 мм	0,15 кг	2580 руб
14 Вт
БП14Б-Д4.2-24	14 Вт	24 В	0,29 А	85%	IP20	77x97x63 мм	0,15 кг	6120 руб
БП14Б-Д4.4-24	14 Вт	24 В	0,145 А	85%	IP20	77x97x63 мм	0,15 кг	6120 руб
БП14Б-Д4.2-36	14 Вт	36 В	0,19 А	85%	IP20	77x97x63 мм	0,15 кг	6120 руб
БП14Б-Д4.4-36	14 Вт	36 В	0,095 А	85%	IP20	77x97x63 мм	0,15 кг	6120 руб
15 Вт
БП15Б-Д2-5	15 Вт	5 В	2 А	85%	IP20	36×106×58 мм	0,15 кг	4080 руб
БП15Б-Д2-9	15 Вт	9 В	1,35 А	85%	IP20	36×106×58 мм	0,15 кг	4080 руб
БП15Б-Д2-12	15 Вт	12 В	1,2 А	85%	IP20	36×106×58 мм	0,15 кг	3960 руб
БП15Б-Д2-15	15 Вт	15 В	1 А	85%	IP20	36×106×58 мм	0,15 кг	4080 руб
БП15Б-Д2-24	15 Вт	24 В	0,63 А	85%	IP20	36×106×58 мм	0,15 кг	3960 руб
БП15Б-Д2-36	15 Вт	36 В	0,41 А	85%	IP20	36×106×58 мм	0,15 кг	4080 руб
БП15Б-Д2-48	15 Вт	48 В	0,31 А	85%	IP20	36×106×58 мм	0,15 кг	4080 руб
БП15Б-Д2-60	15 Вт	60 В	0,25 А	85%	IP20	36×106×58 мм	0,15 кг	4080 руб
Блоки Аккумуляторные
БА12-4,8	4,8 Ач	11 В	-	-	IP20	52,5x129x84 мм	0,5 кг	9600 руб
БА24-2,4	2,4 Ач	22 В	-	-	IP20	52,5x129x84 мм	0,5 кг	9600 руб
БА24-2,8С	2,8 Ач	22 В	-	-	IP20	52,5x129x84 мм	0,5 кг	12900 руб

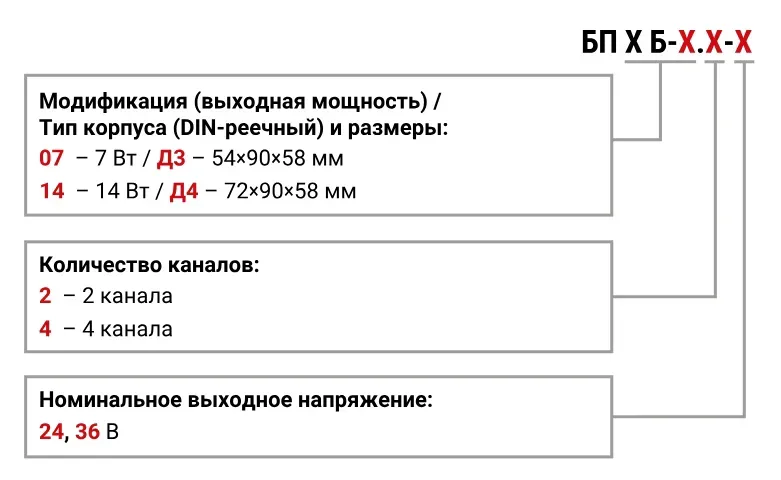

Расшифровка артикула и Видеообзор

Вебинар «Блоки питания»

Схема подключения

Решения для питания датчиков и измерительных приборов

Любая современная система автоматизации включает десятки устройств, требующих качественного питания. Среди них:

датчики давления;
датчики температуры;
датчики уровня;
расходомеры;
газоанализаторы;
преобразователи сигналов;
измерительные модули;
контроллеры;
устройства связи;
оборудование диспетчеризации.

Для стабильной работы такого оборудования необходимо обеспечить постоянное напряжение без провалов и скачков. Серия БП позволяет эффективно решать эту задачу даже в условиях нестабильного электроснабжения и воздействия промышленных помех.

БП07Б - специализированное питание датчиков

БП07Б разработан специально для питания датчиков и измерительных преобразователей. Модель БП07Б-Д3.2-24 оснащена двумя независимыми каналами питания и обеспечивает выходное напряжение 24 В.

Наличие двух каналов позволяет организовать раздельное питание нескольких измерительных цепей и повысить надежность работы системы. Выходная мощность составляет 7 Вт, чего достаточно для большинства промышленных датчиков и преобразователей.

Особенно востребован блок питания БП07Б на объектах:

водоснабжения;
теплоснабжения;
энергетики;
автоматизированных насосных станций;
производственных предприятий;
систем учета ресурсов.

Широкий диапазон рабочих температур от -40 до +70 °С позволяет использовать оборудование как внутри помещений, так и на объектах с тяжелыми климатическими условиями.

БП12Б - универсальный блок питания 24 В

Блок питания БП12Б предназначен для питания устройств автоматизации постоянным напряжением 24 В. Модель БП12Б-Д1-24 обеспечивает мощность 12 Вт и выходной ток до 0,5 А.

Устройство успешно применяется для питания:

контроллеров;
модулей ввода-вывода;
панелей оператора;
преобразователей интерфейсов;
исполнительных механизмов;
коммуникационного оборудования.

Высокий КПД не менее 85 % снижает потери энергии и уменьшает нагрев внутри шкафа автоматики. Дополнительным преимуществом является возможность регулировки выходного напряжения в диапазоне ±8 %, что позволяет адаптировать питание под требования конкретного оборудования.

БП14Б - многоканальное решение для распределенных систем

При необходимости питания нескольких независимых цепей оптимальным выбором становится БП14Б. Серия предназначена для распределения питания между несколькими датчиками или преобразователями без использования дополнительных источников.

Модель БП14Б-Д4.4-24 оснащена четырьмя независимыми выходами напряжением 24 В. Мощность каждого канала составляет 3,5 Вт, а суммарная мощность устройства достигает 14 Вт.

Преимущества многоканальной схемы питания:

удобное подключение нескольких датчиков;
сокращение количества оборудования в шкафу;
повышение надежности системы;
упрощение обслуживания;
уменьшение затрат на монтаж.

Блок питания БП14Б широко применяется в системах технологического контроля, диспетчеризации и распределенных измерительных комплексах.

БП15Б - промышленный источник питания повышенной мощности

БП15Б предназначен для питания контроллеров, устройств управления и оборудования автоматизации, требующего увеличенного запаса мощности. Модель БП15Б-Д2-24 обеспечивает выходную мощность 15 Вт и ток нагрузки до 0,63 А.

Устройство сочетает компактные размеры и высокий уровень надежности. КПД не менее 85 % обеспечивает эффективную работу при длительной эксплуатации. Регулировка выходного напряжения в пределах ±8 % позволяет точно настраивать параметры питания.

БП15Б успешно применяется в составе:

шкафов управления;
систем телемеханики;
инженерной инфраструктуры;
объектов ЖКХ;
энергетических комплексов;
производственных линий.

Широкий диапазон входного напряжения

Все блоки питания серии Б поддерживают работу как от сети переменного, так и постоянного тока.

Основные параметры питания:

90…264 В AC;
110…370 В DC;
частота сети 47…63 Гц.

Такие характеристики обеспечивают устойчивую работу даже при значительных колебаниях питающего напряжения и позволяют использовать оборудование на объектах с нестабильным электроснабжением.

Защита оборудования и высокая надежность

Надежность источника питания играет ключевую роль в промышленной автоматизации. Именно поэтому блоки питания ОВЕН оснащены комплексом встроенных защит.

В зависимости от модели предусмотрены:

защита от короткого замыкания;
защита от перегрузки;
защита от перегрева;
защита от перенапряжения;
ограничение выходного тока;
устойчивость к импульсным помехам.

Такие функции позволяют защитить дорогостоящее оборудование и минимизировать вероятность аварийных остановок.

Удобство монтажа и обслуживания

Все устройства рассчитаны на установку в промышленные шкафы автоматики.

Преимущества конструкции:

монтаж на стандартную DIN-рейку;
компактные размеры;
простое подключение;
минимальные требования к обслуживанию;
высокая механическая надежность.

Это позволяет быстро интегрировать оборудование в новые и существующие проекты автоматизации.

Экономическая эффективность эксплуатации

Использование качественного источника питания позволяет снизить расходы на обслуживание оборудования и предотвратить простои технологических процессов.

Блоки питания серии Б обеспечивают:

стабильную работу датчиков;
надежное питание контроллеров;
длительный срок службы;
снижение вероятности аварий;
сокращение эксплуатационных затрат.

Средняя наработка на отказ достигает 50 000 часов, а срок службы составляет до 10 лет, что делает оборудование выгодным решением для долгосрочных проектов.

Почему выбирают блоки питания ОВЕН

Серия БП07Б, БП12Б, БП14Б и БП15Б сочетает надежность, промышленное исполнение и доступную стоимость. Эти устройства успешно применяются на объектах энергетики, ЖКХ, водоснабжения, теплоснабжения, нефтегазовой отрасли и производственных предприятиях.

Основные преимущества серии:

выходное напряжение 24 В;
мощность от 7 до 15 Вт;
высокий КПД;
широкий диапазон входного напряжения;
защита от аварийных режимов;
монтаж на DIN-рейку;
срок службы до 10 лет;
промышленное исполнение.

Выберите подходящий блок питания ОВЕН для вашего проекта и обеспечьте надежное питание датчиков, преобразователей и оборудования автоматизации даже в самых требовательных условиях эксплуатации.
