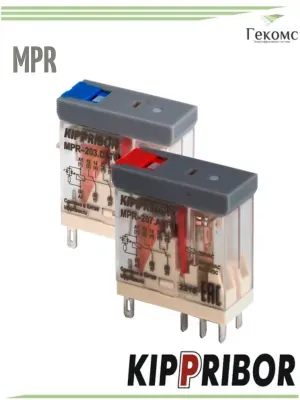

Промежуточные реле KIPPRIBOR MPR

Промежуточные реле KIPPRIBOR MPR позволяют коммутировать как управляющие, так и силовые цепи. В корпусе компактного размера смонтированы две группы переключающих контактов, рассчитанных на токи до 8 А.

Преимущества промежуточных реле ОВЕН MPR:

Прозрачный корпус, позволяющий чётко видеть состояние контактов реле.
Полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82).
Мощные силовые контакты.
Яркий светодиод индикации срабатывания реле.

Степень защиты промежуточных реле КИППРИБОР MPR:

Корпуса реле – IP40.
Со стороны клемм – IР00.

Документация: Инструкция Руководство Сертификат

Скидка по запросу Жми!

Характеристики: Цена Выбрать и Купить

Артикул	Напр. Катушки	Контакты	Напр. Контактов	Ток	Цена с НДС
MPR-203.DLTU	24 DC	2 перекидных	250AC/30DC	8 А	276 руб
MPR-207.ALTU	220 AC	2 перекидных	250AC/30DC	8 А	300 руб

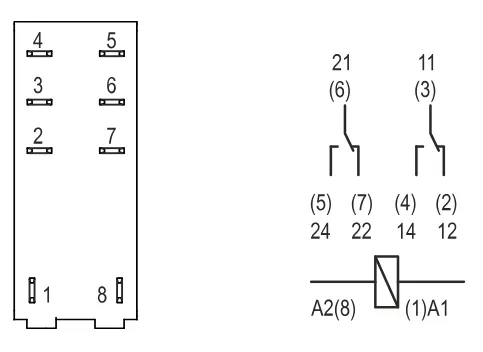

Схемы подключения и Обозначение

Промежуточные реле KIPPRIBOR серии MPR

Промежуточные реле KIPPRIBOR серии MPR предназначены для коммутации как управляющих, так и силовых электрических цепей. Компактный корпус позволяет разместить внутри шкафа автоматики одну или две группы переключающих контактов, сохранив небольшие габариты монтажного узла.

Серия подходит для систем промышленной автоматизации, шкафов управления, технологического оборудования и электрических установок, где необходимо передать управляющий сигнал на исполнительную нагрузку или получить дополнительные коммутационные контакты.

В отличие от обычных промежуточных устройств, MPR ориентированы не только на сигнальные цепи. Конструкция с мощными контактами позволяет использовать реле для коммутации нагрузок с током до 12 А в соответствующих исполнениях.

Компактное реле с силовыми контактами

Главное преимущество серии MPR — сочетание компактного исполнения и повышенной коммутационной способности.

В зависимости от модификации реле имеют одну или две переключающие контактные группы. Одноконтактные исполнения рассчитаны на ток до 12 А при 250 В AC / 30 В DC, двухконтактные — до 8 А при 250 В AC / 30 В DC.

Такое исполнение позволяет применять MPR не только для передачи слабого сигнала от контроллера, но и для непосредственной коммутации подходящих по параметрам цепей нагрузки.

При выборе необходимо учитывать характер потребителя. Номинальный ток реле нельзя автоматически переносить на любую нагрузку: для двигателей, электромагнитов, клапанов и других индуктивных устройств необходимо учитывать пусковые и переходные процессы.

Для управления и силовых цепей

KIPPRIBOR позиционирует MPR как реле, способные работать одновременно в задачах управления и коммутации нагрузки. Это делает серию удобным промежуточным элементом между контроллером и исполнительным устройством.

Реле можно использовать для:

коммутации управляющих цепей;
управления исполнительными механизмами;
переключения силовых цепей в пределах допустимой нагрузки;
согласования контроллеров с оборудованием;
построения релейной логики;
дистанционного управления;
автоматизации производственных процессов;
модернизации шкафов управления.

Производитель отдельно указывает применение MPR в системах производства, обработки, упаковки, транспортировки, тестирования и других автоматизированных системах управления технологическими процессами.

Одна или две группы контактов

Конфигурацию MPR выбирают исходя из количества цепей, которыми необходимо управлять.

Одноконтактные исполнения имеют одну переключающую группу и позволяют получить повышенную коммутационную способность до 12 А. Они подходят для схем, где требуется одна мощная контактная группа при сохранении компактного корпуса.

Двухконтактные исполнения оснащаются двумя переключающими группами. Они позволяют одним реле выполнять сразу две операции переключения, что особенно удобно при построении компактных шкафов автоматики.

При этом конкретный ток зависит от исполнения: для двухконтактных вариантов производитель указывает до 8 А, а для специальных одноконтактных модификаций — до 12 А.

Поэтому выбирать MPR следует не только по названию модели, но и по количеству контактов и допустимому току.

Варианты напряжения катушки

В серии представлены исполнения с катушками для различных напряжений управляющих цепей.

В обозначении используется код напряжения питания обмотки, а также буква, определяющая тип тока: D — постоянный ток, A — переменный ток. Для расширенных исполнений LTU предусмотрены светодиодный индикатор, ручной дублер и механический индикатор срабатывания.

В актуальной линейке представлены варианты на 12, 24 и 110 В, а исполнение на 220 В предусмотрено для переменного тока. Это позволяет подобрать реле под распространенные цепи управления промышленного оборудования.

При заказе необходимо точно сопоставить напряжение источника управления с напряжением катушки конкретной модификации. Нельзя выбирать реле только по напряжению коммутируемой нагрузки.

Индикация состояния и ручное управление

Для MPR доступны исполнения с расширенной системой контроля. В вариантах LTU производитель предусматривает сразу три функции: LED-индикацию, механический индикатор срабатывания и ручной дублер.

Светодиодная индикация позволяет быстро определить состояние реле непосредственно внутри шкафа. Прозрачный корпус дополнительно помогает визуально контролировать положение контактной системы.

Ручной дублер удобен при пусконаладке и диагностике. Специалист может проверить работу исполнительной цепи без подачи штатной команды от контроллера, что упрощает поиск неисправностей и проверку схемы после монтажа.

Надежная контактная система

MPR рассчитаны на интенсивную эксплуатацию в составе промышленного оборудования. Контактная система использует серебряный сплав AgNi, а начальное сопротивление контактов составляет не более 50 мОм.

Минимальная коммутируемая нагрузка — 1000 мВт (10 В / 10 мА). Электрический ресурс составляет не менее 10⁵ циклов, механический — не менее 10⁷ циклов при частоте до 300 включений в минуту. Электрическая прочность изоляции между группами контактов достигает 3000 VAC в течение 1 минуты при токе утечки 1 мА.

Такие параметры позволяют использовать серию в автоматизированных системах, где от коммутационного элемента требуется стабильная работа при многократных переключениях.

Быстрое срабатывание

Время включения MPR не превышает 20 мс, а время выключения — 10 мс. Для большинства задач промышленной автоматики такая скорость позволяет практически без задержки передавать управляющую команду исполнительной цепи.

Реле также рассчитаны на эксплуатацию при температуре -40…+55 °C. Допустимый диапазон относительной влажности составляет 5…85 % RH, атмосферного давления — 86…106 кПа. Ударопрочность достигает 10g, виброустойчивость — 10…55 Гц при удвоенной амплитуде 1,0 мм.

Монтаж через колодки PYF

Для установки MPR применяются совместимые монтажные колодки KIPPRIBOR серии PYF. Производитель предусматривает варианты для одно- и двухконтактных реле, в том числе исполнения с винтовыми клеммами.

Такое решение упрощает обслуживание шкафа: реле устанавливается в съемную колодку, поэтому при необходимости его можно заменить без демонтажа всей группы проводников.

Колодки предназначены для установки на DIN-рейку или плоскость. Для MPR предусмотрены соответствующие монтажные решения, а в общей системе PYF также доступны дополнительные элементы фиксации и индикации.

Каталог KIPPRIBOR также указывает совместимость колодок PYF с реле MPR и рядом аналогичных изделий других производителей.

Совместимость с аналогами

MPR рассчитаны на использование в стандартной архитектуре промышленной автоматики. Производитель указывает совместимость реле данного типа с изделиями других производителей в соответствии с ГОСТ 11152-82.

Это удобно при модернизации существующего оборудования. Если в шкафу уже использовалось аналогичное компактное промежуточное реле, при замене можно ориентироваться на количество контактов, схему подключения, напряжение катушки и параметры колодки.

Однако при подборе замены важно проверять именно электрические характеристики конкретного устройства. Одинаковое количество контактов еще не гарантирует полную взаимозаменяемость.

Где применяют реле MPR

Компактные промежуточные реле KIPPRIBOR серии MPR подходят для различных задач промышленной автоматизации.

Наиболее распространенные варианты применения:

шкафы управления технологическим оборудованием;
системы дистанционного управления;
коммутация исполнительных механизмов;
управление контакторами;
автоматизация производственных линий;
оборудование для обработки и упаковки;
транспортные системы;
испытательные стенды;
цепи управления промышленными установками;
построение релейной логики;
модернизация существующих шкафов автоматики.

Особенно полезны MPR там, где необходимо совместить ограниченное монтажное пространство с повышенной коммутационной способностью.

Как выбрать MPR

Перед покупкой необходимо проверить несколько параметров.

Количество контактов.
Выберите одноконтактное или двухконтактное исполнение в зависимости от схемы.

Ток нагрузки.
Одноконтактные версии могут иметь коммутацию до 12 А, двухконтактные — до 8 А при соответствующих условиях нагрузки.

Напряжение катушки.
Оно должно соответствовать управляющей цепи оборудования.

Тип тока.
Проверьте, требуется ли исполнение AC или DC.

Индикация и ручной дублер.
Если реле будет обслуживаться в шкафу автоматики, исполнение LTU дает дополнительные возможности для визуального контроля и диагностики.

Монтаж.
Подберите совместимую колодку PYF с нужным способом подключения.

Все доступные исполнения серии MPR собраны в таблице товаров на странице. Поэтому конкретную модификацию удобнее выбирать непосредственно по техническим характеристикам, а не перегружать категорийное описание длинным перечнем артикулов.

Купить промежуточное реле KIPPRIBOR MPR

KIPPRIBOR MPR — компактные промежуточные реле с мощными контактами, предназначенные для коммутации управляющих и подходящих по параметрам силовых цепей. Серия объединяет одно- и двухконтактные исполнения, разные варианты напряжения катушки и модификации с LED-индикацией, механическим индикатором и ручным дублером.

При выборе достаточно определить количество контактных групп, напряжение и тип тока катушки, допустимый ток нагрузки и подходящую монтажную колодку.

Выберите подходящее промежуточное реле KIPPRIBOR MPR в таблице на странице и закажите готовое решение для шкафа автоматики или промышленного оборудования.
