Промежуточные реле KIPPRIBOR RP

Промежуточные реле KIPPRIBOR RP — Используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики. Предназначены также для коммутации и переключения электрических цепей управления постоянного и переменного тока.

прозрачный корпус, позволяющий чётко видеть состояние контактов реле;
полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82);
яркий цветной светодиодный (LED) индикатор работы;
удобный ручной дублёр с фиксацией (для модификаций LTU).
корпуса реле – IP40,
со стороны клемм – IР00.

Документация: Инструкция Руководство Сертификат

Скидка по запросу Жми!

Характеристики: Цена Выбрать и Купить

Артикул	Напр. Катушки	Контакты	Ручной дублер	Ток	Напр. Контактов	Цена с НДС
12 В
RP-402.DL	12 DC	4 перекидных	нет	5 А	250AC/30DC	408 руб
RP-402.DLTU	12 DC	4 перекидных	есть	5 А	250AC/30DC	552 руб
RP-402.ALTU	12 AC	4 перекидных	есть	5 А	250AC/30DC	552 руб
24 В
RP-403.DL	24 DC	4 перекидных	нет	5 А	250AC/30DC	534 руб
RP-403.DLTU	24 DC	4 перекидных	есть	5 А	250AC/30DC	427 руб
RP-403.AL	24 AC	4 перекидных	нет	5 А	250AC/30DC	594 руб
RP-403.ALTU	24 AC	4 перекидных	есть	5 А	250AC/30DC	528 руб
110 В
RP-405.DLTU	110 DC	4 перекидных	есть	5 А	250AC/30DC	648 руб
RP-405.ALTU	110 AC	4 перекидных	есть	5 А	250AC/30DC	648 руб
220 В
RP-407.AL	220 AC	4 перекидных	нет	5 А	250AC/30DC	462 руб
RP-407.ALTU	220 AC	4 перекидных	есть	5 А	250AC/30DC	475 руб

Схемы подключения и Обозначение

Промежуточные реле KIPPRIBOR серии RP

Промежуточные реле KIPPRIBOR серии RP предназначены для коммутации электрических цепей управления постоянного и переменного тока. Четыре переключающих контакта позволяют использовать одно устройство для управления несколькими цепями, согласования оборудования и построения релейной логики.

Такие устройства применяют в шкафах промышленной автоматики, электрических щитах, системах управления оборудованием, диспетчеризации и других установках, где управляющий сигнал необходимо надежно передать исполнительному устройству. Реле выполняет роль промежуточного звена между контроллером, терморегулятором или другим органом управления и нагрузкой.

Четыре переключающих контакта в одном корпусе

Основное отличие серии RP — четырехконтактное исполнение. Каждый канал имеет переключающий контакт, поэтому одно промежуточное реле может одновременно работать сразу с несколькими участками электрической схемы.

Это удобно, когда от одного сигнала управления требуется выполнить несколько операций. Например, можно одновременно передать команду на разные цепи, включить несколько исполнительных элементов или использовать отдельные группы контактов для реализации релейной логики.

Номинальная коммутационная способность составляет 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока. Такое сочетание параметров подходит для большого количества стандартных цепей промышленной автоматики и управления.

Контакты изготовлены из серебряного сплава AgSnO₂. Начальное сопротивление не превышает 100 мОм, а минимальная коммутируемая нагрузка составляет 1000 мВт (10 В / 10 мА). Электрический ресурс достигает не менее 10⁵ циклов, механический — не менее 10⁷ циклов при частоте до 300 включений в минуту.

Подбор по напряжению цепи управления

Серия RP позволяет подобрать промежуточное реле под распространенные напряжения управляющих цепей.

Для катушек постоянного тока предусмотрены исполнения на 12, 24 и 110 В, для переменного — 12, 24, 110 и 220 В. При выборе важно учитывать не только величину напряжения, но и его тип: DC или AC.

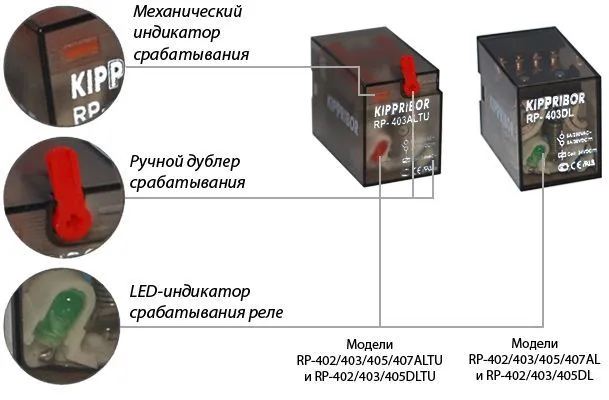

Обозначение модели помогает определить конфигурацию устройства. Литера D используется для исполнения с катушкой постоянного тока, A — переменного. Модификация L оснащается светодиодным индикатором, а LTU дополнительно получает механический индикатор и ручной дублер с фиксацией.

Поэтому перед заказом достаточно сопоставить напряжение управляющей цепи с параметрами конкретного исполнения в таблице моделей на странице.

LED-индикация для быстрого контроля

При эксплуатации шкафа управления важно быстро определить, какое реле получило команду на срабатывание. В серии RP для этого предусмотрен яркий светодиодный индикатор.

Прозрачный корпус дополнительно позволяет визуально контролировать состояние контактов. Оператору не приходится каждый раз использовать измерительный прибор только для того, чтобы определить состояние промежуточного элемента схемы.

Для модификаций LTU предусмотрено расширенное управление. Кроме LED-индикации, они имеют механический индикатор срабатывания и ручной дублер с фиксацией. Это особенно удобно при пусконаладочных работах, диагностике и обслуживании оборудования.

Светодиодная индикация в конструкции также выполняет защитную функцию: двунаправленный LED-индикатор защищает оборудование от обратного напряжения.

Конструкция рассчитана на промышленную эксплуатацию

Производитель предусмотрел несколько конструктивных решений, повышающих надежность коммутации. Поперечное оребрение контактов способствует их самоочистке от нагара, а увеличенный межконтактный изолятор снижает вероятность перекрытия электрической дугой между соседними контактами.

Корпус имеет степень защиты IP40, а со стороны клемм предусмотрено исполнение IP00. Поэтому реле устанавливают внутри электрических шкафов и корпусов оборудования, где оно защищено от непосредственного воздействия внешней среды.

Диапазон рабочих температур по актуальным данным каталога составляет -40…+70 °С. Реле выдерживает ударные воздействия до 10g, а вибрационные нагрузки в диапазоне 10…55 Гц при удвоенной амплитуде 1,0 мм.

Время включения и выключения не превышает 25 мс, поэтому промежуточный элемент не создает существенной задержки при передаче управляющей команды.

Совместимость с распространенными решениями

KIPPRIBOR предусматривает совместимость реле серии RP с аналогичными устройствами других производителей соответствующего типа в соответствии с ГОСТ 11152-82. Это упрощает подбор замены при модернизации оборудования или ремонте существующего шкафа управления.

Благодаря стандартной концепции четырехконтактного промежуточного реле серия подходит не только для новых проектов. Ее можно использовать при обновлении уже работающих систем, когда требуется заменить устаревшее коммутационное устройство без принципиального изменения логики схемы.

Монтаж через специальные колодки

Для установки реле KIPPRIBOR RP применяются монтажные колодки серии PYF. В зависимости от выбранного варианта доступны исполнения с винтовыми и самозажимными клеммами.

Колодки устанавливаются на DIN-рейку или плоскость, что позволяет использовать RP в стандартных шкафах автоматики и электротехнических корпусах. Для четырехконтактных реле предназначены, в частности, колодки PYF-044BE и PYF-144BE различных исполнений.

Монтажная система также рассчитана на обслуживание оборудования. При необходимости реле можно заменить отдельно, не демонтируя всю проводку шкафа.

Колодки изготавливаются из полиамида ПА66, обладающего высокой прочностью, теплостойкостью и устойчивостью к деформации. Для дополнительной фиксации реле при вибрации предусмотрен удерживающий зажим, а для визуального контроля можно использовать дополнительный LED-модуль.

Для каких задач подходят реле RP

Промежуточные реле серии RP применяют там, где требуется разделить управляющую и исполнительную части электрической схемы либо получить дополнительные переключающие контакты.

Типовые задачи:

согласование контроллера и исполнительного оборудования;
коммутация цепей управления;
построение релейной логики;
управление несколькими электрическими цепями от одного сигнала;
развязка управляющих и исполнительных цепей;
модернизация шкафов автоматики;
ремонт и замена аналогичных четырехконтактных реле;
управление промышленным оборудованием;
применение в системах диспетчеризации и автоматизации.

Такое решение особенно удобно в шкафах управления, где необходимо сохранить понятную структуру схемы и обеспечить удобный визуальный контроль состояния коммутационных элементов.

Почему выбирают KIPPRIBOR RP

Серия сочетает стандартную конструкцию четырехконтактного реле с функциями, которые важны при реальной эксплуатации оборудования. Пользователь получает четыре переключающих контакта, коммутацию до 5 А, несколько вариантов напряжения катушки, LED-индикацию и возможность выбрать исполнение с ручным дублером.

При этом производитель уделил внимание не только электрическим характеристикам, но и механической части: прозрачному корпусу, конструкции контактов, изоляции между группами и устойчивости к вибрационным и ударным нагрузкам.

Это делает RP практичным решением для промышленной автоматики, где промежуточное реле должно не просто переключать цепь, но и обеспечивать удобное обслуживание оборудования.

Как выбрать промежуточное реле RP

При подборе необходимо проверить четыре основных параметра:

Напряжение катушки — 12, 24, 110 или 220 В в зависимости от исполнения.
Вид тока — постоянный DC или переменный AC.
Наличие ручного дублера — стандартное исполнение либо LTU.
Совместимую монтажную колодку — для установки на DIN-рейку или плоскость.

Дополнительно необходимо учитывать коммутируемую нагрузку. Для контактов RP номинальное значение составляет 5 А при 250 VAC и 5 А при 30 VDC. Если нагрузка имеет существенно больший ток или отличается по характеру от стандартной цепи управления, следует выбирать коммутационный аппарат с соответствующим запасом по параметрам.

Все доступные исполнения серии собраны в таблице на странице. Это позволяет быстро сопоставить напряжение катушки, тип исполнения и другие характеристики без поиска отдельных моделей по каталогу.

Купить промежуточные реле KIPPRIBOR RP

Промежуточные реле KIPPRIBOR серии RP подходят для построения и модернизации цепей промышленной автоматики, шкафов управления и электрических систем. Четыре переключающих контакта, коммутация до 5 А, варианты катушки для AC и DC, LED-индикация и исполнения с ручным дублером позволяют подобрать решение под конкретную схему.

Выберите нужное исполнение в таблице, проверьте напряжение управляющей цепи и совместимую монтажную колодку. Если необходимо заменить установленное реле, ориентируйтесь не только на название модели, но и на напряжение катушки, количество контактов и параметры коммутации.

Подберите промежуточное реле KIPPRIBOR RP для своего шкафа автоматики и закажите подходящее исполнение вместе с монтажной колодкой.
