Почему ESQ-GS7 выбирают для промышленного оборудования

Устройство плавного пуска ESQ-GS7 для трехфазного двигателя переменного тока со встроенным байпасным контактором (на мощности до 320кВт) — это пусковое оборудование, которое объединяет электрические и электронные технологии, компьютерную технику и современную теорию управления. Это продукт нового поколения, который заменяет обычные пускатели со звезды на треугольник, пускатели с самосвязью по падению напряжения и пускатели с магнитным управлением по падению напряжения.

Его характеристики не имеют себе равных по сравнению с большинством устройств плавного пуска двигателей, которые в настоящее время не используют технологию управления с несколькими замкнутыми контурами.

GS7 снижает пусковой ток до 2–3 In, что уменьшает нагрев обмоток и исключает резкие механические удары. Подшипники, муфты и редукторы работают в щадящем режиме и служат значительно дольше. Это особенно важно для насосов, вентиляторов и конвейеров, где каждый запуск напрямую влияет на срок службы узлов.

Инжиниринговые услуги ООО «Гекомс»: Параметрирование и наладка

Документация: Инструкция Руководство Ошибки Сертификат

Скидка по запросу Жми!

Характеристики: Вес Габаритные размеры Цена Выбрать и Купить

Код заказа	Артикул	Мощность	Напряжение	Ток	IP	Размер ШхВхГ	Вес	Цена с НДС
08.05.000959	ESQ-GS7-5d5	5.5 кВт	380 В	11 А	IP20	155x310x175 мм	5 кг	21912 руб.
08.05.000960	ESQ-GS7-7d5	7.5 кВт	380 В	15 А	IP20	155x310x175 мм	5 кг	22074 руб.
08.05.000910	ESQ-GS7-011	11 кВт	380 В	22 А	IP20	155x310x175 мм	5 кг	22726 руб.
08.05.000911	ESQ-GS7-015	15 кВт	380 В	30 А	IP20	155x310x175 мм	5 кг	23157 руб.
08.05.000912	ESQ-GS7-018	18,5 кВт	380 В	37 А	IP20	155x310x175 мм	5 кг	24240 руб.
08.05.000913	ESQ-GS7-022	22 кВт	380 В	43 А	IP20	155x310x175 мм	5 кг	24673 руб.
08.05.000027	ESQ-GS7-030	30 кВт	380 В	60 А	IP20	155x310x175 мм	5 кг	26837 руб.
08.05.000028	ESQ-GS7-037	37 кВт	380 В	75 А	IP20	155x310x175 мм	5 кг	27705 руб.
08.05.000029	ESQ-GS7-045	45 кВт	380 В	90 А	IP20	155x310x175 мм	5 кг	34846 руб.
08.05.000030	ESQ-GS7-055	55 кВт	380 В	110 А	IP20	155x310x175 мм	5 кг	40040 руб.
08.05.000031	ESQ-GS7-075	75 кВт	380 В	150 А	IP20	155x310x175 мм	5 кг	45233 руб.
08.05.000032	ESQ-GS7-090	90 кВт	380 В	180 А	IP00	280x585x240 мм	23 кг	87022 руб.
08.05.000033	ESQ-GS7-110	110 кВт	380 В	230 А	IP00	280x585x240 мм	23 кг	90977 руб.
08.05.000034	ESQ-GS7-132	132 кВт	380 В	264 А	IP00	280x585x240 мм	23 кг	98888 руб.
08.05.000035	ESQ-GS7-160	160 кВт	380 В	320 А	IP00	280x585x240 мм	23 кг	102844 руб.
08.05.000036	ESQ-GS7-185	185 кВт	380 В	380 А	IP00	280x585x240 мм	23 кг	116792 руб.
08.05.000037	ESQ-GS7-200	200 кВт	380 В	400 А	IP00	280x585x240 мм	23 кг	122621 руб.
08.05.000038	ESQ-GS7-250	250 кВт	380 В	500 А	IP00	320x630x260 мм	30 кг	136570 руб.
08.05.000039	ESQ-GS7-280	280 кВт	380 В	560 А	IP00	320x630x260 мм	30 кг	145312 руб.
08.05.000040	ESQ-GS7-320	320 кВт	380 В	630 А	IP00	320x630x260 мм	30 кг	158220 руб.
08.05.000041	ESQ-GS7-355	355 кВт	380 В	710 А	IP00	330x580x270 мм	30 кг	176235 руб.
08.05.000042	ESQ-GS7-400	400 кВт	380 В	800 А	IP00	330x580x270 мм	30 кг	223231 руб.
08.05.000930	ESQ-GS7-450	450 кВт	380 В	900 А	IP00	330x580x270 мм	30 кг	234982 руб.
08.05.000906	ESQ-GS7-500	500 кВт	380 В	1000 А	IP00	410x660x280 мм	30 кг	293727 руб.
08.05.000951	ESQ-GS7-630	630 кВт	380 В	1200 А	IP00	410x660x280 мм	30 кг	302465 руб.

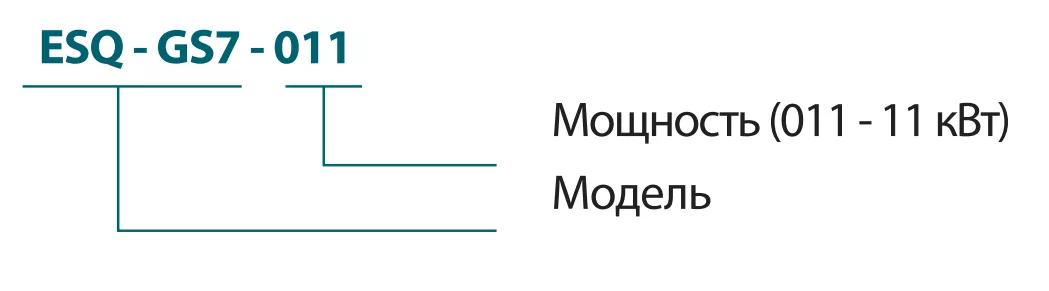

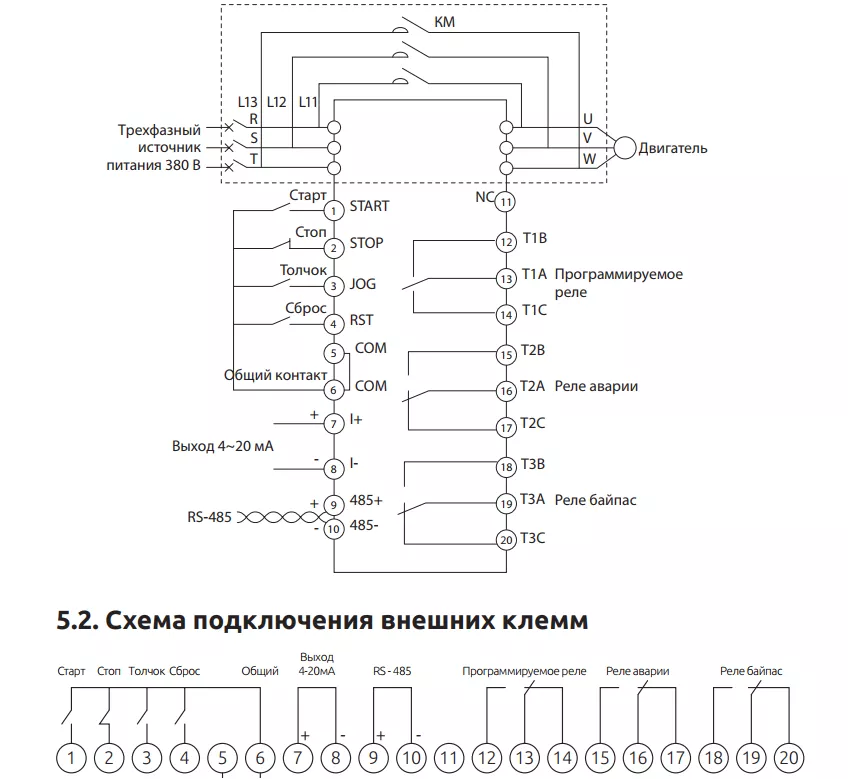

Расшифровка артикула и Схема подключения

Особенности УПП GS7

При запуске асинхронного двигателя напрямую от сети пусковой ток может достигать 6–8 номинальных значений, а ударный момент вызывает интенсивный износ механических узлов. Такие нагрузки сокращают срок службы подшипников, редукторов, ременных передач и муфт, увеличивают вероятность аварийных остановок и создают значительные просадки напряжения в питающей сети.

Серия ESQ-GS7 позволяет решить эти задачи без применения сложных систем регулирования скорости. Устройство постепенно увеличивает напряжение на двигателе, обеспечивает контролируемый разгон и уменьшает механические нагрузки на весь привод.

Линейка рассчитана на эксплуатацию с трехфазными асинхронными электродвигателями напряжением 380 В и охватывает широкий диапазон мощностей от 11 до 630 кВт, благодаря чему подходит как для стандартных производственных механизмов, так и для тяжелых промышленных установок.

Устройства успешно применяют в:

насосных станциях;
вентиляционных установках;
компрессорном оборудовании;
конвейерных линиях;
дробилках;
мельницах;
смесителях;
деревообрабатывающих станках;
горнодобывающем оборудовании;
металлургическом производстве;
системах водоснабжения и канализации;
предприятиях нефтегазовой отрасли;
пищевой промышленности;
цементных заводах.

Большой диапазон мощностей для различных задач

Одним из главных преимуществ серии становится широкий модельный ряд.

Линейка охватывает двигатели от 11 до 630 кВт, позволяя использовать единый подход при проектировании шкафов управления независимо от масштаба объекта.

Такой диапазон дает возможность комплектовать:

небольшие насосные станции;
системы вентиляции производственных помещений;
компрессорные установки;
транспортные конвейеры;
мощные дробильно-сортировочные комплексы;
технологические линии непрерывного производства.

Для предприятий это означает снижение затрат на обслуживание, унификацию запасных частей и одинаковый подход к настройке оборудования.

Встроенный байпас повышает эффективность работы

Особенность серии заключается в использовании встроенного байпасного контактора в моделях до 320 кВт.

После завершения разгона двигатель автоматически переводится на питание напрямую от сети через встроенный байпас.

Такое решение обеспечивает сразу несколько преимуществ:

снижает нагрев силовых тиристоров;
уменьшает внутренние потери мощности;
сокращает тепловую нагрузку на устройство;
увеличивает срок службы силовой части;
повышает энергоэффективность оборудования.

Для моделей 355-630 кВт применяется внешний байпас, что позволяет сохранить надежность работы при больших рабочих токах и высокой мощности электродвигателя.

Подобная архитектура особенно эффективна на объектах, где оборудование работает круглосуточно и простои приводят к значительным финансовым потерям.

Контролируемый запуск без ударных нагрузок

ESQ-GS7 обеспечивает плавный разгон двигателя за счет регулирования напряжения на всех этапах запуска.

Пользователь может настроить:

начальное напряжение;
время разгона;
ограничение пускового тока;
время плавной остановки;
параметры защиты двигателя.

Такой подход позволяет адаптировать устройство под особенности конкретного механизма.

Например:

для насосов исключаются гидравлические удары;
для вентиляторов уменьшается нагрузка на крыльчатку;
для конвейеров исключаются рывки ленты;
для дробилок снижается ударная нагрузка на вал;
для компрессоров уменьшается влияние пусковых токов на питающую сеть.

Комплекс встроенных защит

Современное промышленное оборудование должно обеспечивать не только плавный запуск, но и постоянный контроль состояния электропривода.

Серия ESQ-GS7 оснащается встроенной системой защит, контролирующей основные аварийные режимы.

Устройство реагирует на:

перегрузку двигателя;
перегрев;
потерю фазы;
нарушение последовательности фаз;
повышенное напряжение;
пониженное напряжение;
превышение времени запуска;
неправильные условия эксплуатации.

При возникновении неисправности оборудование формирует код аварии, облегчая поиск причины остановки и сокращая время обслуживания.

Простота внедрения и эксплуатации

Для ввода устройства в работу не требуется сложное программирование.

Параметры удобно изменять через встроенную панель управления, позволяющую:

задавать режим запуска;
устанавливать ограничения тока;
изменять время разгона;
регулировать время остановки;
контролировать рабочие параметры;
просматривать диагностические сообщения.

Интуитивно понятная структура меню помогает сократить время пусконаладочных работ и уменьшить вероятность ошибок при настройке.

Где применение ESQ-GS7 наиболее эффективно

Наибольшую эффективность устройство показывает там, где прямой пуск двигателя вызывает значительные механические нагрузки.

Это прежде всего:

насосные станции водоснабжения;
системы пожаротушения;
компрессорные станции;
дымососы;
вентиляторы большого диаметра;
ленточные транспортеры;
дробилки;
мельницы;
смесительное оборудование;
элеваторы;
деревообрабатывающие линии;
металлургические предприятия;
горнодобывающие комплексы;
цементные производства.

Использование плавного пуска позволяет увеличить ресурс двигателя, снизить нагрузку на питающую сеть и повысить надежность всего технологического процесса.

Практичная альтернатива частотному преобразователю

Если задача требует мягкого пуска и защиты двигателя без регулирования скорости, ESQ-GS7 становится экономически выгодным решением. Вы получаете ключевые преимущества управления пуском без переплаты за избыточный функционал.

Почему выбирают ESQ GS7

Серия ESQ-GS7 сочетает широкий диапазон мощностей, промышленную надежность и простоту эксплуатации. Линейка поддерживает электродвигатели от 11 до 630 кВт, а модели до 320 кВт дополнительно оснащаются встроенным байпасом, который уменьшает тепловые потери и повышает эффективность работы после завершения разгона. Настраиваемые параметры пуска, развитая система защит и удобная панель управления позволяют быстро адаптировать устройство практически к любому технологическому процессу.

Если вы подбираете решение для насосной станции, компрессора, вентиляционной установки, транспортера, дробилки или другого промышленного оборудования, ознакомьтесь с моделями серии ESQ-GS7. Выберите исполнение, соответствующее мощности двигателя и условиям эксплуатации, чтобы обеспечить безопасный запуск, продлить срок службы оборудования и снизить эксплуатационные расходы.

Снижайте износ уже сегодня

Каждый жесткий пуск сокращает ресурс двигателя и увеличивает риск аварии. Не откладывайте модернизацию.

Выберите устройства плавного пуска ESQ GS7, подберите нужную мощность и обеспечьте вашему оборудованию мягкий старт, стабильную работу и долгий срок службы уже сейчас!
