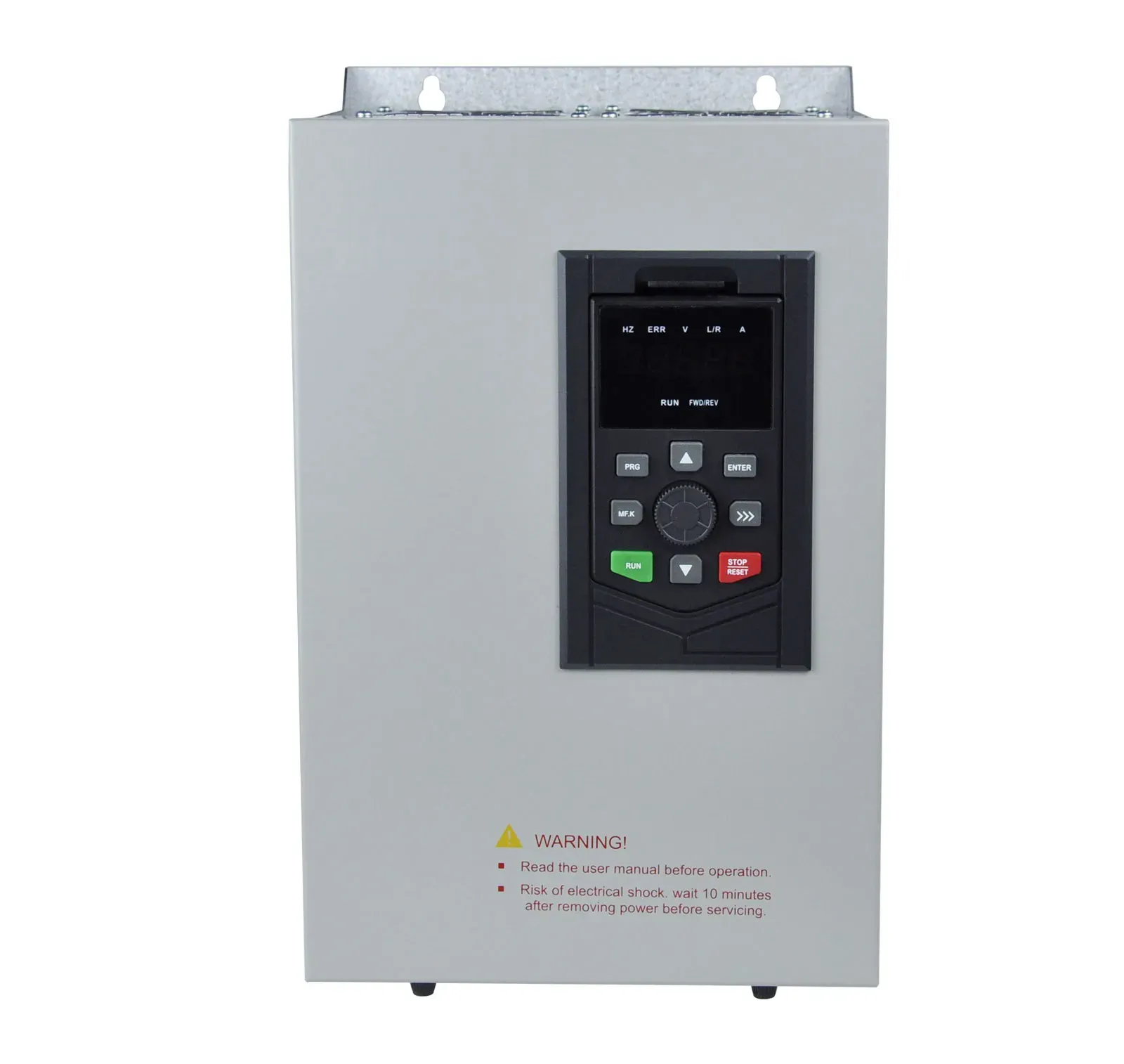

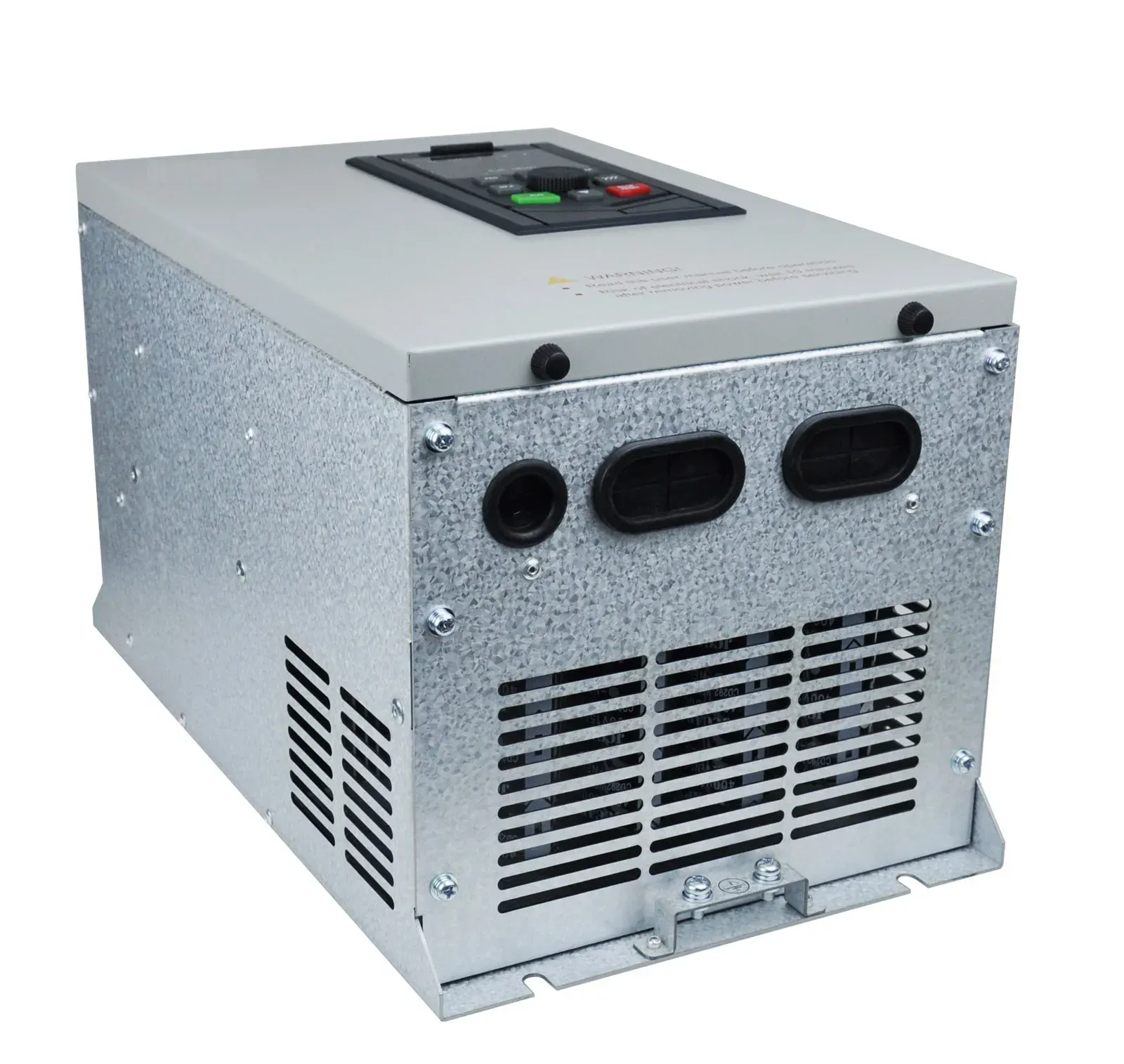

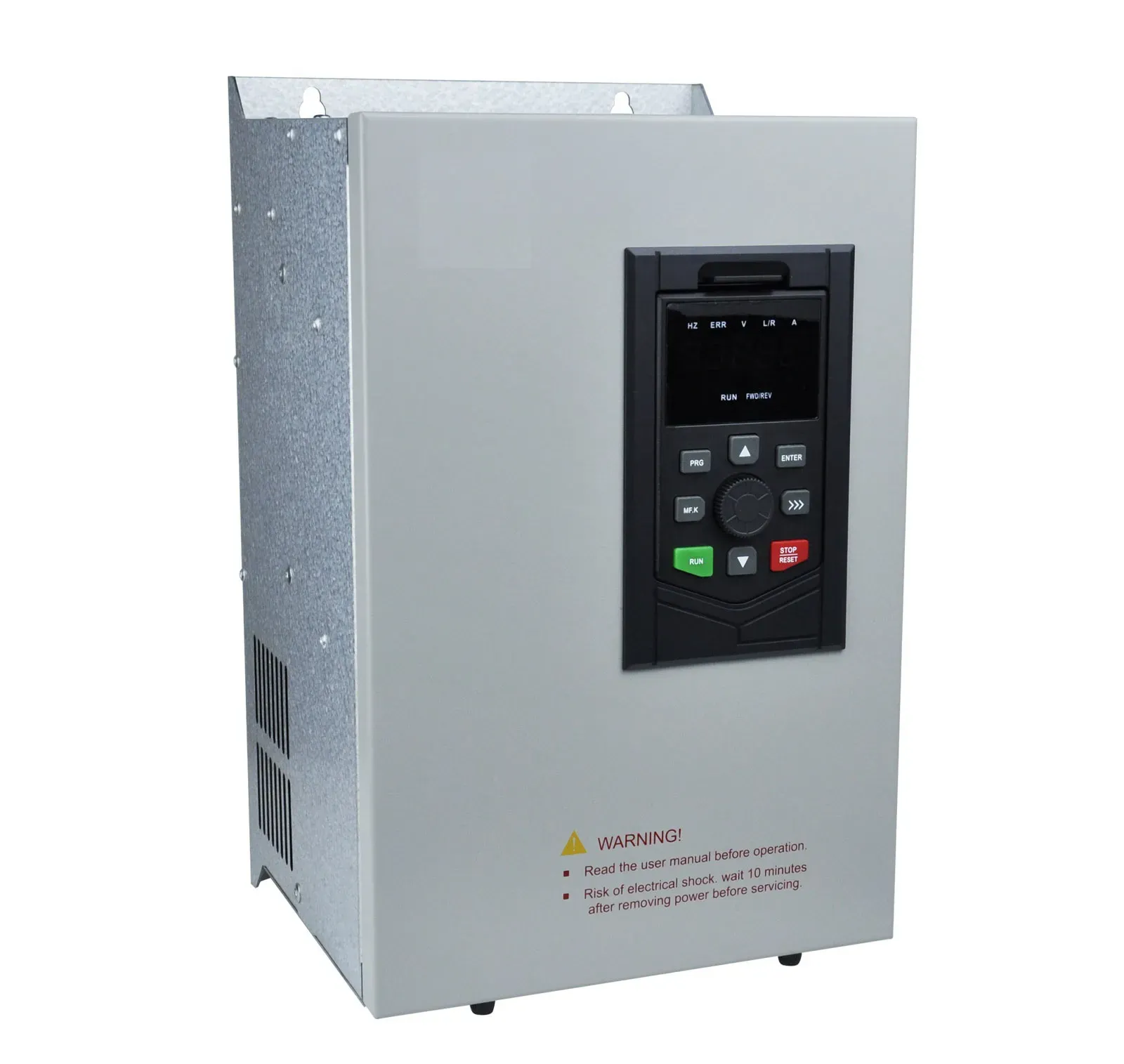

EFIP-LA3-022G/030P-4T ПРАКТИК Преобразователь частоты 22 кВт 380 В
70 700 ₽
Производитель: ПРАКТИК
Серия: Преобразователь частоты
Артикул: EFIP-LA3-022G/030P-4T
Состояние: Новое
Мощность: 22 кВт
Ток: 45 А
Напряжение: 380 В
Степень защиты: IP20
Габаритный размер ШхВхГ: 215х415х220 мм
Вес: 10 кг
Инжиниринговые услуги ООО «Гекомс»: Параметрирование и наладка
- Описание
- Характеристики
- Сертификат
- Видео
- Инструкция
- Схема
- Артикул
- Техника
- Отзывы (0)
- Доставка и Оплата
Описание
Цена на Частотный преобразователь ПРАКТИК EFIP-LA3-022G/030P-4T (22 кВт, 45 А, 380 В) является базовой и может быть ниже, чем указана на сайте.
Для того, чтобы купить с индивидуальной скидкой, пришлите Ваш запрос на info@gekoms.ru Не забудьте приложить карточку Вашей компании.
Для прочтения описаний и скачивания инструкций перейдите в Каталог
Преобразователь частоты ПРАКТИК EFIP-LA3-022G/030P-4T предназначен для точного управления электродвигателями в промышленных установках с высокими требованиями к динамике и стабильности. Частотник поддерживает скалярное управление U/f, бездатчиковое векторное управление SVC и векторное управление с обратной связью FVC.
Устройство обеспечивает пусковой крутящий момент до 150-180%, точность регулирования скорости до ±0,02% и диапазон частот до 500 Гц. Перегрузочная способность позволяет уверенно работать при переменных нагрузках и тяжелых пусках. Встроенные функции ПИД-регулирования и простого ПЛК сокращают потребность во внешних контроллерах.
Преобразователь работает от сети 3×380-440 В, оснащен многоуровневой защитой от перегрева, перенапряжения и обрыва фаз. Интерфейс RS-485 с поддержкой Modbus RTU упрощает интеграцию в АСУ ТП, а опциональные модули расширяют возможности связи и обратной связи по скорости.
ПЧ EFIP-LA3 подходит для насосов, вентиляторов, конвейеров и технологических линий, где важны точность, надежность и энергоэффективность.
Официальный сайт производителя: https://pr52.ru/
Детали
| Мощность, кВт | |
|---|---|
| Ток, А | |
| Напряжение, В | |
| Степень защиты | |
| Бренд | |
| Модель |
Схема
Артикул
Техника
| Характеристика | Описание |
|---|---|
| Выходная частота | FVC: 0 ~ 500Гц U/f: 0 ~ 500Гц |
| Несущая частота | 0.5кГц~16кГц, регулируется автоматически в зависимости от характера нагрузки |
| Разрешение задания входной частоты | Цифровая настройка: 0.01Гц Аналоговая настройка: максимальная частота x 0.025% |
| Точность задания входной частоты | Цифровая настройка: максимальная частота x ±0.01% Аналоговая настройка: максимальная частота x ±0.01% |
| Режимы управления | Векторной управление без обратной связи (SVC) Векторное управление с обратной связью (FVC) Скалярное управление (U/f) |
| Пусковой крутящий момент | G: 0,5 Гц / 150% (SVC) | 0Гц / 180% (FVC) P: 0,5 Гц / 100% |
| Коэффициент регулировки скорости | 1:100(SVC) 1:1000(FVC) |
| Точность контроля скорости | ±0,5% (SVC) ±0,02% (FVC) |
| Точность задания момента | ±5% (FVC) |
| Перегрузочная способность | G: 150% номинального тока 60с; 180% номинального тока 3с P: 120% номинального тока 60с; 150% номинального тока 3с |
| Режим управления крутящим моментом | Автоматическое увеличение крутящего момента; Ручное увеличение крутящего момента 0,1%~30% |
| Автонастройка двигателя | Автонастройка под нагрузкой; автонастройка без нагрузки |
| Построение кривой U/f | Кривая U/f по 2 точкам, многоточечная кривая U/f, кривая U/f (1.2-мощности U/f, 1.4- мощности U/f, 1.6- мощности U/f,1.8-мощности U/f, 2- мощности U/f) |
| Настраиваемая кривая U/f | Разделенная кривая U/f |
| Кривая разгона/торможения | Линейная или S-образная кривая разгона/торможения. 4 типа времени разгона/торможения, диапазон 0,0~6500,0 с |
| Торможение постоянным током | Частота: 0.00Гц~максимальная частота Время торможения: 0.0s~36.0с Тормозной ток: 0.0%~100.0% |
| Толчковый режим | Частота: 0.00Гц~50.00Гц Время разгона/торможения в толчковом режиме: 0.0с~6500.0с |
| Простой ПЛК | Многоскоростные настройки, до 16 режимов скорости |
| Функция ПИД регулятора | Встроенный ПИД регулятор |
| Автонастройка напряжения (AVR) | Автоматическое поддержание постоянного выходного напряжения при изменении сетевого напряжения |
| Функции защиты | Обнаружение короткого замыкания двигателя при включении питания, защита от потери входной/выходной фазы, защита от перегрузки по току, защита от перенапряжения, защита от пониженного напряжения, защита от перегрева и защита от перегрузки |
| Непрерывная работа при кратковременной потере питания | Эта функция позволяет компенсировать снижение напряжения путем снижения выходной частоты, чтобы привод работал без перерыва |
| Виртуальные клеммы ввода-вывода | 5 групп виртуальных вводов/выводов, реализация простого логического управления |
| Протоколы связи (опционально) | поддержка 4 протоколов: Modbus (встроенный); Profibus-DP, CANlink, CANopen (опционально) |
| Работа с несколькими двигателями | Поддержка работы с несколькими двигателями |
| Работа с энкодером (опционально) | Инкрементальный энкодер, резольверный, SIN/COS энкодер |
| Контроль времени | Функция управления временем: 0,0~6500,0 мин |
| Защита двигателя от перегрева | Требуется дополнительная плата расширения ввода/вывода. |
| Оценка отклонения скорости | Функция оценки отклонения скорости для своевременного обнаружения позиционных рисков |
| Принудительное переключение скорости | Функция принудительного переключения скорости |
| Прямой ход | Работа без проскальзывания |
| Компенсация пускового момента | Три режима компенсации пускового момента: аналоговый, цифровой, без тензодатчика |
| Способы управления | Панель управления, выносной терминал, по протоколам связи |
| Способы задания частоты | 4 типа настройки: цифровая настройка, многоскоростная настройка, настройка аналогового напряжения 1, настройка аналогового напряжения 2 |
| Вспомогательный источник частоты | 10 вспомогательных источников частоты |

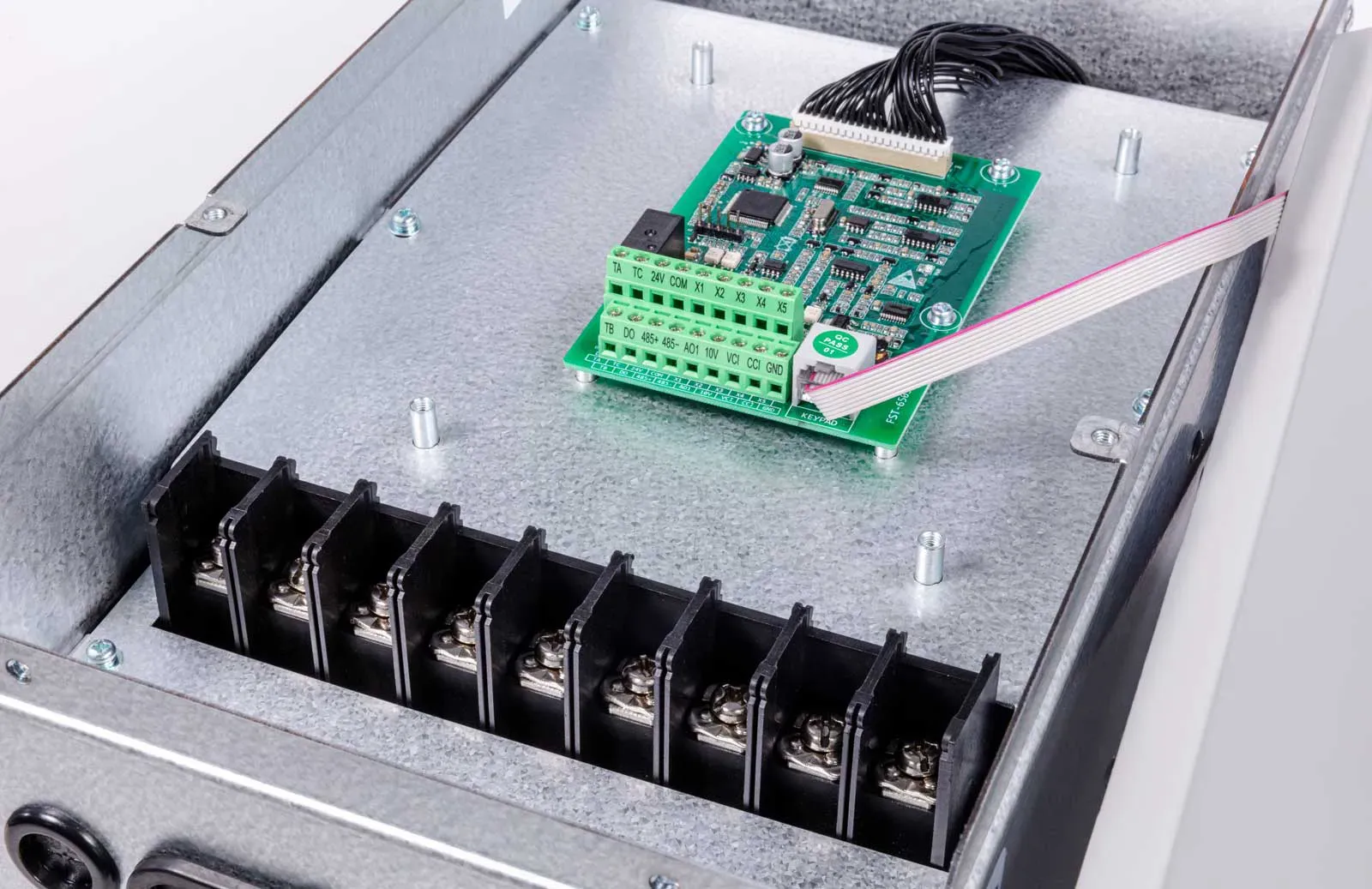

| Входы | 5 клемм DI, один высокоскоростной импульсный вход 2 клеммы AI, одна по входу по напряжению, вторая настраиваемая по входу или напряжению |
| Выходы | 1 выход DO 1 релейный выход 1 терминал AO (0/4 ~ 20мА или 0/2 ~ 10B) |
| Панель управления с LED дисплеем | Для мониторинга и управления |
| Дисплей внешний | Внешний ЖК дисплей заказывается отдельно |
| Блокировки | Настройка полной или частичной блокировки клавиш и настраиваемых ими функций |
| Дополнительное оборудование | ЖК-панель, элементы тормозной системы, коммуникационная карта RS-485, Profibus-DP, CANlink, CANopen, карта подключения энкодера |
| Место установки | В помещении, без воздействия прямых солнечных лучей, пыли, металлических частиц и других механических взвесей в воздухе, без агрессивных жидкостей и газов, масляного тумана и солей, избегайте попадания дождя и влаги в помещение. |
| Высота | До 1000м (снижение 1% на каждые 100м высоту) |
| Температура окружающей среды | от -10°C до 40 °C (при температуре окружающей среды выше 40°C снижение мощности, максимально допустимая температура 50°C) |
| Влажность | Максимальная относительная влажность воздуха 95%, не допускать образование конденсата |
| Вибрации | Не более 5.9м/с²(0.6г) |
| Температура хранения | От -20°C до +60°C |
| Степень защиты IP | IP20 |
| Уровень загрязнения | PD2 |
| Система заземления | TN, TT |
