Контроллеры управления насосами ОВЕН СУНА-122
ОВЕН СУНА-122 — специализированные контроллеры управления насосными станциями с поддержкой преобразователей частоты, каскадного регулирования и интеллектуального распределения нагрузки между насосами. Серия разработана для автоматизации систем водоснабжения, повышения давления, КНС, резервуарных комплексов и промышленных инженерных сетей, где критически важны стабильность давления, защита оборудования и снижение энергопотребления.
Контроллер управляет двумя или тремя насосами одновременно, автоматически регулирует производительность системы и обеспечивает устойчивую работу даже при переменной нагрузке. Благодаря встроенному ПИД-регулятору СУНА-122 поддерживает плавное изменение производительности насосной группы через ПЧ и минимизирует гидроудары в трубопроводах.
Инжиниринговые услуги ООО «Гекомс»: Программируем и разрабатываем АСУ ТП
Документация: Инструкция, Руководство, Сертификат, Паспорт
Характеристики: Вес, Габаритные размеры, Выбрать и Купить в Иркутске
| Артикул | Напр-е | Насосы | Алг-тм | DI | AI | DO | AO | RS-485 | IP | Размеры ШВГ | Вес | Цена с НДС |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 24 В DC | ||||||||||||
| СУНА-122.24.00.00 | 24 В DC | 2 или 3 | 00.00 | 8 | 4 | 8 | 1 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 18 415 руб |
| СУНА-122.24.04.20 | 24 В DC | 2 | 04.20 | 8 | 4 | 8 | 1 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 18 415 руб |
| СУНА-122.24.05.10 | 24 В DC | 3 | 05.10 | 8 | 4 | 8 | 1 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 18 415 руб |
| СУНА-122.24.05.20 | 24 В DC | 3 | 05.20 | 8 | 4 | 8 | 1 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 18 415 руб |
| СУНА-122.24.05.30 | 24 В DC | 3 | 05.30 | 8 | 4 | 8 | 1 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 18 415 руб |
| СУНА-122.24.07.20 | 24 В DC | 2 | 07.20 | 8 | 4 | 8 | 1 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 18 415 руб |
| 220 В AC | ||||||||||||
| СУНА-122.220.00.00 | 220 В AC | 2 или 3 | 00.00 | 8 | 4 | 8 | 1 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 18 415 руб |
| СУНА-122.220.04.20 | 220 В AC | 2 | 04.20 | 8 | 4 | 8 | 1 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 18 415 руб |
| СУНА-122.220.05.10 | 220 В AC | 3 | 05.10 | 8 | 4 | 8 | 1 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 18 415 руб |
| СУНА-122.220.05.20 | 220 В AC | 3 | 05.20 | 8 | 4 | 8 | 1 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 18 415 руб |
| СУНА-122.220.05.30 | 220 В AC | 3 | 05.30 | 8 | 4 | 8 | 1 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 18 415 руб |
| СУНА-122.220.07.20 | 220 В AC | 2 | 07.20 | 8 | 4 | 8 | 1 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 18 415 руб |
Расшифровка артикула
Алгоритмы управления
| № алг-ма | Название | Описание | Схема | Пример | Спецификация |
|---|---|---|---|---|---|
| 04.20 | Регулирование давления (2 насоса) по аналоговому датчику давления | 1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса |  |  | Спецификация (СКАЧАТЬ) |
| 05.10 | Регулирование давления (3 насоса) по аналоговому датчику давления | 1 частотный преобразователь, постоянный мастер без чередования |  |  | Спецификация (СКАЧАТЬ) |
| 05.20 | Регулирование давления (3 насоса) по аналоговому датчику давления | 1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса |  |  | Спецификация (СКАЧАТЬ) |
| 05.30 | Регулирование давления (3 насоса) по аналоговому датчику давления | 1 частотный преобразователь, переменный мастер с чередованием |  | | Спецификация (СКАЧАТЬ) |
| 07.20 | Регулирование уровня (2 насоса) по аналоговому датчику уровня | 1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса |  |  | Спецификация (СКАЧАТЬ) |
Видео
Управление каскадом насосов. Постоянный мастер.
Управление каскадом насосов. Постоянный мастер с чередованием.
Управление каскадом насосов. Переменный мастер с чередованием.
Где применяется
Серия особенно востребована в объектах:
- ЖКХ;
- насосных станциях повышения давления;
- технологических линиях;
- системах циркуляции;
- резервуарных узлах;
- КНС;
- промышленных предприятиях;
- автоматизированных инженерных системах.
5 алгоритмов управления насосными станциями
ОВЕН СУНА-122 поддерживает 5 специализированных алгоритмов управления насосами с частотным регулированием и каскадной логикой работы. Каждый алгоритм адаптирован под определенный тип насосной станции и позволяет быстро запускать объект без сложного программирования.
Алгоритм 04.20
Режим предназначен для управления двумя насосами с преобразователем частоты и поддержанием давления по датчикам прямого и обратного давления.
Контроллер:
- регулирует производительность;
- управляет ПЧ;
- переключает насосы между сетью и ПЧ;
- контролирует аварии насосов;
- отслеживает датчики давления;
- обеспечивает автоматическую защиту оборудования.

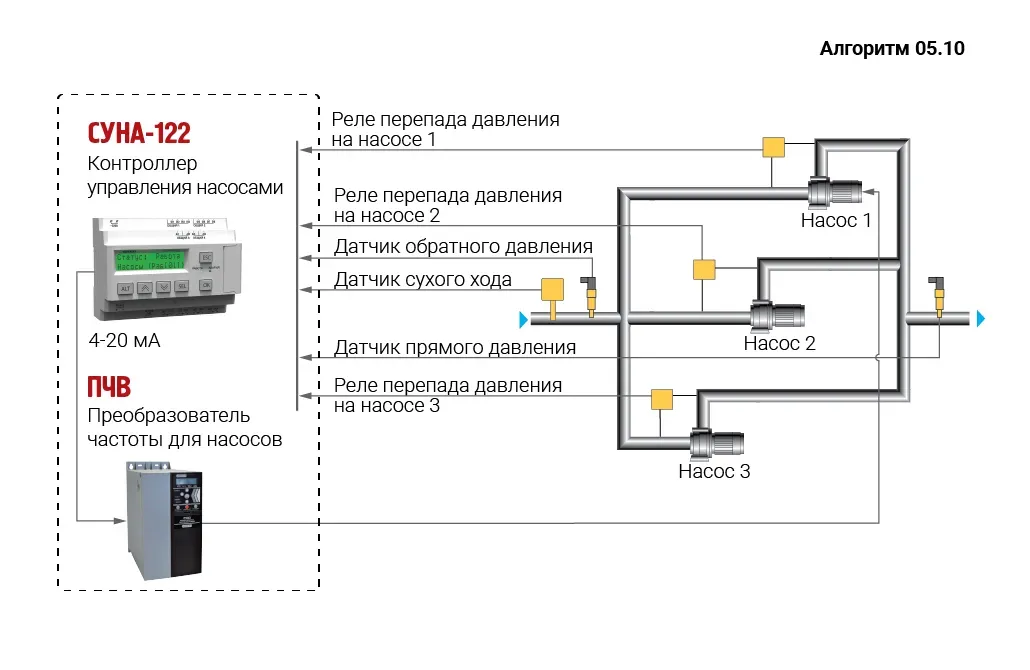

Алгоритм 05.10
Алгоритм используется для трех насосов с частотным регулированием. Все насосы работают через ПЧВ, а система автоматически распределяет нагрузку между агрегатами.
Такой режим позволяет:
- сократить пиковые нагрузки;
- снизить потребление электроэнергии;
- уменьшить износ двигателей;
- поддерживать стабильное давление;
- повысить ресурс насосной станции.
Алгоритм 05.20
Режим поддерживает комбинированную работу насосов: часть агрегатов может запускаться напрямую от сети, а часть — через преобразователь частоты.
Контроллер автоматически:
- подключает резервные насосы;
- управляет мощностью ПЧ;
- поддерживает заданную уставку;
- регулирует производительность системы.
Алгоритм 05.30
Алгоритм предназначен для каскадного управления тремя насосами с переменным распределением нагрузки и интеллектуальным управлением ПЧВ.
Режим особенно эффективен для:
- многонасосных станций;
- систем с переменным расходом;
- объектов с неравномерным потреблением;
- промышленных инженерных сетей.
Алгоритм 07.20
Алгоритм разработан для управления насосами по уровню жидкости с поддержкой аналогового датчика уровня и аварийных уставок.
Контроллер:
- поддерживает режим заполнения;
- управляет осушением;
- предотвращает переполнение емкости;
- защищает насосы от сухого хода;
- контролирует аварийные уровни.
Интеллектуальное каскадное управление
СУНА-122 автоматически регулирует количество работающих насосов в зависимости от нагрузки системы. При увеличении расхода контроллер подключает дополнительные насосы, а при снижении потребления — отключает их без резких скачков давления.
Для трех насосов расчетная производительность регулируется в диапазоне 0–300 %, где 100 % соответствует полной мощности одного насоса. Контроллер использует встроенный гистерезис 10 %, который снижает количество переключений и продлевает срок службы оборудования.
Система автоматически:
- меняет насос-мастер;
- распределяет наработку;
- включает резервные агрегаты;
- выдерживает паузы стабилизации;
- управляет задержками запуска и отключения.
Работа с преобразователями частоты
СУНА-122 полностью адаптирован для насосных станций с ПЧ. Контроллер регулирует частоту вращения насосов через аналоговый выход 4…20 мА.
Пользователь может задавать:
- минимальную частоту от 15 до 50 Гц;
- параметры ПИД-регулятора;
- время стабилизации;
- зоны нечувствительности;
- аварийные пределы давления;
- время подключения насосов.
Поддержка режима «Сон» позволяет автоматически отключать насос-мастер при работе на минимальной мощности, что дополнительно сокращает энергозатраты.
ПИД-регулирование давления и уровня
Встроенный ПИД-регулятор обеспечивает плавное изменение производительности насосной станции без гидроударов и резких скачков давления.
Контроллер поддерживает:
- регулирование давления;
- регулирование разности давлений;
- управление уровнем жидкости;
- режим заполнения емкости;
- режим осушения резервуаров.
Для аналоговых датчиков используется масштабирование сигналов 4…20 мА с настройкой верхней и нижней границы измерения.
Расширенные защиты насосного оборудования
Серия СУНА-122 обеспечивает комплексную защиту насосной станции и предотвращает аварийные ситуации до выхода оборудования из строя.
Контроллер поддерживает:
- защиту от сухого хода;
- контроль PDS;
- защиту от превышения давления;
- контроль аварии ПЧ;
- автоматический перезапуск;
- контроль времени разгона;
- фильтрацию входных сигналов;
- защиту при длительном простое;
- тестовый прогон насосов.
Если насос не создает перепад давления за заданное время, контроллер фиксирует неисправность и автоматически запускает резервный агрегат. После 5 неудачных попыток система переводит насос в аварию.
Удобная настройка через Owen Configurator
Настройка и обновление выполняются через Owen Configurator. ПО позволяет:
- сохранять конфигурации;
- обновлять встроенное ПО;
- отслеживать параметры онлайн;
- копировать настройки;
- ускорять пусконаладку;
- диагностировать систему.
Контроллер поддерживает мониторинг параметров в режиме реального времени и быстрое обновление прошивки.
Панель оператора и индикация
На лицевой панели расположены:
- двухстрочный ЖК-дисплей;
- 6 кнопок управления;
- светодиоды режимов работы и аварий;
- меню диагностики;
- тестирование входов и выходов.
Контроллер отображает:
- текущее давление;
- состояние насосов;
- мощность ПЧ;
- активные аварии;
- количество работающих насосов;
- режим системы.
Монтаж и промышленное исполнение
СУНА-122 устанавливается на стандартную DIN-рейку 35 мм. Конструкция клемм обеспечивает быструю замену контроллера без демонтажа подключенных линий связи.
Прибор соответствует требованиям ГОСТ IEC 61131-2-2012 и рассчитан на эксплуатацию в составе промышленных шкафов автоматики.
Почему выбирают СУНА-122
СУНА-122 объединяет функции ПИД-регулятора, контроллера насосной станции, модуля аварийной защиты и каскадного управления в одном устройстве. Контроллер помогает автоматизировать инженерные системы без сложного программирования и существенно сокращает время запуска объекта.
Серия позволяет:
- снизить эксплуатационные расходы;
- уменьшить энергопотребление;
- продлить срок службы насосов;
- обеспечить стабильное давление;
- повысить надежность насосной станции;
- автоматизировать работу оборудования.
Выбирайте ОВЕН СУНА-122 для современных насосных станций, где необходимы точное регулирование, работа с ПЧ и интеллектуальная защита оборудования.
