Контроллеры управления насосами ОВЕН СУНА-121
Современные насосные станции требуют не просто включения и отключения оборудования, а интеллектуального управления с учетом давления, уровня жидкости, защиты двигателей и равномерного распределения нагрузки. Контроллеры ОВЕН СУНА-121 решают эти задачи в автоматическом режиме и помогают построить надежную систему управления насосами для водоснабжения, повышения давления, канализационных насосных станций, резервуаров и технологических объектов.
Линейка СУНА-121 поддерживает до 3 насосов одновременно и включает 8 встроенных алгоритмов работы для различных сценариев эксплуатации. Контроллер управляет насосными группами, отслеживает аварии, контролирует датчики, защищает оборудование от сухого хода и перегрева, а также обеспечивает стабильную работу системы даже при интенсивных нагрузках.
Инжиниринговые услуги ООО «Гекомс»: Программируем и разрабатываем АСУ ТП
Документация: Инструкция, Руководство, Сертификат, Паспорт
Характеристики: Вес, Габаритные размеры, Выбрать и Купить в Иркутске
| Артикул | Напр-е | Алг-тм | DI | AI | DO | RS-485 | IP | Размеры ШВГ | Вес | Цена с НДС |
|---|---|---|---|---|---|---|---|---|---|---|
| 24 В DC | ||||||||||
| СУНА-121.24.00.00 | 24 В DC | 00.00 | 8 | 4 | 8 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 16 463 руб |
| СУНА-121.24.01.00 | 24 В DC | 01.00 | 8 | 4 | 8 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 16 463 руб |
| СУНА-121.24.02.00 | 24 В DC | 02.00 | 8 | 4 | 8 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 16 463 руб |
| СУНА-121.24.03.00 | 24 В DC | 03.00 | 8 | 4 | 8 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 16 463 руб |
| СУНА-121.24.04.00 | 24 В DC | 04.00 | 8 | 4 | 8 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 16 463 руб |
| СУНА-121.24.05.00 | 24 В DC | 05.00 | 8 | 4 | 8 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 16 463 руб |
| СУНА-121.24.06.00 | 24 В DC | 06.00 | 8 | 4 | 8 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 16 463 руб |
| СУНА-121.24.07.00 | 24 В DC | 07.00 | 8 | 4 | 8 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 16 463 руб |
| СУНА-121.24.08.00 | 24 В DC | 08.00 | 8 | 4 | 8 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 16 463 руб |
| СУНА-121.24.09.00 | 24 В DC | 09.00 | 8 | 4 | 8 | 2 | IP20 | 123x90x58 мм | 0,6 кг | 18 251 руб |
| 220 В AC | ||||||||||
| СУНА-121.220.00.00 | 220 В AC | 00.00 | 8 | 4 | 8 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 16 463 руб |
| СУНА-121.220.01.00 | 220 В AC | 01.00 | 8 | 4 | 8 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 16 463 руб |
| СУНА-121.220.02.00 | 220 В AC | 02.00 | 8 | 4 | 8 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 16 463 руб |
| СУНА-121.220.03.00 | 220 В AC | 03.00 | 8 | 4 | 8 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 16 463 руб |
| СУНА-121.220.04.00 | 220 В AC | 04.00 | 8 | 4 | 8 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 16 463 руб |
| СУНА-121.220.05.00 | 220 В AC | 05.00 | 8 | 4 | 8 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 16 463 руб |
| СУНА-121.220.06.00 | 220 В AC | 06.00 | 8 | 4 | 8 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 16 463 руб |
| СУНА-121.220.07.00 | 220 В AC | 07.00 | 8 | 4 | 8 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 16 463 руб |
| СУНА-121.220.08.00 | 220 В AC | 08.00 | 8 | 4 | 8 | 1 | IP20 | 123x90x58 мм | 0,6 кг | 16 463 руб |
| СУНА-121.220.09.00 | 220 В AC | 09.00 | 8 | 4 | 8 | 2 | IP20 | 123x90x58 мм | 0,6 кг | 18 251,20 руб |
Расшифровка артикула
Алгоритмы управления
| № алг-ма | Название | Описание | Схема | Пример | Спецификация |
|---|---|---|---|---|---|

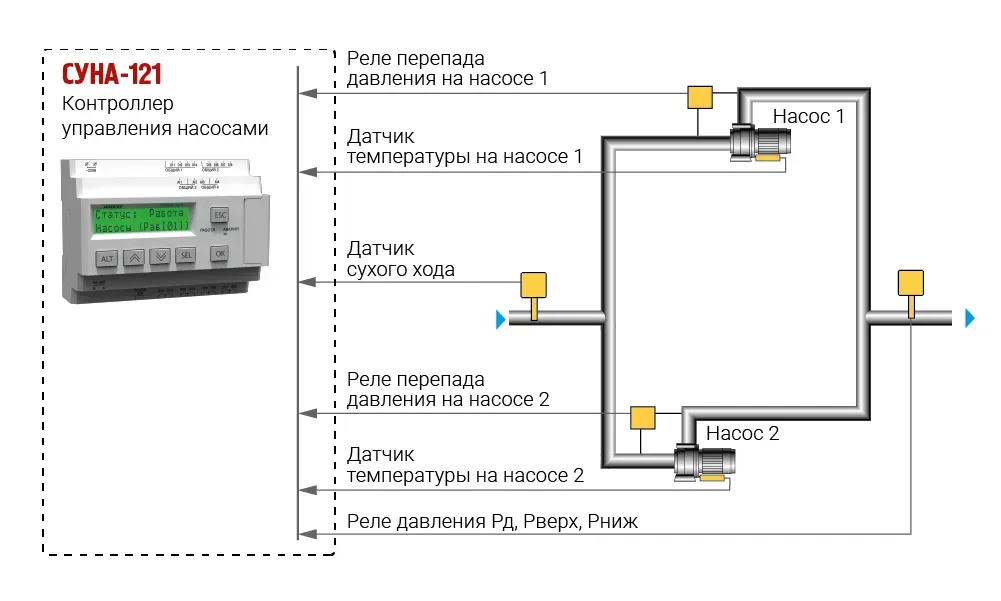

| 01.00 | Чередование 2-х насосов. | Управление насосной станцией из двух насосов одного типоразмера. |  |  | Спец-ия (СКАЧАТЬ) |
| 02.00 | Чередование 3-х насосов. | Управление насосной станцией из трех насосов одного типоразмера. |  |  | Спец-ия (СКАЧАТЬ) |
| 03.00 | Регулирование давления 2-мя насосами по реле давления. | Управление насосной станцией из двух насосов одного типоразмера. Регулирование давления на выходе насосной станции обеспечивается включением/отключением необходимого количества насосов по сигналам от дискретных датчиков выходного давления. |  |  | Спец-ия (СКАЧАТЬ) |

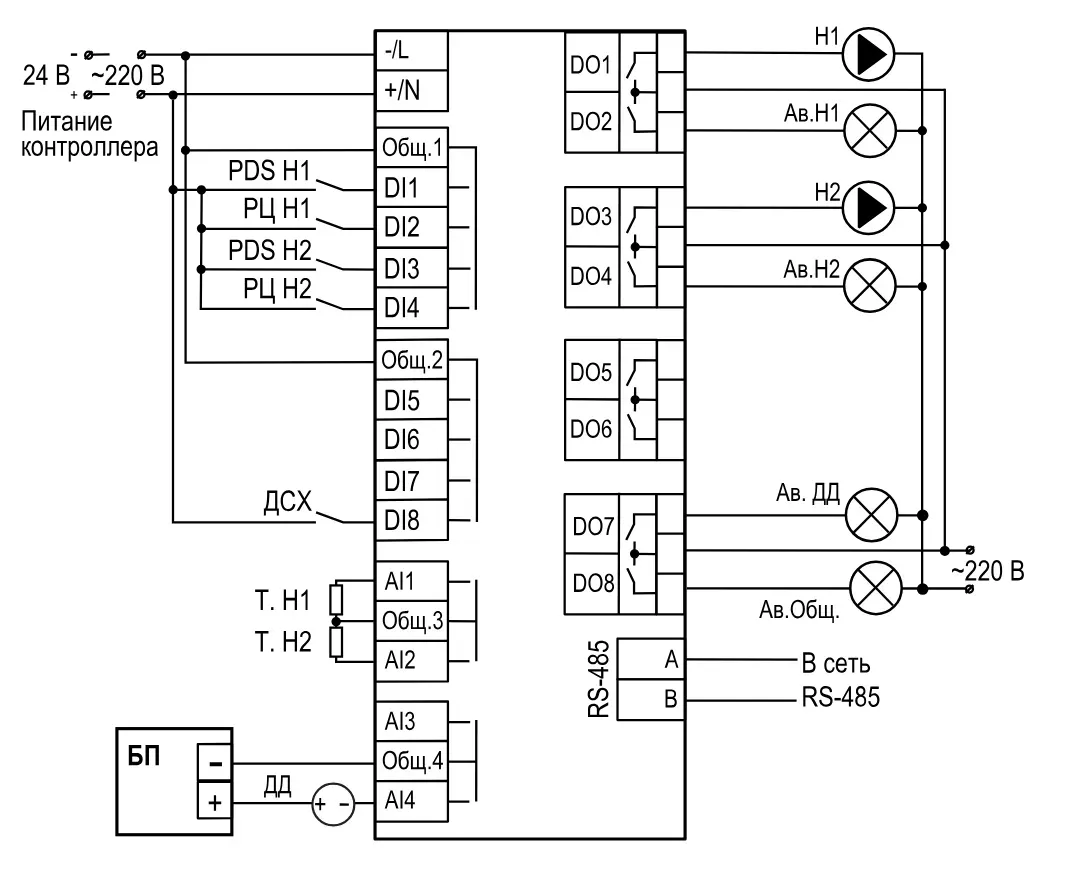

| 04.00 | Регулирование давления 2-мя насосами по аналоговому датчику давления. | Управление насосной станцией из двух насосов одного типоразмера. Регулирование давления на выходе насосной станции обеспечивается включением/отключением необходимого количества насосов по сигналу от аналогового датчика давления. |  |  | Спец-ия (СКАЧАТЬ) |

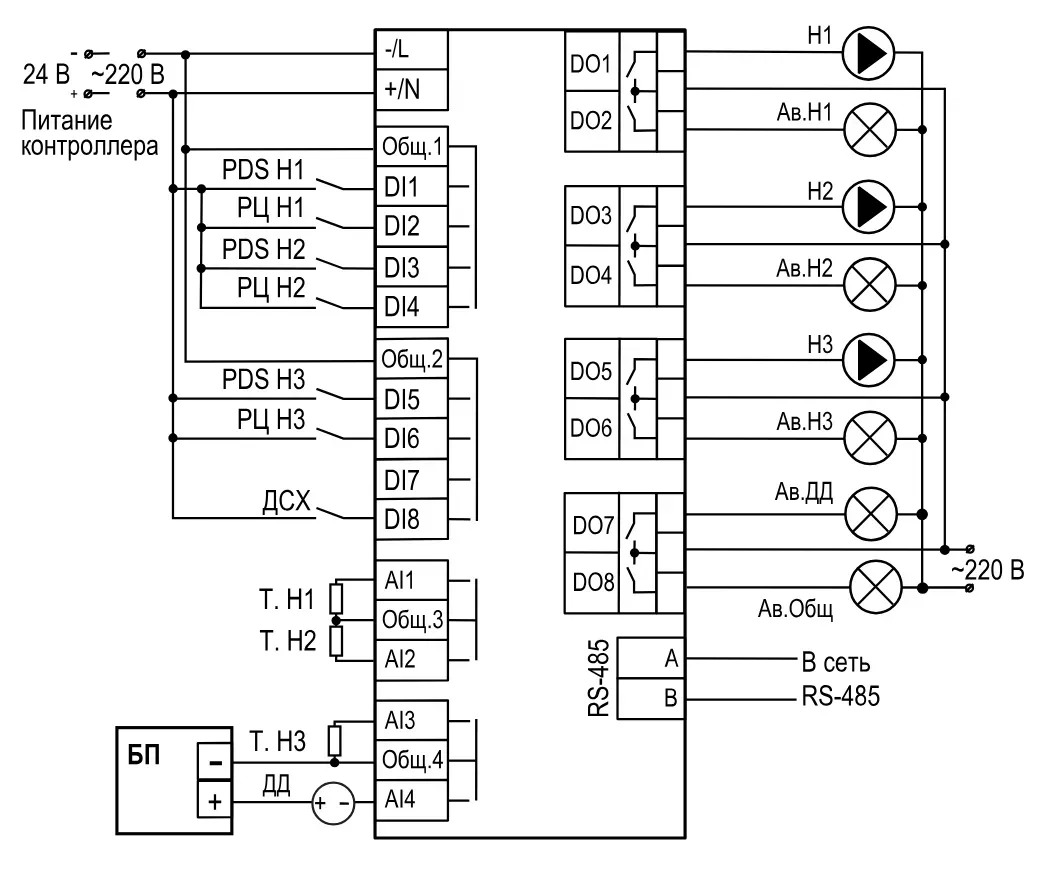

| 05.00 | Регулирование давления 3-мя насосами по аналоговому датчику давления. | Управление насосной станцией из трех насосов одного типоразмера. Регулирование давления на выходе насосной станции обеспечивается включением/отключением необходимого количества насосов по сигналу от аналогового датчика давления. |  |  | Спец-ия (СКАЧАТЬ) |

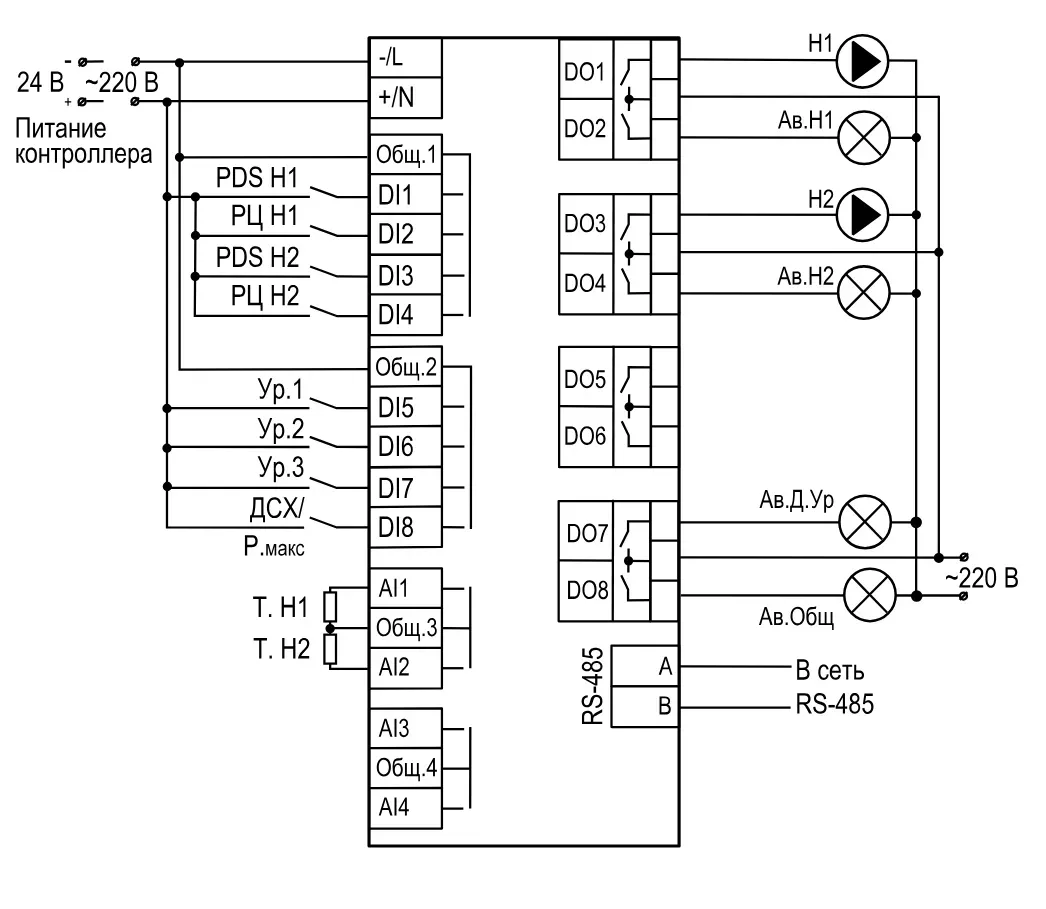

| 06.00 | Заполнение или осушение резервуара 2-мя насосами по дискретным датчикам уровня. | Управление насосной станцией из двух насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем наполнения или осушения1 по показаниям дискретных датчиков уровня. |  |  | Спец-ия (СКАЧАТЬ) |

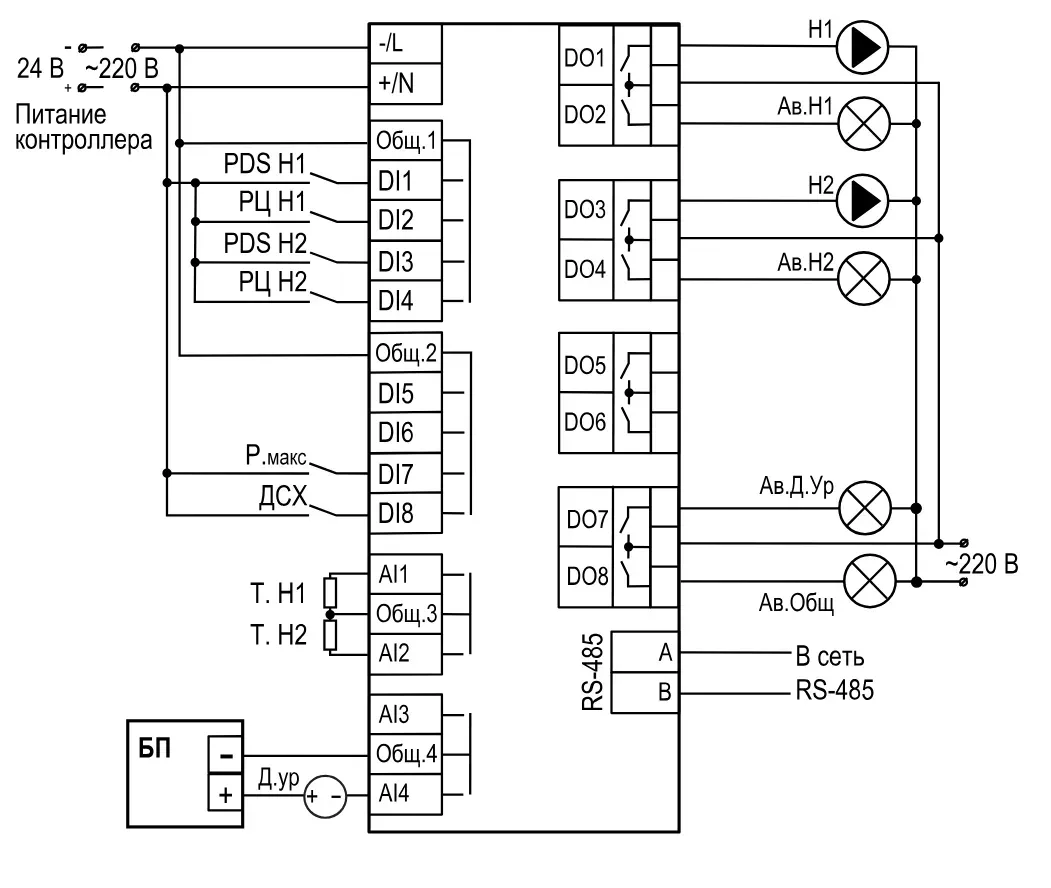

| 07.00 | Заполнение или осушение резервуара 2-мя насосами по аналоговому датчику уровня. | Управление насосной станцией из двух насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем наполнения или осушения1 по показаниям аналогового датчика уровня. |  |  | Спец-ия (СКАЧАТЬ) |
| 08.00 | Заполнение или осушение резервуара 3-мя насосами по аналоговому датчику уровня. | Управления насосной станцией из трех насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем наполнения или осушения1 по показаниям аналогового датчика уровня. |  |  | Спец-ия (СКАЧАТЬ) |
| 09.00 | Канализационная насосная станция, осушение резервуара 2-мя насосами | Управление канализационной насосной станцией из двух насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем осушения по показаниям аналогового и дискретного датчиков уровня или 4 дискретных датчиков уровня. |  |  | Спец-ия (СКАЧАТЬ) |
Видео
Как защитить насос от поломки?
Обзор СУНА-121.09
Почему выбирают СУНА-121
Контроллер СУНА-121 значительно сокращает время проектирования шкафов автоматики и упрощает ввод оборудования в эксплуатацию. Вместо программирования ПЛК пользователь получает готовый прибор с уже встроенными алгоритмами управления насосами.
Основные преимущества серии:
- управление 2 или 3 насосами;
- поддержка аналоговых и дискретных датчиков;
- автоматическое чередование насосов;
- защита от сухого хода;
- контроль аварий;
- поддержание давления и уровня;
- равномерное распределение наработки;
- работа с датчиками температуры;
- подключение к SCADA и OwenCloud;
- настройка через бесплатный Owen Configurator;
- интерфейс Modbus RTU/ASCII.
Контроллер особенно востребован в системах:
- водоснабжения;
- повышения давления;
- КНС;
- резервуарных станций;
- дренажных систем;
- промышленных насосных узлов;
- ЖКХ и инженерных сетей.
9 алгоритмов управления насосами
Серия СУНА-121 охватывает сразу несколько типов задач. Пользователь выбирает нужный алгоритм под конкретный объект без сложной доработки системы.
Алгоритмы чередования насосов
Алгоритмы 01.00 и 02.00 предназначены для управления 2 или 3 насосами одинаковой производительности. Контроллер автоматически чередует оборудование и выравнивает моторесурс насосов. Это снижает износ и продлевает срок службы станции.
Поддержание давления
Алгоритмы 03.00, 04.00 и 05.00 поддерживают стабильное давление в системе по дискретным или аналоговым датчикам. Контроллер автоматически подключает дополнительные насосы при росте потребления и отключает их при снижении нагрузки.
Это особенно важно для:
- жилых комплексов;
- бизнес-центров;
- производственных предприятий;
- систем повышения давления;
- водозаборных станций.
Контроль уровня жидкости
Алгоритмы 06.00, 07.00 и 08.00 управляют насосами по датчикам уровня и подходят для резервуаров, емкостей и КНС. Контроллер поддерживает как дискретные, так и аналоговые датчики уровня.
Автоматика предотвращает переполнение резервуаров и защищает оборудование от работы без жидкости.
Технические характеристики СУНА-121
Контроллер сочетает компактные размеры и промышленный функционал.
Основные параметры
- питание: 230 В AC или 24 В DC;
- диапазон питания AC: 94…264 В;
- диапазон питания DC: 19…30 В;
- потребляемая мощность: до 17 ВА;
- 8 дискретных входов;
- 4 аналоговых входа;
- 8 релейных выходов;
- ток коммутации реле: до 5 А;
- поддержка сигналов 4…20 мА;
- погрешность аналоговых входов: ±0,5 %;
- время опроса входов: 10 мс;
- интерфейс Modbus RTU/ASCII;
- корпус на DIN-рейку 35 мм;
- степень защиты IP20;
- габариты: 123×90×58 мм;
- срок службы: до 10 лет.
Надежная защита насосного оборудования
СУНА-121 постоянно контролирует состояние насосной станции и мгновенно реагирует на нештатные ситуации.
Контроллер поддерживает:
- контроль сухого хода;
- контроль температуры двигателя;
- контроль перепада давления;
- контроль аварий датчиков;
- сигнализацию общей аварии;
- резервирование насосов;
- автоматическое отключение аварийного насоса.
При возникновении неисправности система выводит предупреждение и продолжает работу по аварийному сценарию, если это возможно. Такой подход снижает риск остановки технологического процесса и уменьшает вероятность дорогостоящего ремонта.
Интеграция в SCADA и диспетчеризацию
Контроллер легко интегрируется в существующую систему автоматизации предприятия.
СУНА-121 поддерживает:
- Modbus RTU/ASCII;
- OwenCloud;
- OPC-сервер;
- панели оператора;
- CODESYS;
- удаленный мониторинг;
- архив аварий;
- удаленное изменение параметров.
Удаленный доступ позволяет контролировать насосную станцию из любой точки мира. Оператор видит состояние насосов, аварии, давление и уровень жидкости в режиме реального времени.
Быстрая настройка через Owen Configurator
Настройка выполняется через бесплатное программное обеспечение Owen Configurator по mini USB. Пользователь может:
- обновлять прошивку;
- сохранять конфигурации;
- менять алгоритмы;
- копировать параметры;
- контролировать текущие значения;
- быстро запускать однотипные объекты.
Это существенно сокращает время пусконаладочных работ и упрощает обслуживание оборудования.
Компактный корпус и удобное управление
Контроллер устанавливается на стандартную DIN-рейку 35 мм и занимает минимум места в шкафу автоматики. На лицевой панели расположены:
- двухстрочный ЖК-дисплей;
- 6 кнопок управления;
- светодиоды состояния;
- меню аварий;
- режим тестирования входов и выходов.
Монтаж не требует сложной подготовки, а интерфейс остается понятным даже для персонала без опыта программирования ПЛК.
Дополнительное оборудование
Для расширения функционала доступны:
- датчики давления ПД100И;
- датчики уровня ПДУ-И;
- реле давления РД50 и РД55;
- шлюзы OwenCloud;
- модули измерения МЭ110;
- устройства плавного пуска;
- защитные крышки;
- преобразователи частоты.
Где купить СУНА-121
Контроллеры ОВЕН СУНА-121 подходят для новых объектов автоматизации и модернизации существующих насосных станций. Благодаря готовым алгоритмам, поддержке промышленных интерфейсов и высокой надежности серия остается одним из самых эффективных решений для управления насосами в промышленности и ЖКХ.
Выбирайте подходящую модификацию СУНА-121 под вашу задачу, подключайте насосное оборудование и запускайте автоматизированную систему управления без сложного программирования и длительной наладки.
