Контроллеры ОВЕН ТРМ1032М - погодозависимое управление отоплением и ГВС для современных инженерных систем

ОВЕН ТРМ1032М — специализированные контроллеры для автоматизации систем отопления и горячего водоснабжения. Серия предназначена для управления тепловыми контурами, насосными группами, подпиткой, клапанами регулирования и исполнительными механизмами в составе котельных, ИТП и распределенных систем теплоснабжения.

Контроллеры серии помогают поддерживать стабильную температуру в контурах, снижают расход тепловой энергии и обеспечивают безопасную эксплуатацию инженерного оборудования. Благодаря погодозависимому регулированию и гибкой настройке режимов работы ТРМ1032М эффективно управляет отопительными системами в коммерческих, промышленных и коммунальных объектах.

Инжиниринговые услуги ООО «Гекомс»: Программируем и разрабатываем АСУ ТП

Документация: Инструкция, Руководство, Сертификат, Паспорт

Скидка по запросу Жми!

Характеристики: Вес, Габаритные размеры, Выбрать и Купить в Ростове-на-Дону

Артикул	Контуры	RS-485	доп модуль	упр-е КЗР	Размеры ШВГ	Вес	Цена с НДС
Р
ТРМ1032М-01.00.Р	Независимые	Slave	нет	мех.реле	123×90×58 мм	0,6 кг	21 960 руб
ТРМ1032М-01.10.Р	Независимые	Slave	м-ль подпитки	мех.реле	123×90×58 мм	0,6 кг	32 208 руб
ТРМ1032М-01.20.Р	Независимые	Slave	м-ль датчиков	мех.реле	123×90×58 мм	0,6 кг	33 672 руб
ТРМ1032М-01.30.Р	Независимые	Slave	м-ль подпитки+датчиков	мех.реле	123×90×58 мм	0,6 кг	43 920 руб
ТРМ1032М-11.00.Р	Независимые	Master	нет	мех.реле	123×90×58 мм	0,6 кг	21 960 руб
ТРМ1032М-11.10.Р	Независимые	Master	м-ль подпитки	мех.реле	123×90×58 мм	0,6 кг	32 208 руб
ТРМ1032М-11.20.Р	Независимые	Master	м-ль датчиков	мех.реле	123×90×58 мм	0,6 кг	33 672 руб
ТРМ1032М-11.30.Р	Независимые	Master	м-ль подпитки+датчиков	мех.реле	123×90×58 мм	0,6 кг	43 920 руб
ТРМ1032М-02.00.Р	Зависимые	Slave	нет	мех.реле	123×90×58 мм	0,6 кг	21 960 руб
ТРМ1032М-02.10.Р	Зависимые	Slave	м-ль насосов	мех.реле	123×90×58 мм	0,6 кг	32 208 руб
ТРМ1032М-12.00.Р	Зависимые	Master	нет	мех.реле	123×90×58 мм	0,6 кг	21 960 руб
ТРМ1032М-12.10.Р	Зависимые	Master	м-ль насосов	мех.реле	123×90×58 мм	0,6 кг	32 208 руб
И
ТРМ1032М-01.00.И	Независимые	Slave	нет	4..20 мА	123×90×58 мм	0,6 кг	21 960 руб
ТРМ1032М-01.10.И	Независимые	Slave	м-ль подпитки	4..20 мА	123×90×58 мм	0,6 кг	32 208 руб
ТРМ1032М-01.20.И	Независимые	Slave	м-ль датчиков	4..20 мА	123×90×58 мм	0,6 кг	33 672 руб
ТРМ1032М-01.30.И	Независимые	Slave	м-ль подпитки+датчиков	4..20 мА	123×90×58 мм	0,6 кг	43 920 руб
ТРМ1032М-11.00.И	Независимые	Master	нет	4..20 мА	123×90×58 мм	0,6 кг	21 960 руб
ТРМ1032М-11.10.И	Независимые	Master	м-ль подпитки	4..20 мА	123×90×58 мм	0,6 кг	32 208 руб
ТРМ1032М-11.20.И	Независимые	Master	м-ль датчиков	4..20 мА	123×90×58 мм	0,6 кг	33 672 руб
ТРМ1032М-11.30.И	Независимые	Master	м-ль подпитки+датчиков	4..20 мА	123×90×58 мм	0,6 кг	43 920 руб
ТРМ1032М-02.00.И	Зависимые	Slave	нет	4..20 мА	123×90×58 мм	0,6 кг	21 960 руб
ТРМ1032М-02.10.И	Зависимые	Slave	м-ль насосов	4..20 мА	123×90×58 мм	0,6 кг	32 208 руб
ТРМ1032М-12.00.И	Зависимые	Master	нет	4..20 мА	123×90×58 мм	0,6 кг	21 960 руб
ТРМ1032М-12.10.И	Зависимые	Master	м-ль насосов	4..20 мА	123×90×58 мм	0,6 кг	32 208 руб
У
ТРМ1032М-01.00.У	Независимые	Slave	нет	0..10 В	123×90×58 мм	0,6 кг	21 960 руб
ТРМ1032М-01.10.У	Независимые	Slave	м-ль подпитки	0..10 В	123×90×58 мм	0,6 кг	32 208 руб
ТРМ1032М-01.20.У	Независимые	Slave	м-ль датчиков	0..10 В	123×90×58 мм	0,6 кг	33 672 руб
ТРМ1032М-01.30.У	Независимые	Slave	м-ль подпитки+датчиков	0..10 В	123×90×58 мм	0,6 кг	43 920 руб
ТРМ1032М-11.00.У	Независимые	Master	нет	0..10 В	123×90×58 мм	0,6 кг	21 960 руб
ТРМ1032М-11.10.У	Независимые	Master	м-ль подпитки	0..10 В	123×90×58 мм	0,6 кг	32 208 руб
ТРМ1032М-11.20.У	Независимые	Master	м-ль датчиков	0..10 В	123×90×58 мм	0,6 кг	33 672 руб
ТРМ1032М-11.30.У	Независимые	Master	м-ль подпитки+датчиков	0..10 В	123×90×58 мм	0,6 кг	43 920 руб
ТРМ1032М-02.00.У	Зависимые	Slave	нет	0..10 В	123×90×58 мм	0,6 кг	21 960 руб
ТРМ1032М-02.10.У	Зависимые	Slave	м-ль насосов	0..10 В	123×90×58 мм	0,6 кг	32 208 руб
ТРМ1032М-12.00.У	Зависимые	Master	нет	0..10 В	123×90×58 мм	0,6 кг	21 960 руб
ТРМ1032М-12.10.У	Зависимые	Master	м-ль насосов	0..10 В	123×90×58 мм	0,6 кг	32 208 руб
К
ТРМ1032М-01.00.К	Независимые	Slave	нет	транз-ры	123×90×58 мм	0,6 кг	21 960 руб
ТРМ1032М-01.10.К	Независимые	Slave	м-ль подпитки	транз-ры	123×90×58 мм	0,6 кг	32 208 руб
ТРМ1032М-01.20.К	Независимые	Slave	м-ль датчиков	транз-ры	123×90×58 мм	0,6 кг	33 672 руб
ТРМ1032М-01.30.К	Независимые	Slave	м-ль подпитки+датчиков	транз-ры	123×90×58 мм	0,6 кг	43 920 руб
ТРМ1032М-11.00.К	Независимые	Master	нет	транз-ры	123×90×58 мм	0,6 кг	21 960 руб
ТРМ1032М-11.10.К	Независимые	Master	м-ль подпитки	транз-ры	123×90×58 мм	0,6 кг	32 208 руб
ТРМ1032М-11.20.К	Независимые	Master	м-ль датчиков	транз-ры	123×90×58 мм	0,6 кг	33 672 руб
ТРМ1032М-11.30.К	Независимые	Master	м-ль подпитки+датчиков	транз-ры	123×90×58 мм	0,6 кг	43 920 руб
ТРМ1032М-02.00.К	Зависимые	Slave	нет	транз-ры	123×90×58 мм	0,6 кг	21 960 руб
ТРМ1032М-02.10.К	Зависимые	Slave	м-ль насосов	транз-ры	123×90×58 мм	0,6 кг	32 208 руб
ТРМ1032М-12.00.К	Зависимые	Master	нет	транз-ры	123×90×58 мм	0,6 кг	21 960 руб
ТРМ1032М-12.10.К	Зависимые	Master	м-ль насосов	транз-ры	123×90×58 мм	0,6 кг	32 208 руб

Расшифровка артикула

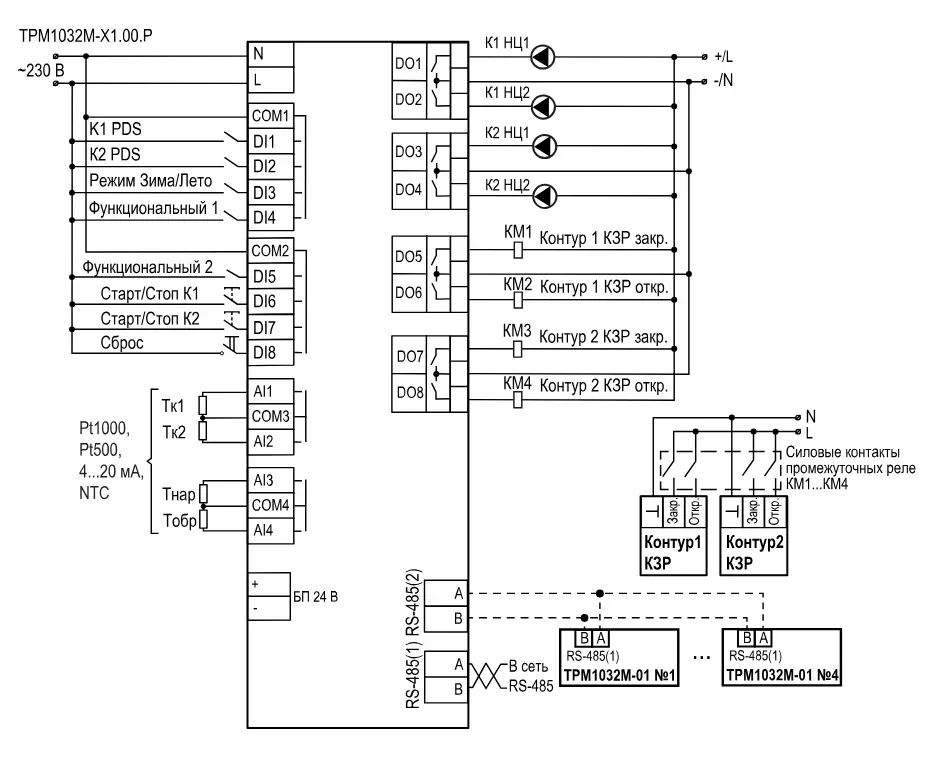

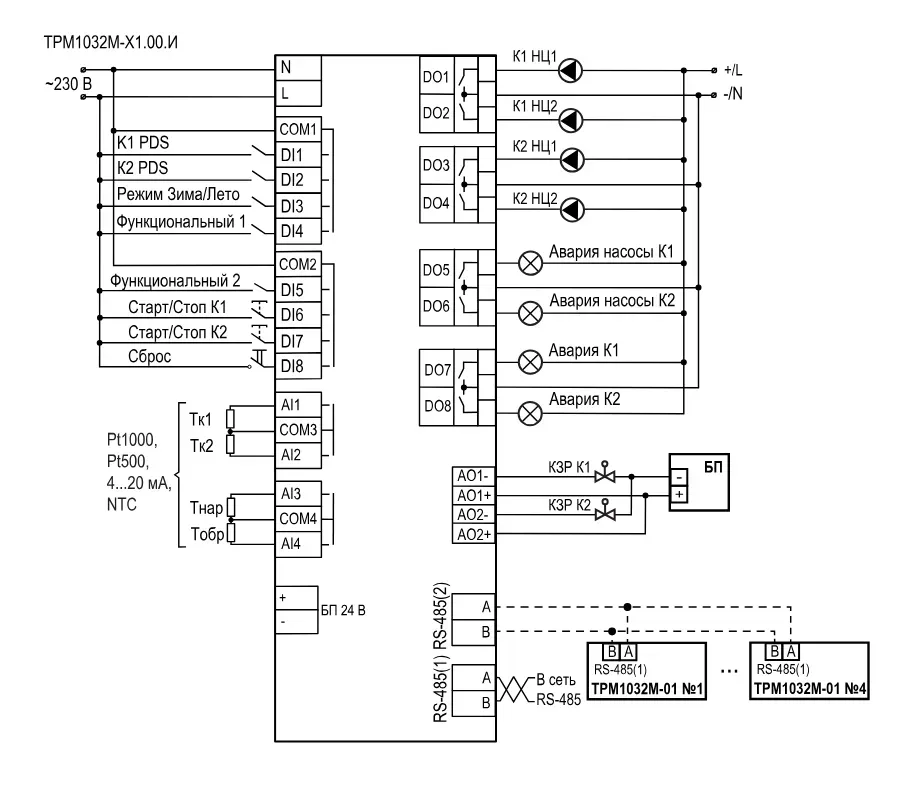

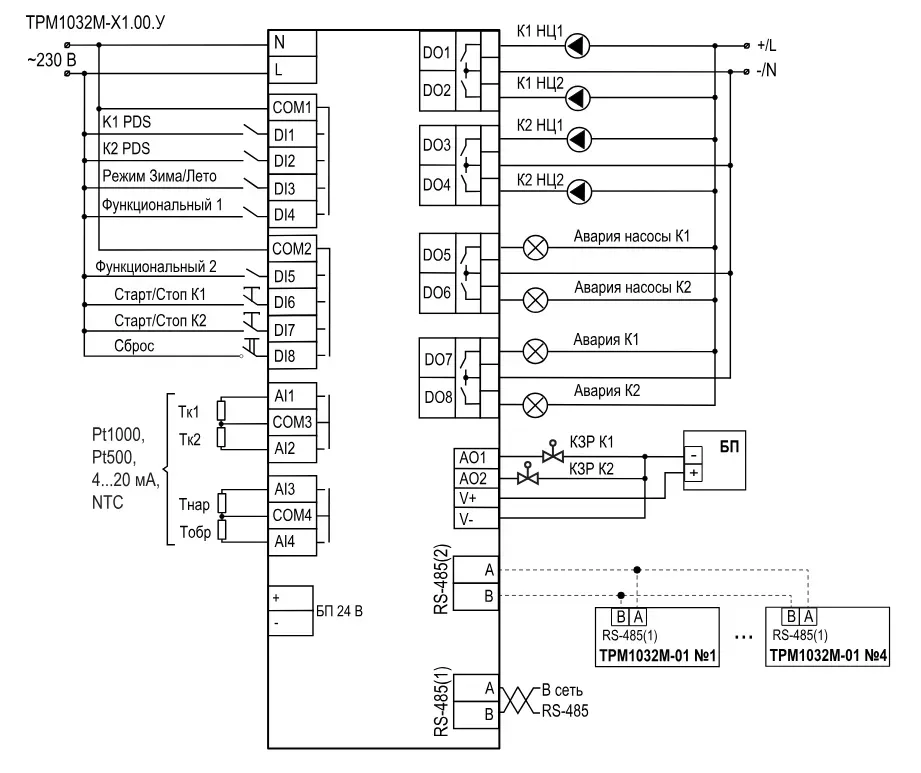

Схема подключения

Видео

Зависимые и независимые системы отопления

Контроллер для отопления. Настройка

Где применяется

Линейка подходит для:

индивидуальных тепловых пунктов;
крышных котельных;
многоквартирных домов;
производственных предприятий;
торговых центров;
гостиниц;
административных зданий;
объектов ЖКХ.

Автоматизация до 2 контуров отопления и ГВС

ТРМ1032М поддерживает управление двумя независимыми контурами одновременно. Контроллер регулирует:

температуру подачи;
температуру обратного трубопровода;
работу циркуляционных насосов;
подпитку системы;
трехходовые клапаны;
аварийные сигналы;
режимы энергосбережения.

Контроллер автоматически анализирует параметры системы и корректирует положение клапанов КЗР в диапазоне 0-100 %, обеспечивая точное поддержание температуры теплоносителя.

На экране отображаются:

температура контуров;
наружная температура;
давление;
состояние насосов;
процент открытия клапанов;
режим работы;
аварийные уведомления.

Погодозависимое регулирование

Одно из ключевых преимуществ ТРМ1032-М — автоматическое управление отоплением по температурному графику.

Контроллер получает данные от датчика наружного воздуха и изменяет температуру теплоносителя в зависимости от погодных условий. При снижении температуры на улице прибор повышает температуру подачи, а при потеплении автоматически уменьшает нагрев.

Такой алгоритм позволяет:

снизить расход тепловой энергии;
сократить затраты на отопление;
уменьшить нагрузку на оборудование;
повысить комфорт в помещениях;
исключить перегрев системы.

Диапазон измерения наружной температуры достигает: -100…+100 °C.

Интеллектуальные режимы работы

ТРМ1032М поддерживает несколько автоматических режимов:

Работа

Основной режим регулирования температуры контуров и управления насосами.

Эконом

Режим сниженной уставки для ночного времени и выходных дней. Позволяет уменьшить энергопотребление без полной остановки системы.

Натоп

Контроллер автоматически повышает температуру после выхода из режима «Эконом», быстро восстанавливая комфортный микроклимат.

Лето

Летний режим отключает регулирование отопления и активирует периодический прогон насосов для предотвращения заклинивания.

Приоритет

Контроллер перераспределяет тепловую мощность между контурами при нехватке температуры в приоритетной линии.

Обратка

Алгоритм корректирует уставку при превышении температуры обратного трубопровода.

Авария

При критических неисправностях контроллер переводит оборудование в безопасное состояние и выдает сигнал тревоги.

Контроль насосов и подпитки

ТРМ1032М управляет:

циркуляционными насосами;
насосами подпитки;
клапанами подпитки;
аварийными выходами;
сервоприводами КЗР.

Поддерживаются:

основной и резервный насос;
автоматическое переключение;
контроль PDS;
защита оборудования;
обнаружение протечек;
контроль давления.

Система автоматически запускает резервный насос при отказе основного, что повышает надежность теплоснабжения.

Управление клапанами и исполнительными механизмами

Контроллер поддерживает модификации:

с релейными выходами;
с аналоговыми выходами 0-10 В;
с токовыми выходами 4-20 мА.

Это позволяет подключать:

сервоприводы клапанов;
регулирующие механизмы;
исполнительные устройства;
насосные станции;
частотные преобразователи.

Аналоговое управление обеспечивает плавное регулирование температуры и повышает точность работы системы.

Масштабирование системы до 4 контроллеров

ТРМ1032М поддерживает объединение нескольких устройств по RS-485.

Сетевые возможности:

до 4 подчиненных приборов;
работа Master/Slave;
адресация 1-247;
централизованное управление;
распределенная архитектура.

Для связи используется интерфейс RS-485 с поддержкой Modbus RTU.

Заводские адреса slave-контроллеров:

Такая архитектура позволяет автоматизировать крупные объекты с несколькими тепловыми зонами.

Удобное управление и настройка

На передней панели расположены:

двухстрочный ЖК-дисплей 2×16;
6 кнопок управления;
светодиоды «Работа» и «Авария».

Контроллер поддерживает:

меню настройки;
системное меню;
тестирование входов и выходов;
диагностику;
настройку контуров;
просмотр аварий;
настройку интерфейсов.

Светодиодная индикация помогает быстро определить текущее состояние системы:

Работа;
Авария;
Тест;
Обратка;
Сигнал;
Автонастройка.

Тестовый режим для пусконаладки

ТРМ1032-М оснащен расширенным тестовым режимом, который значительно упрощает ввод системы в эксплуатацию.

В режиме теста можно проверить:

дискретные входы;
аналоговые входы;
насосы;
клапаны;
релейные выходы;
исполнительные механизмы;
датчики температуры;
аварийные сигналы.

Контроллер позволяет тестировать оборудование без сложного программирования и дополнительного ПО.

Высокая надежность для промышленной эксплуатации

Серия разработана для непрерывной круглосуточной работы в системах теплоснабжения.

Основные параметры:

температура эксплуатации: -20…+55 °C;
степень защиты корпуса: IP20;
монтаж на DIN-рейку;
устойчивость к промышленным помехам;
энергонезависимая память;
автоматическое восстановление режима после сбоя питания.

После подачи питания контроллер автоматически возвращается в последний активный режим.

Преимущества ТРМ1032М

Контроллеры серии помогают модернизировать инженерные системы без сложных PLC-решений и дорогих SCADA-комплексов.

Ключевые преимущества:

погодозависимое управление;
поддержка 2 контуров;
управление насосами и подпиткой;
RS-485 Modbus RTU;
работа Master/Slave;
режим «Эконом»;
управление КЗР;
тестирование оборудования;
контроль аварий;
резервирование насосов;
работа с аналоговыми и дискретными выходами;
простая настройка.

Почему выгодно купить ТРМ1032М

ОВЕН ТРМ1032М позволяет быстро построить энергоэффективную систему управления отоплением и ГВС. Контроллер снижает затраты на теплоноситель, уменьшает количество аварий и повышает срок службы инженерного оборудования.

Благодаря встроенным алгоритмам и промышленной надежности устройство подходит как для модернизации существующих объектов, так и для новых проектов автоматизации.

Закажите ТРМ1032-М для автоматизации тепловых систем

Выберите современный контроллер для точного регулирования отопления, управления насосами и погодозависимой автоматизации. Организуйте надежную и экономичную работу инженерных систем с профессиональным оборудованием ОВЕН. Подберите нужную модификацию ТРМ1032М и модернизируйте объект уже сегодня.

Официальный сайт производителя: https://owen.ru/
