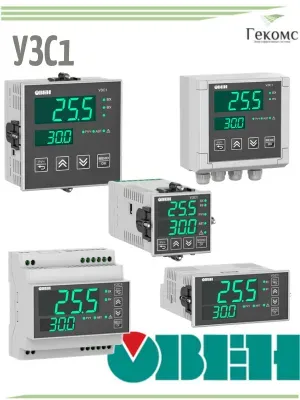

УЗС1 ОВЕН - цифровые задатчики сигналов для точного управления исполнительными механизмами

В современных системах автоматизации нередко возникают ситуации, когда оператору требуется быстро взять управление технологическим процессом под собственный контроль. Пусконаладочные работы, обслуживание оборудования, тестирование исполнительных механизмов, настройка контуров регулирования или временный перевод объекта в ручной режим требуют надежного инструмента формирования аналогового сигнала. Именно для таких задач разработано устройство задания сигналов УЗС1 ОВЕН.

УЗС1 представляет собой современный цифровой задатчик сигналов с поддержкой наиболее распространенных промышленных стандартов 4-20 мА и 0-10 В. Прибор позволяет формировать управляющий сигнал вручную, а также работать в качестве промежуточного звена между контроллером и исполнительным устройством. Благодаря безударному переключению между ручным и автоматическим режимами удается исключить резкие скачки управляющего воздействия и сохранить стабильность технологического процесса.

Инжиниринговые услуги ООО «Гекомс»: Программируем и разрабатываем АСУ ТП

Документация: Инструкция, Руководство, Сертификат, Паспорт

Скидка по запросу Жми!

Характеристики: Вес, Габаритные размеры, Выбрать и Купить в Екатеринбурге

Артикул	Напр-е	Цвет	Выход	Монтаж	IP	USB	ИП24	Размер ШxВxГ	Вес	Цена с НДС
4…20 мА
УЗС1-Щ1.И	220AC / 24DC	Зеленый	4…20 мА	Щитовой (Щ1)	IP54	Type-C (ModBus RTU)	встроен	96х96х53 мм	0,25 кг	11000 руб
УЗС1-Щ2.И	220AC / 24DC	Зеленый	4…20 мА	Щитовой (Щ2)	IP54	Type-C (ModBus RTU)	встроен	96х48х100 мм	0,25 кг	11000 руб
УЗС1-Щ5.И	220AC / 24DC	Зеленый	4…20 мА	Щитовой (Щ5)	IP54	Type-C (ModBus RTU)	встроен	48х48х103 мм	0,25 кг	11000 руб
УЗС1-Д.И	220AC / 24DC	Зеленый	4…20 мА	DIN-реечный	IP20	Type-C (ModBus RTU)	встроен	90x88x59 мм	0,25 кг	11000 руб
УЗС1-Н.И	220AC / 24DC	Зеленый	4…20 мА	Настенный	IP66	Type-C (ModBus RTU)	встроен	129x110x69 мм	0,4 кг	11000 руб
0…10 В
УЗС1-Щ1.У	220AC / 24DC	Зеленый	0…10 В	Щитовой (Щ1)	IP54	Type-C (ModBus RTU)	встроен	96х96х53 мм	0,25 кг	11000 руб
УЗС1-Щ2.У	220AC / 24DC	Зеленый	0…10 В	Щитовой (Щ2)	IP54	Type-C (ModBus RTU)	встроен	96х48х100 мм	0,25 кг	11000 руб
УЗС1-Щ5.У	220AC / 24DC	Зеленый	0…10 В	Щитовой (Щ5)	IP54	Type-C (ModBus RTU)	встроен	48х48х103 мм	0,25 кг	11000 руб
УЗС1-Д.У	220AC / 24DC	Зеленый	0…10 В	DIN-реечный	IP20	Type-C (ModBus RTU)	встроен	90x88x59 мм	0,25 кг	11000 руб
УЗС1-Н.У	220AC / 24DC	Зеленый	0…10 В	Настенный	IP66	Type-C (ModBus RTU)	встроен	129x110x69 мм	0,4 кг	11000 руб

Расшифровка артикула и Схема подключения

Для чего применяется УЗС1

На большинстве промышленных объектов используются регулирующие клапаны, дозаторы, частотные преобразователи, заслонки, насосное оборудование и другие исполнительные механизмы, работающие по аналоговому сигналу управления.

Во время обслуживания оборудования оператору необходимо:

проверить реакцию исполнительного механизма;
выполнить настройку контура регулирования;
протестировать работу датчиков и приводов;
временно перевести систему в ручной режим;
обеспечить плавное изменение управляющего воздействия;
исключить аварийные скачки сигнала.

Устройство задания сигналов УЗС1 успешно решает все перечисленные задачи и помогает повысить точность управления технологическими процессами.

Ручной и автоматический режимы работы

Одним из ключевых преимуществ серии является поддержка двух полноценных режимов эксплуатации.

Ручной режим

В ручном режиме оператор самостоятельно задает необходимое значение выходного сигнала непосредственно с лицевой панели прибора. УЗС1 формирует:

токовый сигнал 4-20 мА;
сигнал напряжения 0-10 В.

Такой режим особенно востребован при пусконаладке оборудования, диагностике исполнительных устройств и проведении регламентных работ.

Автоматический режим

В автоматическом режиме прибор работает как ретранслятор сигнала от контроллера или управляющего устройства к исполнительному механизму.

При этом технологический процесс сохраняет стабильность, а оператор получает возможность в любой момент перейти к ручному управлению без скачков выходного сигнала.

Безударное переключение между режимами

При резком переходе между автоматическим и ручным управлением многие исполнительные механизмы испытывают повышенные нагрузки. Это приводит к ускоренному износу приводов, клапанов и регулирующей арматуры.

УЗС1 обеспечивает плавный переход между режимами работы. Благодаря этому:

уменьшается механический износ оборудования;
повышается срок службы регулирующей арматуры;
сохраняется стабильность технологического процесса;
исключаются резкие изменения выходного сигнала;
снижается вероятность аварийных ситуаций

Двойная индикация для удобства оператора

Для быстрого контроля параметров устройство оснащено двумя цифровыми индикаторами.

Пользователь одновременно видит:

текущее значение сигнала в процентах;
фактическое значение в мА или В.

Такое решение значительно упрощает настройку оборудования и позволяет контролировать параметры без дополнительных измерительных приборов.

Удобная настройка через USB Type-C

Новая версия УЗС1 [М01] получила современный интерфейс USB Type-C.

Подключение к персональному компьютеру позволяет:

выполнять настройку параметров;
изменять конфигурацию прибора;
ускорять ввод оборудования в эксплуатацию;
централизованно управлять настройками нескольких устройств;
сократить время пусконаладочных работ.

Встроенный источник питания 24 В

Для подключения внешних цепей прибор оснащается встроенным источником постоянного напряжения 24 В.

Основные параметры:

выходное напряжение 24 В;
допустимый ток до 50-80 мА в зависимости от исполнения;
возможность питания внешних цепей управления;
сокращение количества дополнительного оборудования внутри шкафа.

Высокая точность формирования сигнала

При эксплуатации промышленных объектов важна не только стабильность сигнала, но и его точность.

УЗС1 обеспечивает:

основную погрешность преобразования не более 0,5 %;
время опроса входа до 0,4 секунды;
дискретность изменения сигнала с возможностью настройки;
устойчивую работу в системах регулирования различной сложности.

Различные варианты монтажа

Для удобной интеграции в существующие системы автоматизации предусмотрено несколько вариантов исполнения корпуса.

Доступны модификации:

УЗС1-Щ1 — щитовой корпус 96×96 мм;
УЗС1-Щ2 — щитовой корпус 96×48 мм;
УЗС1-Щ5 — компактный щитовой корпус 48×48 мм;
УЗС1-Д — монтаж на DIN-рейку;
УЗС1-Н — настенное исполнение.

Такой выбор позволяет использовать устройство как при модернизации существующих шкафов автоматики, так и при проектировании новых систем управления.

Надежная работа в промышленных условиях

Прибор разработан специально для эксплуатации на промышленных объектах.

Основные показатели:

питание от сети 90-245 В;
потребляемая мощность не более 7-10 ВА;
степень защиты до IP54;
рабочая температура от -20 до +55 °С;
для новой версии эксплуатация до -40 °С;
срок службы не менее 8 лет.

Где используется УЗС1

Цифровой задатчик сигналов успешно применяется в различных отраслях:

системы водоснабжения;
насосные станции;
тепловые пункты;
вентиляционные установки;
климатические системы;
пищевое производство;
химическая промышленность;
энергетика;
ЖКХ;
технологические линии;
системы диспетчеризации;
АСУ ТП и КИПиА.

Преимущества УЗС1

Формирование сигналов 4-20 мА и 0-10 В.
Ручной и автоматический режимы работы.
Безударное переключение режимов.
Двойная цифровая индикация.
Настройка через USB Type-C.
Встроенный источник питания 24 В.
Погрешность не более 0,5 %.
Несколько вариантов корпусов.
Степень защиты до IP54.
Работа при отрицательных температурах.
Простая интеграция в существующие системы автоматизации.

Если требуется надежный цифровой задатчик сигналов для управления исполнительными механизмами, настройки контуров регулирования и обслуживания систем автоматизации, выбирайте УЗС1 ОВЕН. Подберите подходящее исполнение корпуса, закажите устройство и получите удобный инструмент для точного формирования аналоговых сигналов на промышленных объектах.
