УЗД1 ОВЕН - интеллектуальное устройство защиты двигателя для промышленной автоматизации

Современное промышленное оборудование предъявляет все более высокие требования к надежности электроприводов. Даже кратковременная авария двигателя способна привести к остановке технологического процесса, финансовым потерям и дорогостоящему ремонту. Именно поэтому устройство защиты двигателя УЗД1 ОВЕН становится важнейшим элементом системы автоматизации, обеспечивая непрерывный контроль состояния электродвигателя и питающей сети.

УЗД1 представляет собой многофункциональное решение для защиты трехфазных электродвигателей переменного тока. Прибор не только контролирует параметры двигателя, но и позволяет выполнять запуск, останов и реверс посредством управления внешними контакторами. Благодаря этому предприятие получает комплексный инструмент мониторинга и управления электроприводом без необходимости установки большого количества отдельных устройств.

Инжиниринговые услуги ООО «Гекомс»: Программируем и разрабатываем АСУ ТП

Документация: Инструкция, Руководство, Сертификат, Паспорт

Скидка по запросу Жми!

Характеристики: Вес, Габаритные размеры, Выбрать и Купить в Москве

Артикул	Напр-е	RS-485	EtherNet	USB	Т экспл	IP	Размеры ШВГ	Вес	Цена с НДС
УЗД1-RS	380 В AC	встроен	нет	Micro-USB	-40...+70 °С	IP20	123x96x58 мм	0,33 кг	13500 руб
УЗД1-RS.ETH	380 В AC	встроен	встроен	Micro-USB	-40...+70 °С	IP20	123x96x58 мм	0,33 кг	15000 руб

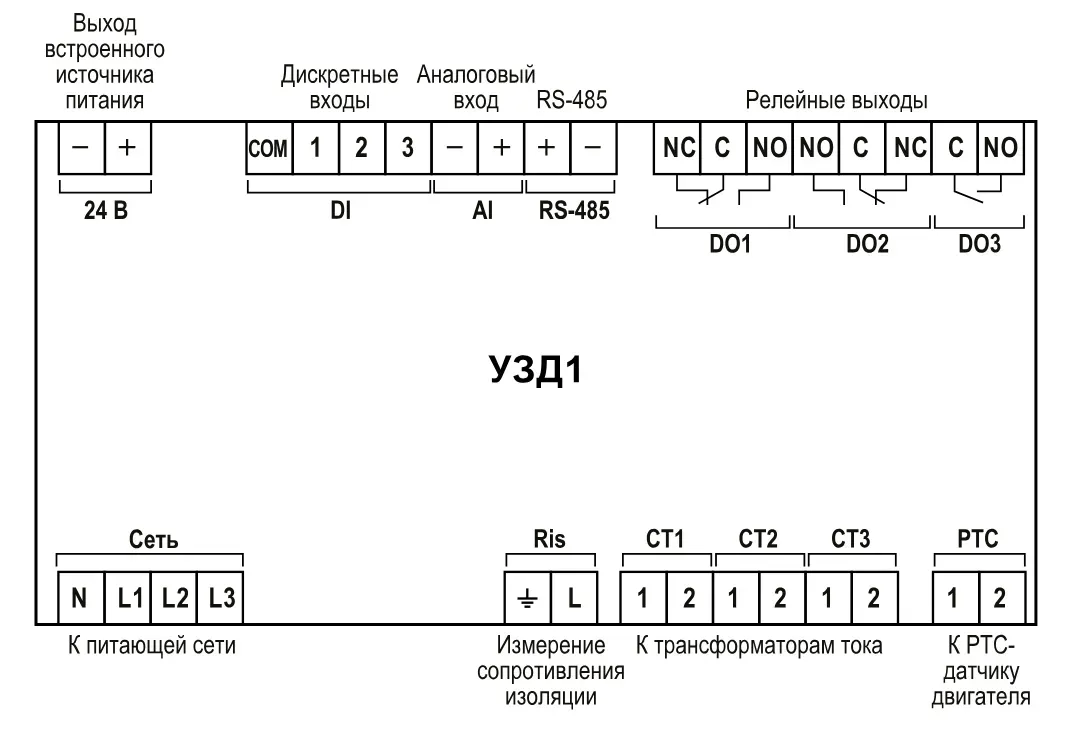

Схема функциональная

Схемы подключения

Видео

Короткий обзор устройства для защиты двигателя

Вебинар «Устройства для защиты двигателей»

Почему выбирают УЗД1 ОВЕН

Главное преимущество прибора заключается в сочетании функций защиты, диагностики и удаленного мониторинга. Устройство непрерывно анализирует десятки параметров работы двигателя и сети, мгновенно реагируя на отклонения.

УЗД1 контролирует:

напряжение питающей сети;
частоту сети;
ток двигателя;
коэффициент мощности cos φ;
активную, реактивную и полную мощность;
потребленную электроэнергию;
сопротивление изоляции;
температуру двигателя через PTC-датчик;
ток утечки;
состояние контакторов и подключенных цепей.

Такой уровень контроля позволяет заранее обнаруживать проблемы и предотвращать дорогостоящие аварии.

Максимальный набор защит двигателя

В отличие от традиционных тепловых реле, УЗД1 обеспечивает многоуровневую защиту оборудования.

Прибор контролирует:

перегрузку по току;
минимальный ток нагрузки;
асимметрию фазных токов;
ток утечки;
перегрев двигателя;
заклинивание ротора;
превышение времени пуска;
снижение сопротивления изоляции;
неправильное подключение трансформаторов тока;
неисправность контакторов;
чрезмерную частоту запусков двигателя.

Особую ценность представляет встроенная тепловая модель двигателя. Она позволяет оценивать тепловое состояние обмоток и предотвращать перегрев еще до возникновения критической ситуации.

Контроль качества электросети

Многие неисправности электродвигателей возникают не из-за самого оборудования, а вследствие проблем в питающей сети.

УЗД1 непрерывно отслеживает:

повышение напряжения;
понижение напряжения;
обрыв фаз;
асимметрию напряжений;
отклонение частоты сети.

Система защиты позволяет исключить работу двигателя в опасных режимах и значительно увеличить срок его службы.

Поддержка современных интерфейсов связи

Для интеграции в системы диспетчеризации и АСУ ТП устройство оснащается промышленными интерфейсами передачи данных.

В зависимости от исполнения доступны:

RS-485 с протоколом Modbus RTU;
Ethernet 10/100 Мбит/с с Modbus TCP;
USB 2.0 для настройки и диагностики;
облачная платформа OwenCloud для удаленного мониторинга.

Популярная модификация УЗД1 RS ETH обеспечивает одновременную работу через Ethernet и RS-485, что особенно востребовано на современных промышленных объектах.

Удобный удаленный мониторинг

Использование OwenCloud открывает дополнительные возможности контроля оборудования.

Оператор получает доступ к:

архивам данных;
журналу аварий;
удаленному управлению;
изменению настроек;
мониторингу параметров в режиме реального времени.

Это особенно важно для насосных станций, вентиляционных установок, компрессорных систем и объектов ЖКХ, расположенных на удаленных площадках.

Гибкие режимы управления двигателем

Устройство поддерживает несколько алгоритмов работы электродвигателя:

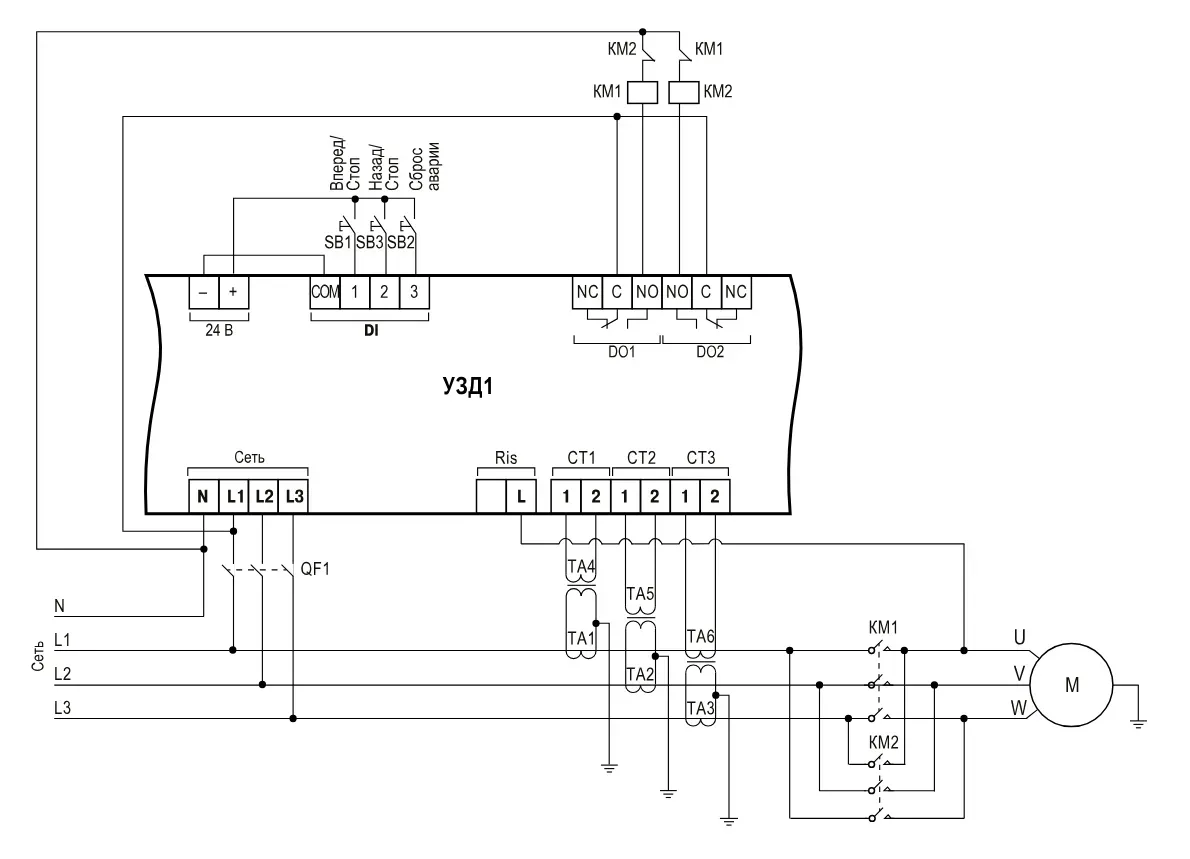

Реверсивный режим

Позволяет организовать прямое и обратное вращение двигателя с использованием внешних контакторов. Такой режим широко применяется в подъемных механизмах, транспортерах и производственных линиях.

Двухступенчатый запуск

Реализует снижение пусковых токов двумя способами:

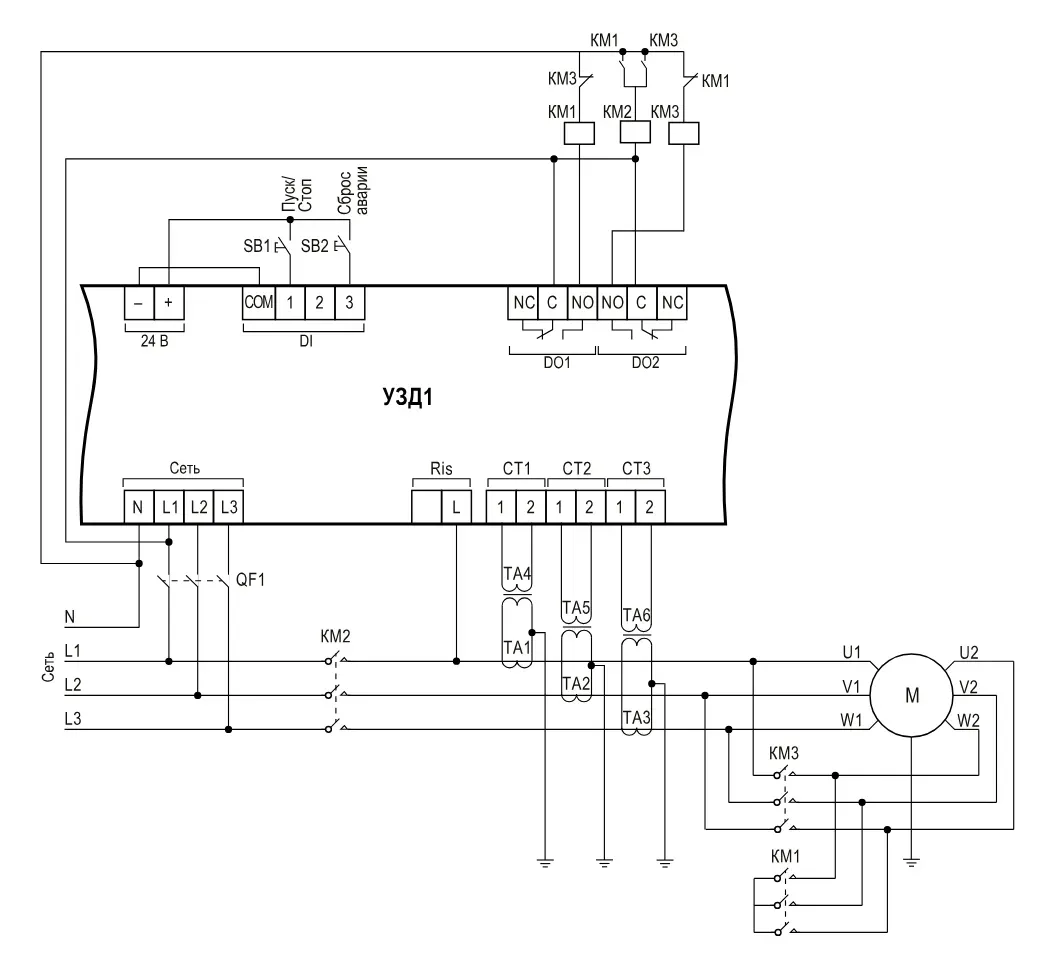

переключение «звезда-треугольник»;

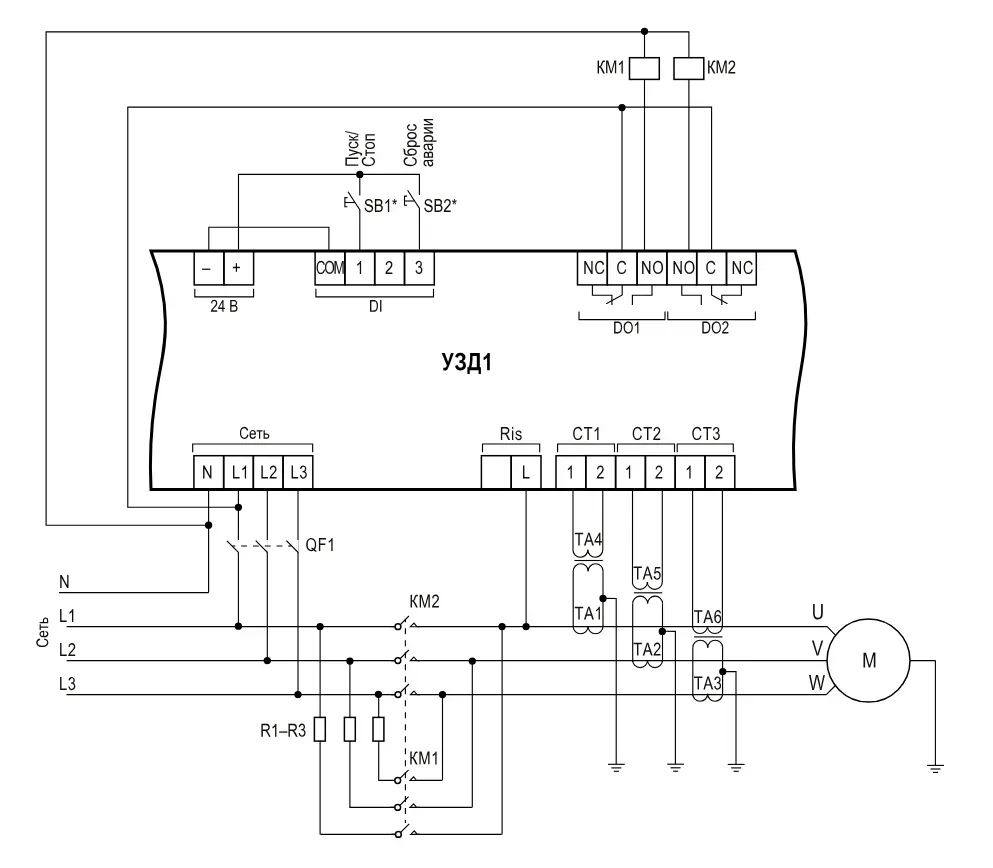

запуск через добавочные резисторы.

Это снижает нагрузку на сеть и увеличивает ресурс оборудования.

Технические преимущества УЗД1

Устройство отличается современными характеристиками:

питание 3×400 В;
диапазон измерения линейного напряжения 80-500 В;
измерение тока от 0 до 5 А по вторичной цепи ТТ;
точность измерения напряжения до 1 %;
аналоговый вход 0-10 В, 2-10 В, 0-20 мА, 4-20 мА;
3 дискретных входа;
3 релейных выхода;
скорость RS-485 до 115200 бит/с;
два Ethernet-порта с функцией байпас;
степень защиты корпуса IP20;
рабочая температура от -40 до +70 °C;
средний срок службы 10 лет;
средняя наработка на отказ 100 000 часов.

Такие параметры позволяют использовать прибор как на промышленных предприятиях, так и на объектах энергетики, водоснабжения, вентиляции и коммунального хозяйства.

Где применяется УЗД1

Устройство эффективно работает в составе:

насосных станций;
компрессорных установок;
систем вентиляции;
конвейеров;
станочного оборудования;
дробильных комплексов;
кранового оборудования;
систем водоподготовки;
инженерных систем зданий.

Экономическая выгода

Внедрение УЗД1 помогает сократить затраты на обслуживание электродвигателей благодаря раннему обнаружению неисправностей. Ведение статистики работы двигателя и журналирование до 50 аварийных событий позволяют быстро находить причины отказов и предотвращать повторение аварийных ситуаций.

Кроме того, контроль энергопотребления помогает оптимизировать эксплуатационные расходы и повысить энергоэффективность предприятия.

Закажите УЗД1 ОВЕН прямо сейчас

Выбирайте УЗД1 для комплексной защиты электродвигателей, повышения надежности технологических процессов и сокращения затрат на ремонт оборудования. Ознакомьтесь с доступными модификациями, сравните характеристики и подберите оптимальное решение для вашего объекта уже сегодня.
