Устройство контроля температуры УКТ38. Измеритель восьмиканальный

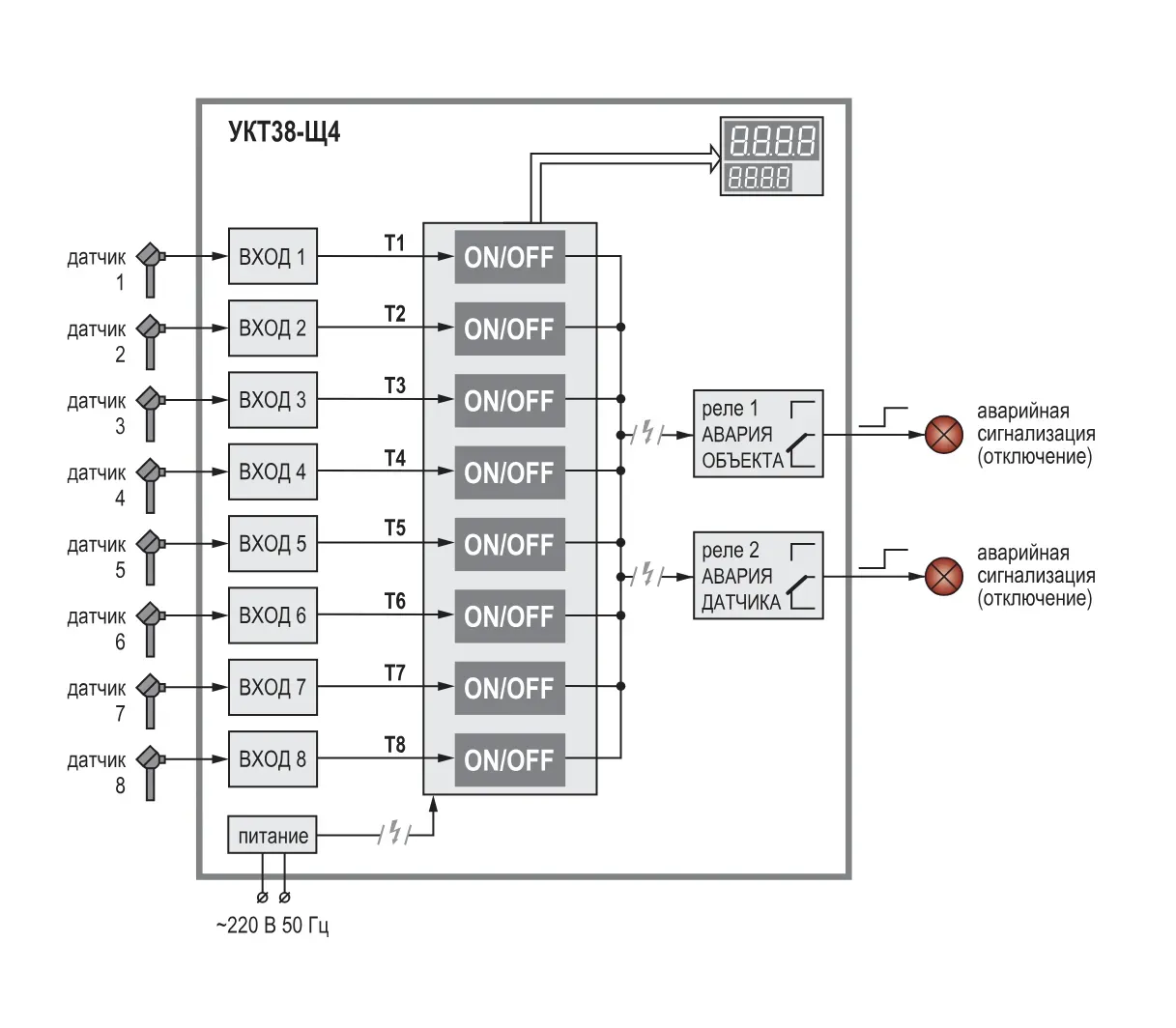

ОВЕН УКТ38-Щ4 измеритель восьмиканальный с аварийной сигнализацией предназначено для контроля температуры, давления, влажности, уровня или другой физической величины в нескольких зонах одновременно (до 8-ми) и аварийной сигнализации о выходе любого из контролируемых параметров за заданные пределы.

ОВЕН УКТ-38 применяется в качестве аварийного сигнализатора в многозонных печах в пищевой, металлургической и других отраслях промышленности.

Контроль температуры или другой физической величины (давления, влажности, уровня и т. п.) в нескольких зонах одновременно (до 8-ми)
- Восемь входов для подключения датчиков:
- термопреобразователей сопротивления типа ТСМ и ТСП 50/100, Pt100;
- термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R);
- датчиков с унифицированным выходным сигналом тока 0(4)…20 мА, или напряжения 0…1 В.

Инжиниринговые услуги ООО «Гекомс»: Программируем и разрабатываем АСУ ТП

Документация: Инструкция, руководство, сертификат

Скидка по запросу Жми!

Характеристики: Вес Габаритные размеры Цена Выбрать и Купить в Москве

Артикул/Код	Напр-е	Исполнение	IP	V опроса	Размер ШxВxГ	Вес	Цена с НДС
УКТ38-Щ4.ТС	220 AC	щитовой	IP54	3,6 сек	96×96×145 мм	1 кг	21 600 руб.
УКТ38-Щ4.ТП	220 AC	щитовой	IP54	2,2 сек	96×96×145 мм	1 кг	21 600 руб.
УКТ38-Щ4.ТПП	220 AC	щитовой	IP54	2,2 сек	96×96×145 мм	1 кг	21 600 руб.
УКТ38-Щ4.АТ	220 AC	щитовой	IP54	2,1 сек	96×96×145 мм	1 кг	21 600 руб.
УКТ38-Щ4.АН	220 AC	щитовой	IP54	2,1 сек	96×96×145 мм	1 кг	21 600 руб.

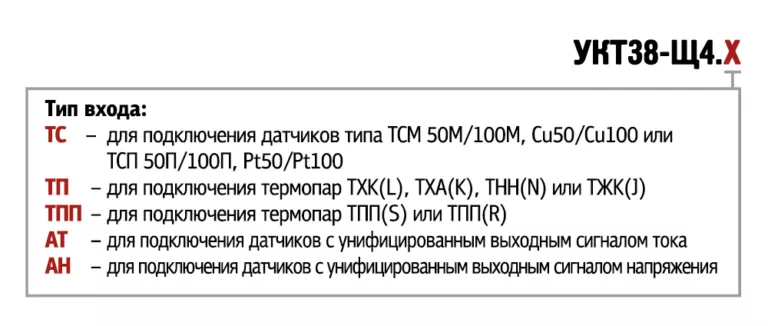

Расшифровка артикула

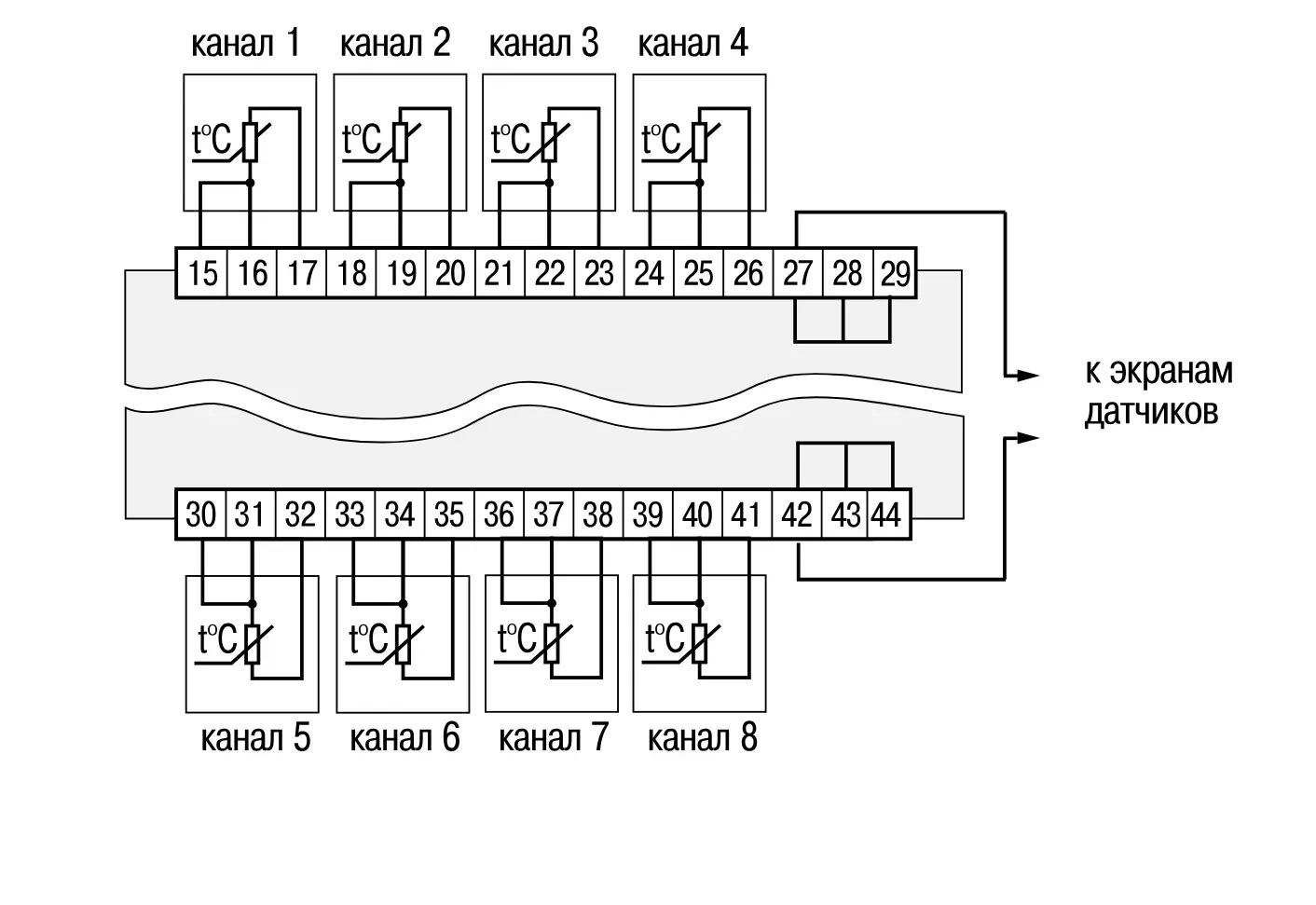

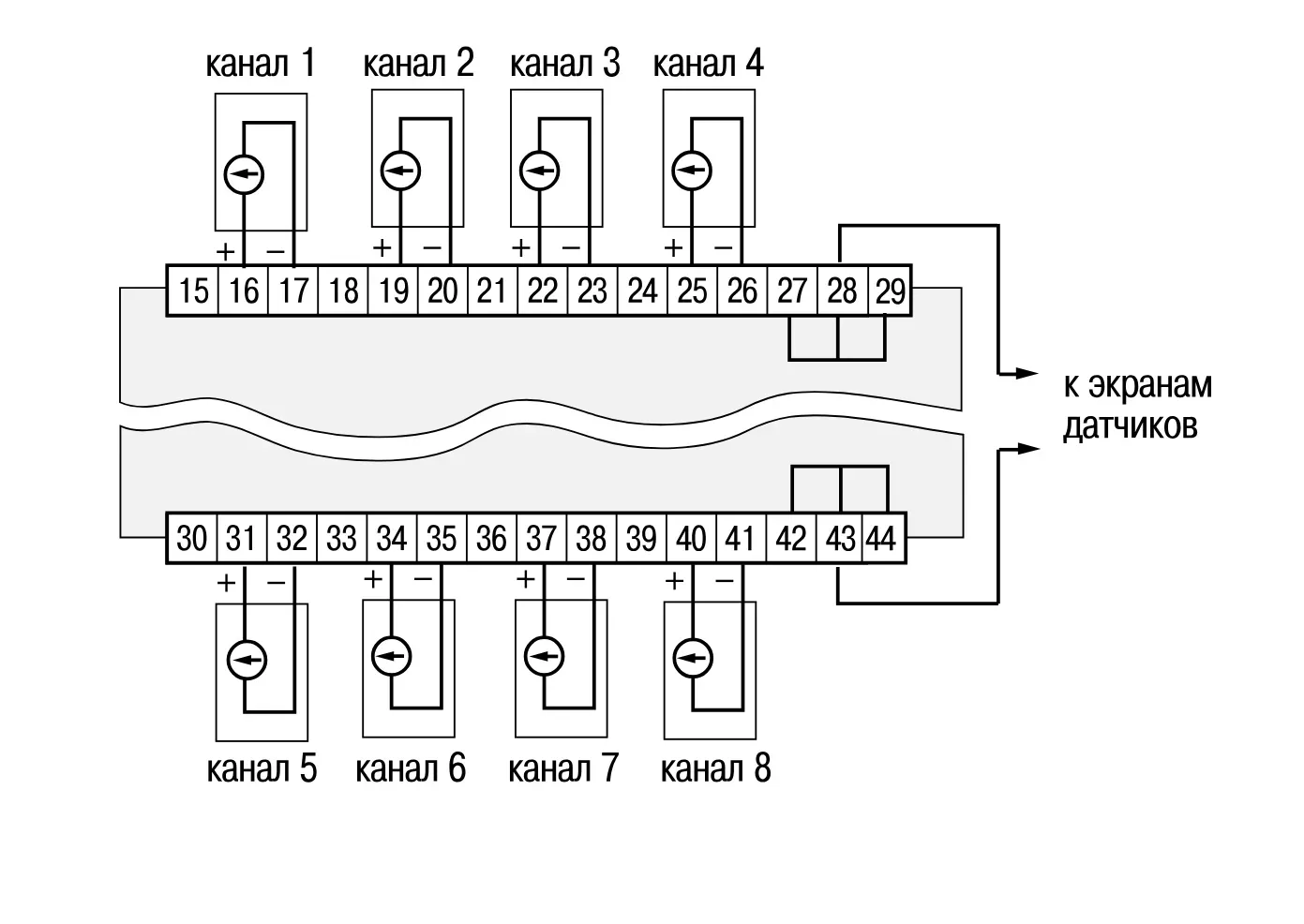

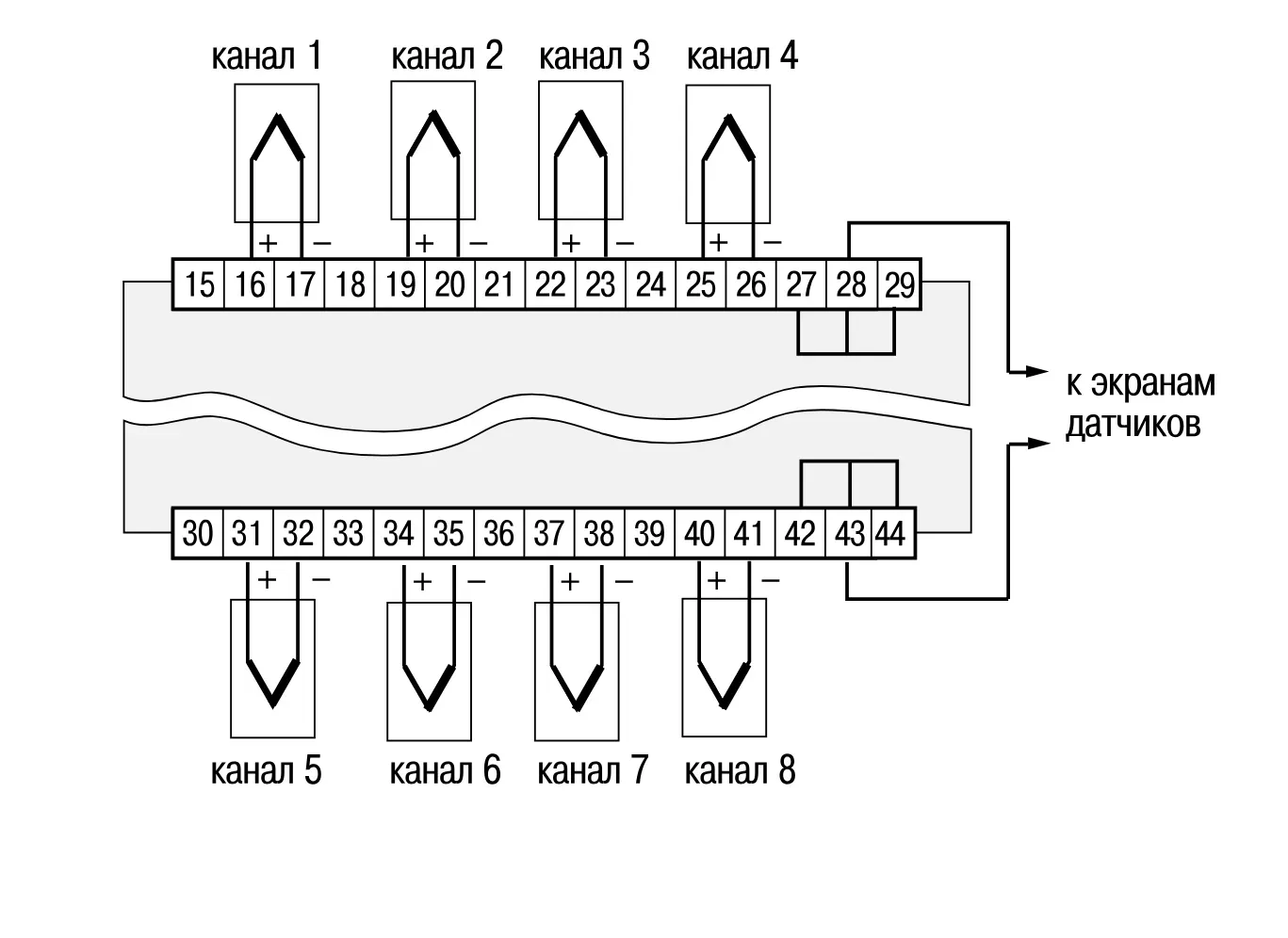

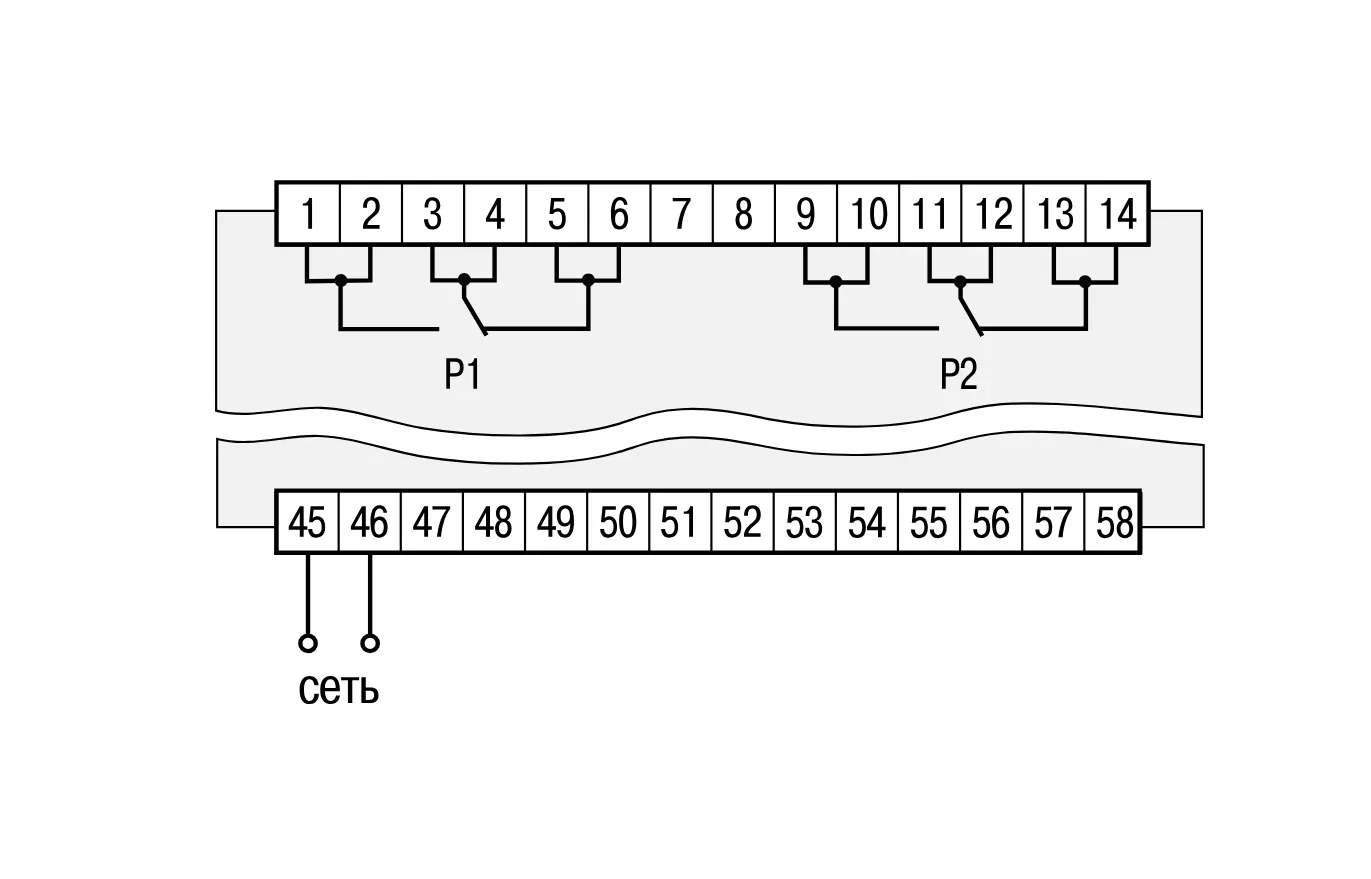

Схема подключения

Многоканальные измерители температуры ОВЕН УКТ38 - контроль до 8 точек в одном устройстве

Когда технологический процесс зависит сразу от нескольких температурных зон, важно контролировать каждую точку без задержек и погрешностей. Многоканальные приборы ОВЕН УКТ38 позволяют взять под полный контроль до 8 температурных каналов одновременно и обеспечить стабильную работу оборудования без лишних затрат.

Такие устройства активно применяют на промышленных линиях, в сушильных камерах, печах, холодильных установках и системах климатического контроля. Один прибор заменяет несколько отдельных измерителей, экономит место в шкафу автоматики и снижает стоимость внедрения.

Максимальный контроль температурных зон

Современные производства используют сложные тепловые процессы, где отклонение даже на несколько градусов влияет на качество продукции. Серия УКТ38 обеспечивает точный мониторинг температур сразу в нескольких точках.

Основные преимущества оборудования:

Одновременное обслуживание от 2 до 8 каналов измерения
Поддержка различных типов температурных датчиков
Высокая скорость опроса всех каналов — около 2,8 секунды (для 8 датчиков)
Цифровая фильтрация входных сигналов
Возможность индивидуальной настройки каждого канала
Яркая индикация активного канала 1…8
Стабильная работа в промышленных условиях

Такие возможности позволяют оперативно реагировать на изменения температуры и предотвращать аварийные ситуации.

Универсальность подключения датчиков

Многоканальные измерители серии УКТ38 работают с широким перечнем датчиков. Это делает их универсальным решением для различных отраслей промышленности.

Поддерживаемые типы датчиков:

Термопреобразователи сопротивления

Pt100
Pt50
Cu50
Cu100
Трехпроводная схема подключения
Возможность двухпроводного подключения

Диапазон измерения достигает -200…+850 °C, что подходит для большинства производственных процессов.

Термопары

Типы K, J и другие распространенные стандарты
Автоматическая компенсация холодного спая
Работа при высоких температурах — до +1200 °C и выше (в зависимости от типа датчика)

Унифицированные сигналы (для отдельных модификаций)

0…1 В
Активные аналоговые датчики
Работа с нормированными сигналами

Такой набор интерфейсов позволяет легко подключить уже используемые датчики без замены оборудования.

Индивидуальная настройка каждого канала

В технологических линиях редко встречаются одинаковые условия измерения. Один датчик может находиться в зоне высокой температуры, другой — в зоне охлаждения. Именно поэтому устройство позволяет гибко настраивать каждый канал отдельно.

Функции настройки:

Выбор типа датчика для каждого канала
Коррекция измерительной характеристики
Настройка цифрового фильтра
Установка предельных значений
Индивидуальные параметры для каналов A-01…A-08

Такая гибкость позволяет добиться точных показаний даже в сложных условиях эксплуатации.

Быстрый опрос датчиков без задержек

Скорость получения данных напрямую влияет на стабильность технологического процесса. Если прибор медленно обновляет показания, система не успевает вовремя реагировать на изменения.

Устройства серии УКТ38 обеспечивают:

последовательный опрос всех подключенных датчиков
типовое время опроса около 2,8 секунды при 8 каналах
стабильную работу при изменении температуры
минимальные задержки передачи данных

Такие характеристики позволяют поддерживать точность регулирования и предотвращать перегрев оборудования.

Интеллектуальная обработка сигналов

Шумы и помехи — частая проблема на производстве. Электродвигатели, преобразователи частоты и силовое оборудование создают электромагнитные наводки. Без защиты это приводит к ошибкам измерений.

Многоканальные устройства оснащаются функциями обработки сигнала:

цифровая фильтрация помех
корректировка измерительных значений
компенсация ошибок датчиков
стабилизация показаний при скачках сигнала

Эти технологии повышают надежность системы и обеспечивают стабильную работу линии.

Надежность промышленного уровня

Промышленные условия требуют устойчивости к вибрациям, температурным колебаниям и влажности. Серия УКТ38 создавалась специально для таких задач.

Эксплуатационные параметры:

Монтаж — щитовой корпус исполнения Щ4
Устойчивость к промышленным помехам
Работа при повышенной влажности — до 80 %
Стабильная эксплуатация при температурных колебаниях
Надежная клеммная база подключения

Такие параметры обеспечивают долгий срок службы оборудования и минимизируют вероятность отказов.

Экономия пространства и бюджета

Использование одного многоканального устройства вместо нескольких отдельных приборов значительно снижает расходы на автоматизацию.

Преимущества экономии:

уменьшение количества оборудования
снижение затрат на монтаж
сокращение кабельных соединений
уменьшение размеров шкафа управления
упрощение обслуживания

Такой подход позволяет быстро окупить вложения в модернизацию системы контроля.

Простота эксплуатации и понятная индикация

Оператору важно быстро определить состояние системы. Прибор оснащен удобной системой отображения данных.

Элементы индикации:

цифровой индикатор значений
светодиоды каналов 1…8
отображение текущего активного датчика
визуальный контроль параметров

Такая визуализация ускоряет диагностику и повышает удобство работы.

Области применения многоканальных приборов

Благодаря универсальности и высокой точности оборудование используют в различных отраслях.

Типовые направления:

печи и сушильные камеры
системы вентиляции и отопления
холодильные установки
пищевые производства
химическая промышленность
энергетические установки
металлургические процессы
системы температурного мониторинга

Многоканальные возможности позволяют контролировать сложные технологические схемы без дополнительных устройств.

Почему стоит выбрать оборудование серии УКТ38

При выборе измерительного оборудования важно учитывать не только технические параметры, но и эффективность эксплуатации.

Использование многоканальных приборов позволяет:

контролировать до 8 температурных зон
снизить вероятность аварий
повысить стабильность процессов
уменьшить энергозатраты
улучшить качество выпускаемой продукции

Такие преимущества делают оборудование востребованным в современных системах автоматизации.

Начните модернизацию системы контроля уже сегодня

Выбирайте надежные многоканальные приборы серии УКТ38, чтобы обеспечить точный контроль температуры и стабильную работу технологического оборудования.

Изучите доступные модификации, подберите оптимальную конфигурацию и оформите заказ уже сейчас — обеспечьте своему производству надежность, точность и уверенность в каждом измерении.
