Реле времени ОВЕН УТ24 - двухканальные микропроцессорные таймеры для промышленной автоматизации

ОВЕН УТ24 — профессиональное двухканальное реле времени для автоматического управления технологическими процессами, производственным оборудованием, инженерными системами и исполнительными механизмами. Прибор сочетает гибкое программирование, высокую надежность, широкий диапазон временных интервалов и удобную настройку, благодаря чему активно применяется в промышленной автоматизации, системах вентиляции, отопления, насосных станциях, упаковочных линиях и производственных комплексах.

Серия УТ-24 предназначена для построения сложных алгоритмов управления временем без использования программируемых контроллеров. Пользователь может задавать циклы включения и отключения оборудования, программировать последовательности операций и организовывать независимую работу двух каналов управления.

Главное преимущество ОВЕН УТ24 — возможность гибкого программирования до 30 шагов в каждом канале с точной настройкой временных интервалов и логики взаимодействия между таймерами.

Инжиниринговые услуги ООО «Гекомс»: Программируем и разрабатываем АСУ ТП

Документация: Инструкция, Руководство, Сертификат, Паспорт

Скидка по запросу Жми!

Характеристики: Вес, Габаритные размеры, Выбрать и Купить в Москве

Артикул	Напр-е	Монтаж	Таймеры	T экспл	Длит-ть	IP	Размеры ШВГ	Вес	Цена с НДС
"Р"
УТ24-Щ1.Р	220 В AC	Щитовой (Щ1)	2 шт	+1 ... +50 °С	до 100 ч	IP54	96x96x65 мм	1 кг	7 500 руб
УТ24-Щ2.Р	220 В AC	Щитовой (Щ2)	2 шт	+1 ... +50 °С	до 100 ч	IP54	96x48x100 мм	1 кг	7 500 руб
УТ24-Д.Р	220 В AC	DIN-реечный	2 шт	+1 ... +50 °С	до 100 ч	IP20	72x90x58 мм	1 кг	7 500 руб
УТ24-Н.Р	220 В AC	Настенный	2 шт	+1 ... +50 °С	до 100 ч	IP44	105x130x65 мм	1 кг	7 500 руб
"С"
УТ24-Щ1.С	220 В AC	Щитовой (Щ1)	2 шт	+1 ... +50 °С	до 100 ч	IP54	96x96x65 мм	1 кг	7 500 руб
УТ24-Щ2.С	220 В AC	Щитовой (Щ2)	2 шт	+1 ... +50 °С	до 100 ч	IP54	96x48x100 мм	1 кг	7 500 руб
УТ24-Д.С	220 В AC	DIN-реечный	2 шт	+1 ... +50 °С	до 100 ч	IP20	72x90x58 мм	1 кг	7 500 руб
УТ24-Н.С	220 В AC	Настенный	2 шт	+1 ... +50 °С	до 100 ч	IP44	105x130x65 мм	1 кг	7 500 руб
"К"
УТ24-Щ1.К	220 В AC	Щитовой (Щ1)	2 шт	+1 ... +50 °С	до 100 ч	IP54	96x96x65 мм	1 кг	7 500 руб
УТ24-Щ2.К	220 В AC	Щитовой (Щ2)	2 шт	+1 ... +50 °С	до 100 ч	IP54	96x48x100 мм	1 кг	7 500 руб
УТ24-Д.К	220 В AC	DIN-реечный	2 шт	+1 ... +50 °С	до 100 ч	IP20	72x90x58 мм	1 кг	7 500 руб
УТ24-Н.К	220 В AC	Настенный	2 шт	+1 ... +50 °С	до 100 ч	IP44	105x130x65 мм	1 кг	7 500 руб

Расшифровка артикула

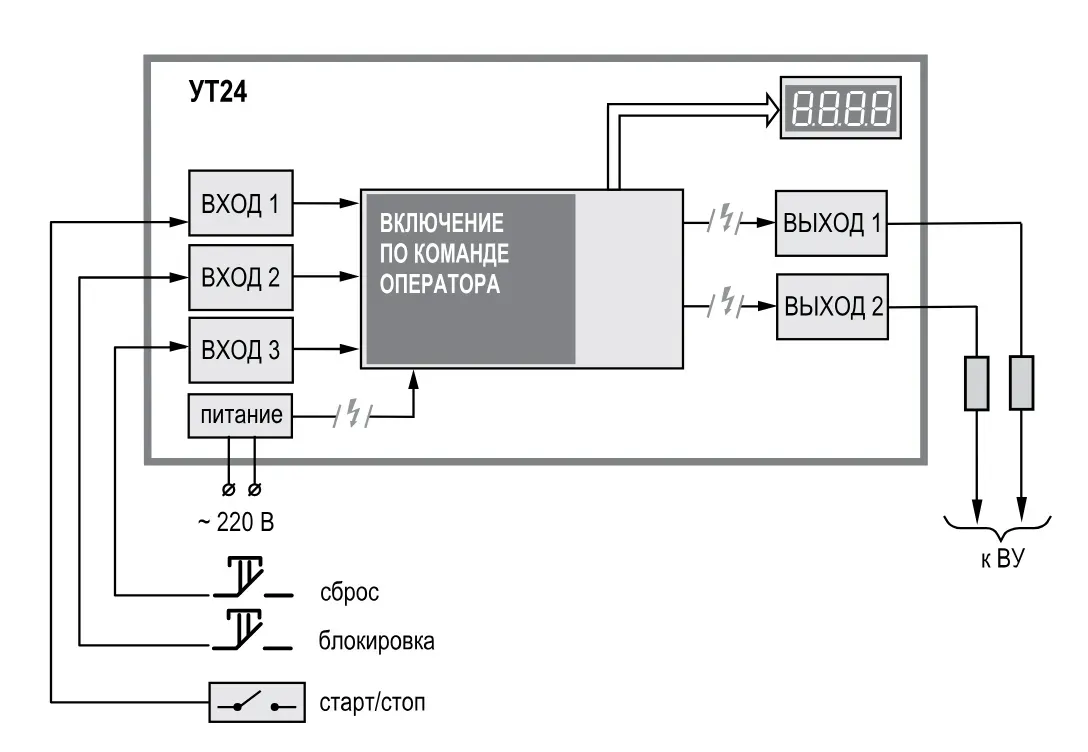

Схема подключения

Видео

Программирование

Настройка

Для каких задач используют УТ24

Микропроцессорное реле времени УТ24 эффективно решает задачи автоматизации в различных отраслях:

управление насосным оборудованием;
циклическая работа компрессоров;
автоматизация вентиляции;
управление конвейерами;
включение исполнительных механизмов;
управление нагревателями;
контроль технологических пауз;
автоматизация фасовочных линий;
управление освещением;
организация повторяющихся циклов.

Прибор подходит как для небольших инженерных систем, так и для сложного промышленного оборудования с многоэтапными алгоритмами работы.

Два независимых таймера в одном устройстве

ОВЕН УТ24 оснащается двумя полностью независимыми таймерами. Каждый канал может работать по собственной программе с отдельными временными параметрами.

Такое решение позволяет:

сократить количество оборудования в шкафу автоматики;
уменьшить затраты на монтаж;
упростить схему управления;
реализовать сложные последовательности без ПЛК.

Пользователь может настроить взаимодействие каналов между собой. Например:

запуск второго таймера после завершения первого;
последовательный циклический режим;
взаимный перезапуск программ;
синхронизацию алгоритмов.

В инструкции подробно описаны режимы перезапуска таймеров и логика взаимодействия каналов.

Программирование сложных циклов

УТ24 поддерживает создание многоступенчатых программ с гибкой настройкой временных интервалов.

Для каждого таймера доступны:

до 30 шагов цикла;
настройка времени включения;
настройка времени паузы;
задание количества циклов;
бесконечный циклический режим;
задержка старта программы.

Диапазон временных интервалов достигает 99 часов 59 минут 59,9 секунды. Это позволяет использовать устройство как для коротких импульсов, так и для длительных производственных процессов.

В памяти прибора можно задавать:

длительность импульса;
длительность паузы;
число повторений;
алгоритмы циклической работы;
режимы индикации.

Параметры настройки подробно представлены в таблице программирования устройства.

Гибкие режимы запуска и управления

ОВЕН УТ24 поддерживает несколько вариантов запуска программ:

ручной старт;
автоматический запуск;
запуск внешним сигналом;
взаимный запуск каналов;
циклический перезапуск.

Такая архитектура позволяет использовать реле времени в сложных системах автоматизации без дополнительных устройств логики.

Особенно востребованы функции:

задержки включения;
задержки отключения;
циклического повторения;
формирования импульсов;
последовательного управления.

Высокая точность временных интервалов

Прибор обеспечивает стабильное соблюдение временных параметров благодаря встроенному микропроцессорному управлению и функции коррекции точности отсчета.

Пользователь может изменять скорость выполнения программы через параметр Corr. Это особенно важно:

для синхронизации оборудования;
компенсации особенностей механики;
точной настройки циклов;
адаптации под технологический процесс.

В инструкции указано, что коррекция времени регулируется в диапазоне от 0 до 200.

Надежное управление исполнительными механизмами

Серия УТ24 оснащается релейными выходами для прямого управления нагрузкой. Прибор уверенно работает с:

контакторами;
насосами;
вентиляторами;
клапанами;
электродвигателями;
нагревателями;
системами сигнализации.

Реле времени обеспечивает стабильное переключение оборудования и устойчивую работу даже при интенсивной эксплуатации.

Энергонезависимая память и защита параметров

Все настройки сохраняются в энергонезависимой памяти прибора. После отключения питания устройство автоматически восстанавливает параметры и продолжает работу согласно выбранному режиму.

Для защиты конфигурации предусмотрена система кодов доступа. Пользователь может:

ограничить изменение параметров;
разрешить только просмотр;
защитить критические настройки.

В инструкции подробно описана работа параметра SEC и логика защиты программирования.

Простая настройка без сложного ПО

Программирование выполняется с лицевой панели прибора через кнопки управления и цифровой индикатор.

Пользователь может быстро:

задавать циклы;
изменять временные интервалы;
настраивать шаги программы;
изменять режимы работы;
запускать тестирование;
выполнять сброс настроек.

Сброс на заводские параметры выполняется через сервисный код 55.

Промышленная надежность и долговечность

ОВЕН УТ24 рассчитан на длительную эксплуатацию в сложных условиях:

температура хранения от -25 до +55 °C;
устойчивость к вибрациям;
защита от помех;
стабильная работа при перепадах питания;
промышленное исполнение корпуса.

Устройство подходит для круглосуточной эксплуатации на производственных объектах и инженерных системах.

Техническое обслуживание выполняется не реже одного раза в 6 месяцев и включает проверку креплений и очистку клемм.

Варианты исполнения УТ24

В каталоге представлены популярные исполнения:

УТ24-Щ1 — щитовые;
УТ24-Щ2 — щитовые;
УТ24-Д — дин-реечные;
УТ24-Н — настенные;

Различные варианты корпуса позволяют интегрировать оборудование в существующие шкафы автоматики без дополнительных доработок.

Преимущества покупки ОВЕН УТ24

два независимых таймера;
до 30 шагов программирования;
временные интервалы до 99 ч 59 мин;
гибкая логика запуска;
энергонезависимая память;
защита параметров;
релейные выходы;
простая настройка;
высокая надежность;
гарантия 24 месяца.

Купить реле времени ОВЕН УТ24

Выберите подходящую модификацию УТ24 для автоматизации оборудования, инженерных систем и производственных процессов. Используйте возможности двухканального программирования для создания точных алгоритмов управления временем и повышения эффективности работы предприятия. Оформите заказ онлайн и получите консультацию по подключению, настройке и программированию оборудования.

Официальный сайт производителя: https://owen.ru/
