Счетчик импульсов ОВЕН СИ20 купить — универсальный счетчик и дозатор в Москве

Счетчики импульсов ОВЕН СИ20 - универсальные приборы для промышленного учета, дозирования и автоматизации

ОВЕН-СИ20

Счетчик импульсов ОВЕН СИ20 — это универсальный промышленный прибор для точного подсчета импульсов, преобразования сигналов в физические величины и управления исполнительными механизмами. Устройство активно используют в системах автоматизации, дозирующем оборудовании, фасовочных линиях, насосных станциях, производственных комплексах и инженерных системах контроля.

Серия СИ20 сочетает высокую точность, гибкие настройки, надежную защиту от помех и возможность управления нагрузкой через встроенные выходные устройства. Благодаря поддержке различных режимов работы прибор легко интегрируется в современные АСУ ТП и производственные линии.

Линейка включает несколько исполнений корпуса — СИ20-У-Щ1, СИ20-У-Щ2 и СИ20-У-Н, а также модификации с релейными, транзисторными и симисторными выходами. Это позволяет подобрать оборудование под конкретную задачу без лишних затрат на доработку системы.

Инжиниринговые услуги ООО «Гекомс»: Программируем и разрабатываем АСУ ТП

Документация: Инструкция, Руководство, Сертификат, Паспорт

Скидка по запросу Жми!

Характеристики: Вес, Габаритные размеры, Выбрать и Купить в Москве

АртикулНапр-еМонтажДиапазонЧастотаПогр-тьIPРазмеры ШВГВесЦена с НДС
"Р"
СИ20-У.Щ1.Р~220В / =24ВЩитовой (Щ1)0…99 9991…2500 Гц±0,01 %IP5496x96x65 мм1 кг6 800 руб
СИ20-У.Щ2.Р~220В / =24ВЩитовой (Щ2)0…99 9991…2500 Гц±0,01 %IP5496x48x100 мм1 кг6 800 руб
СИ20-У.Н.Р~220В / =24ВНастенный0…99 9991…2500 Гц±0,01 %IP44130x105x65 мм1 кг6 800 руб
"С"
СИ20-У.Щ1.С~220В / =24ВЩитовой (Щ1)0…99 9991…2500 Гц±0,01 %IP5496x96x65 мм1 кг6 800 руб
СИ20-У.Щ2.С~220В / =24ВЩитовой (Щ2)0…99 9991…2500 Гц±0,01 %IP5496x48x100 мм1 кг6 800 руб
СИ20-У.Н.С~220В / =24ВНастенный0…99 9991…2500 Гц±0,01 %IP44130x105x65 мм1 кг6 800 руб
"К"
СИ20-У.Щ1.К~220В / =24ВЩитовой (Щ1)0…99 9991…2500 Гц±0,01 %IP5496x96x65 мм1 кг6 800 руб
СИ20-У.Щ2.К~220В / =24ВЩитовой (Щ2)0…99 9991…2500 Гц±0,01 %IP5496x48x100 мм1 кг6 800 руб
СИ20-У.Н.К~220В / =24ВНастенный0…99 9991…2500 Гц±0,01 %IP44130x105x65 мм1 кг6 800 руб

Расшифровка артикула и Схема подключения

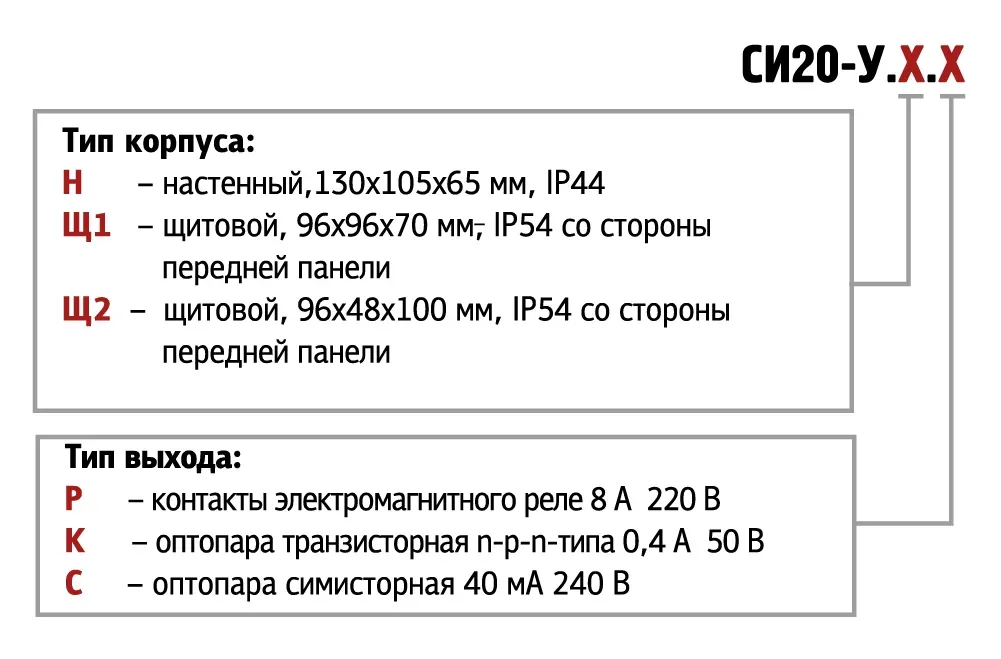

ОВЕН-СИ20-обозначение
Условное Обозначение

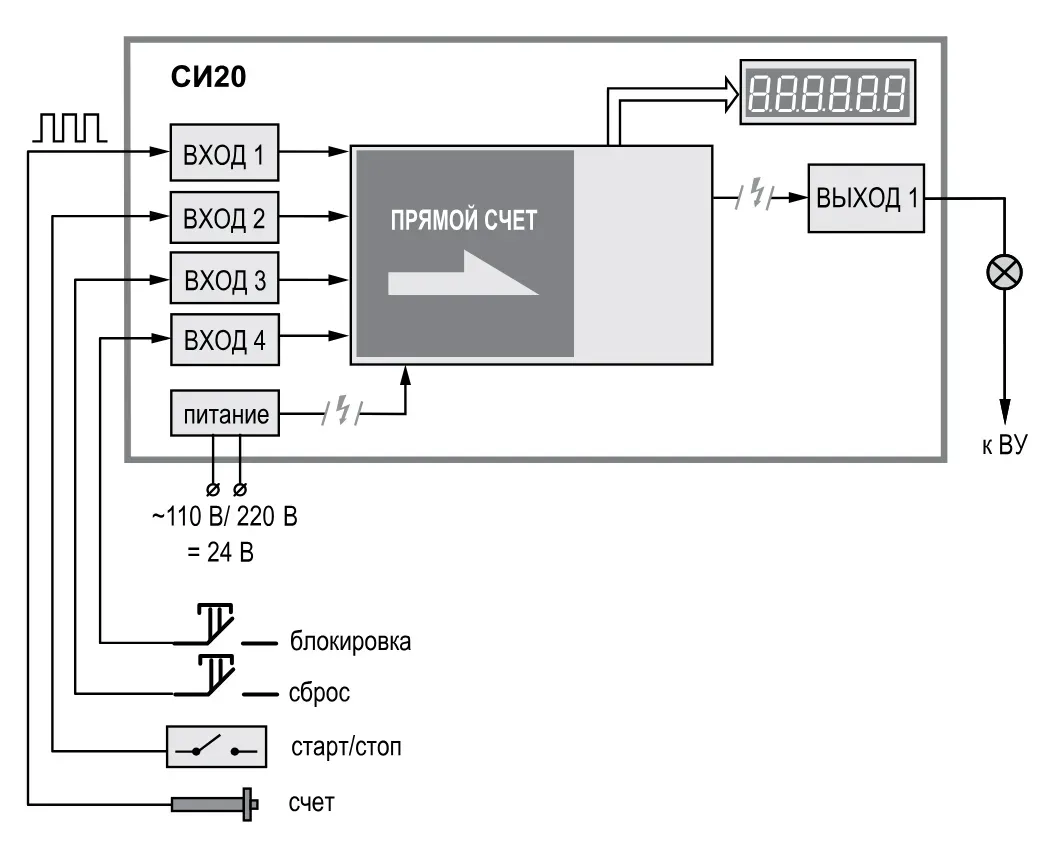

ОВЕН-СИ20-схема-функциональная
Схема функциональная

Видео

Вебинар: Счетчики импульсов

Работа в режиме дозатора

Для чего используют СИ20

ОВЕН СИ20 решает широкий спектр задач промышленного учета и автоматизации:

  • подсчет изделий на конвейере;
  • контроль количества циклов оборудования;
  • учет продукции на упаковочных линиях;
  • работа в системах дозирования;
  • управление исполнительными механизмами;
  • контроль расхода материалов;
  • управление насосами и электродвигателями;
  • мониторинг технологических процессов;
  • подсчет импульсов от датчиков и энкодеров.

Прибор не просто считает импульсы. СИ20 переводит полученные значения в реальные физические единицы через настраиваемый множитель. Это особенно важно при работе с расходомерами, дозаторами и производственными системами учета.

Высокая скорость обработки сигналов

Счетчик поддерживает обработку входных импульсов с частотой до 2500 Гц. Минимальная длительность импульса составляет всего 200 мкс, что позволяет использовать устройство на высокоскоростных производственных линиях.

Шестизначный индикатор отображает значения от 000000 до 999999. При переполнении счетчик автоматически продолжает работу с нулевого значения, обеспечивая непрерывный учет без остановки оборудования.

Гибкое программирование под разные задачи

СИ20 предлагает расширенные возможности настройки:

  • программирование уставок;
  • настройка режима дозатора;
  • фильтрация импульсов;
  • установка множителя;
  • настройка десятичной точки;
  • конфигурация логики работы выходов;
  • блокировка кнопок;
  • настройка сигналов старт/стоп.

Диапазон множителя составляет от 0,00001 до 99999. Благодаря этому прибор легко адаптируется под различные типы датчиков и технологических процессов.

Режим дозатора для автоматизированных систем

Одно из ключевых преимуществ СИ20 — встроенный режим дозатора. При достижении заданной уставки прибор автоматически управляет выходным устройством и исполнительным механизмом.

Такая функция особенно востребована:

  • на линиях фасовки;
  • в системах розлива;
  • при управлении насосами;
  • в дозирующих установках;
  • в автоматике подачи сырья.

Система позволяет точно контролировать объемы и минимизировать потери продукции.

Поддержка различных датчиков

Прибор оснащен четырьмя независимыми дискретными входами и поддерживает подключение:

  • герконов;
  • кнопок;
  • концевых выключателей;
  • реле;
  • датчиков с n-p-n выходом;
  • датчиков с p-n-p выходом;
  • импульсных преобразователей.

Встроенный источник питания 24 В обеспечивает питание подключаемых датчиков током до 50 мА без использования внешнего блока питания.

При необходимости можно подключить внешний источник питания от 12 до 34 В.

Эффективная фильтрация помех

СИ20 стабильно работает в условиях промышленного электромагнитного шума. Для защиты от ложных импульсов реализованы два независимых фильтра:

  • фильтр счетного входа от 1 до 2500 Гц;
  • фильтр управляющих входов от 200 до 999999 мкс.

Фильтрация значительно повышает стабильность учета и снижает вероятность ошибок при работе с длинными кабельными трассами и силовым оборудованием.

Управление нагрузкой через встроенные выходы

Серия поддерживает три типа выходных устройств:

  • электромагнитное реле;
  • транзисторная оптопара;
  • симисторная оптопара.

Релейный выход коммутирует нагрузку до 8 А при напряжении 220 В. Это позволяет напрямую управлять:

  • насосами;
  • двигателями;
  • контакторами;
  • сигнализацией;
  • клапанами;
  • пускателями;
  • промышленными исполнительными механизмами.

Транзисторные и симисторные выходы подходят для интеграции в сложные системы автоматизации.

Удобство эксплуатации и индикации

На лицевой панели расположены:

  • шестиразрядный цифровой индикатор;
  • светодиоды состояния;
  • кнопки управления;
  • индикация режима старт/стоп;
  • индикация блокировки;
  • отображение состояния выходного устройства.

Меню настройки поддерживает парольную защиту и восстановление заводских параметров. Это предотвращает случайное изменение конфигурации персоналом.

Надежность в промышленной среде

ОВЕН СИ20 рассчитан на длительную эксплуатацию в тяжелых условиях:

  • температура работы от -20 до +70 °C;
  • влажность до 95 %;
  • защита IP54 у щитовых исполнений;
  • защита IP44 у настенного корпуса;
  • устойчивость к вибрациям;
  • соответствие ГОСТ по ЭМС.

Средний срок службы прибора достигает 10 лет. Энергонезависимая память сохраняет результаты счета даже при отключении питания.

Варианты исполнения корпуса

В каталоге доступны:

  • СИ20-У-Щ1;
  • СИ20-У-Щ2;
  • СИ20-У-Н;
    • модификации с транзисторными и симисторными выходами.

Пользователь может подобрать корпус под щит автоматики или настенный монтаж без дополнительных адаптеров.

Преимущества покупки СИ20

  • универсальное применение;
  • высокая точность подсчета;
  • поддержка дозирования;
  • питание датчиков 24 В;
  • частота счета до 2500 Гц;
  • гибкие настройки;
  • защита от помех;
  • надежная работа в промышленности;
  • длительный срок службы;
  • гарантия 24 месяца.

Купить счетчик импульсов ОВЕН СИ20

Выберите подходящую модификацию СИ20 для автоматизации производства, учета продукции и управления оборудованием. Надежный счетчик импульсов поможет повысить точность технологических процессов, снизить потери и увеличить эффективность работы предприятия. Оформите заказ онлайн и получите профессиональную консультацию по подключению, настройке и эксплуатации оборудования.
