Счетчики импульсов ОВЕН СИ8 - универсальное решение для точного учета, контроля и автоматизации процессов

Микропроцессорный счетчик импульсов СИ8 — это надежный промышленный прибор для точного подсчета импульсов, измерения частоты, времени и расхода. Серия активно применяется в системах автоматизации, на производственных линиях, насосных станциях, упаковочном оборудовании, конвейерах, компрессорных установках и инженерных системах. Благодаря высокой точности, широкому набору режимов работы и поддержке интерфейса RS-485 прибор легко интегрируется в современные АСУ ТП.

Линейка ОВЕН СИ8 подходит для задач, где требуется стабильный контроль технологических процессов в режиме 24/7. Прибор сохраняет результаты измерений при отключении питания, поддерживает реверсивный счет, управление нагрузкой и работу с импульсными датчиками расхода.

Инжиниринговые услуги ООО «Гекомс»: Программируем и разрабатываем АСУ ТП

Документация: Инструкция, Руководство, Сертификат, Паспорт

Скидка по запросу Жми!

Характеристики: Вес, Габаритные размеры, Выбрать и Купить во Владивостоке

Артикул	Напр-е	Монтаж	RS-485	Диапазон	Частота	Погр-ть	IP	Размеры ШВГ	Вес	Цена с НДС
"Р"
СИ8-Щ1.Р	~220В / =24В	Щитовой (Щ1)	нет	0…9 999 999	1…8000 Гц	±0,01 %	IP54	96x96x70 мм	1 кг	9 772 руб
СИ8-Щ1.Р.RS	~220В / =24В	Щитовой (Щ1)	встроен	0…9 999 999	1…8000 Гц	±0,01 %	IP54	96x96x70 мм	1 кг	10 632 руб
СИ8-Щ2.Р	~220В / =24В	Щитовой (Щ2)	нет	0…9 999 999	1…8000 Гц	±0,01 %	IP54	96x48x100 мм	1 кг	9 772 руб
СИ8-Щ2.Р.RS	~220В / =24В	Щитовой (Щ2)	встроен	0…9 999 999	1…8000 Гц	±0,01 %	IP54	96x48x100 мм	1 кг	10 632 руб
СИ8-Н.Р	~220В / =24В	Настенный	нет	0…9 999 999	1…8000 Гц	±0,01 %	IP44	130x105x65 мм	1 кг	9 772 руб
СИ8-Н.Р.RS	~220В / =24В	Настенный	встроен	0…9 999 999	1…8000 Гц	±0,01 %	IP44	130x105x65 мм	1 кг	10 632 руб
"К"
СИ8-Щ1.К	~220В / =24В	Щитовой (Щ1)	нет	0…9 999 999	1…8000 Гц	±0,01 %	IP54	96x96x70 мм	1 кг	9 772 руб
СИ8-Щ1.К.RS	~220В / =24В	Щитовой (Щ1)	встроен	0…9 999 999	1…8000 Гц	±0,01 %	IP54	96x96x70 мм	1 кг	10 632 руб
СИ8-Щ2.К	~220В / =24В	Щитовой (Щ2)	нет	0…9 999 999	1…8000 Гц	±0,01 %	IP54	96x48x100 мм	1 кг	9 772 руб
СИ8-Щ2.К.RS	~220В / =24В	Щитовой (Щ2)	встроен	0…9 999 999	1…8000 Гц	±0,01 %	IP54	96x48x100 мм	1 кг	10 632 руб
СИ8-Н.К	~220В / =24В	Настенный	нет	0…9 999 999	1…8000 Гц	±0,01 %	IP44	130x105x65 мм	1 кг	9 772 руб
СИ8-Н.К.RS	~220В / =24В	Настенный	встроен	0…9 999 999	1…8000 Гц	±0,01 %	IP44	130x105x65 мм	1 кг	10 632 руб
"С"
СИ8-Щ1.С	~220В / =24В	Щитовой (Щ1)	нет	0…9 999 999	1…8000 Гц	±0,01 %	IP54	96x96x70 мм	1 кг	9 772 руб
СИ8-Щ1.С.RS	~220В / =24В	Щитовой (Щ1)	встроен	0…9 999 999	1…8000 Гц	±0,01 %	IP54	96x96x70 мм	1 кг	10 632 руб
СИ8-Щ2.С	~220В / =24В	Щитовой (Щ2)	нет	0…9 999 999	1…8000 Гц	±0,01 %	IP54	96x48x100 мм	1 кг	9 772 руб
СИ8-Щ2.С.RS	~220В / =24В	Щитовой (Щ2)	встроен	0…9 999 999	1…8000 Гц	±0,01 %	IP54	96x48x100 мм	1 кг	10 632 руб
СИ8-Н.С	~220В / =24В	Настенный	нет	0…9 999 999	1…8000 Гц	±0,01 %	IP44	130x105x65 мм	1 кг	9 772 руб
СИ8-Н.С.RS	~220В / =24В	Настенный	встроен	0…9 999 999	1…8000 Гц	±0,01 %	IP44	130x105x65 мм	1 кг	10 632 руб

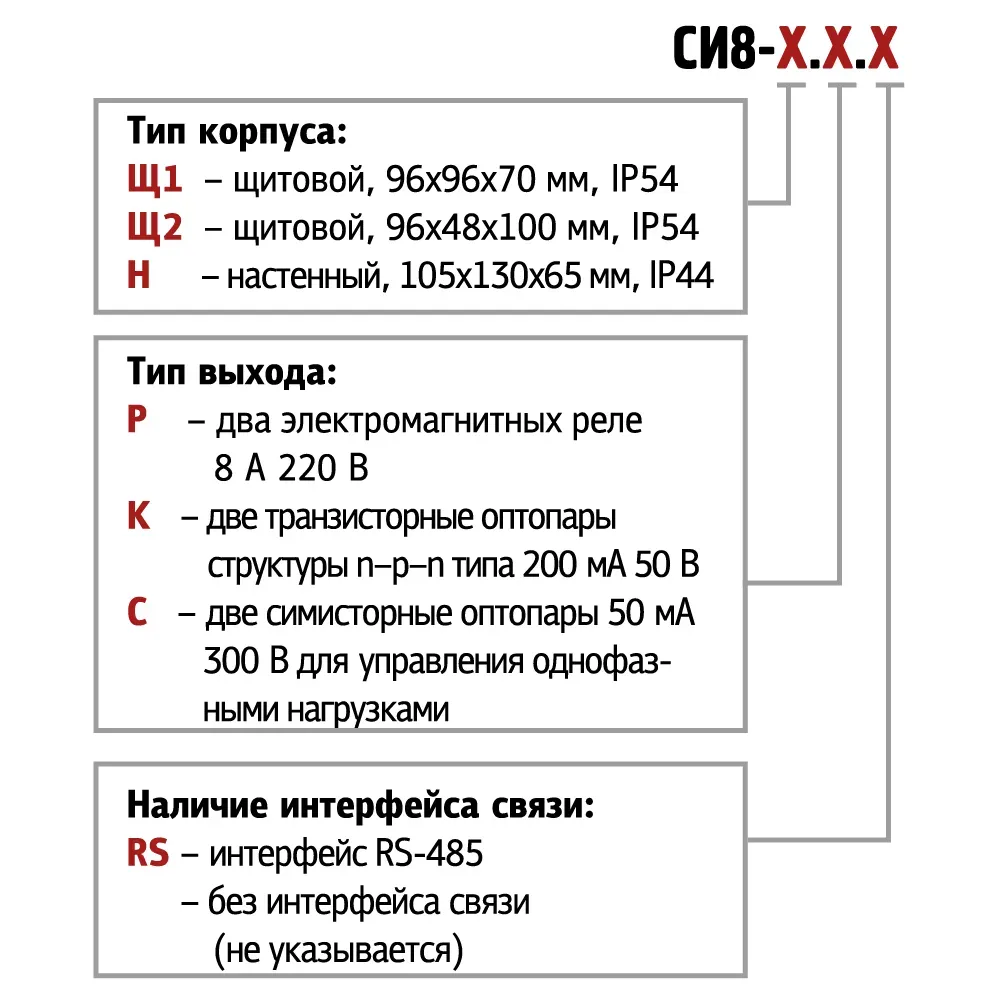

Расшифровка артикула

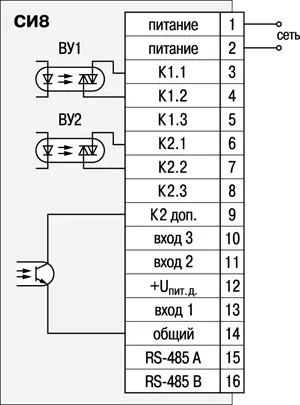

Схема подключения

Видео

Вебинар: Счетчики импульсов

Программирование: изменение числа импульсов

Для каких задач используют СИ8

Счетчик импульсов ОВЕН СИ8 закрывает сразу несколько задач автоматизации:

учет количества изделий на конвейере;
подсчет циклов оборудования;
контроль времени наработки станков;
измерение расхода жидкости;
управление насосами и исполнительными механизмами;
контроль направления вращения;
работа в роли электронного расходомера;
интеграция в системы диспетчеризации через RS-485;
подсчет продукции на фасовочных и упаковочных линиях.

Прибор эффективно работает с кнопками, герконами, реле, транзисторными датчиками n-p-n типа и дискретными сигналами 0…30 В.

Почему выбирают счетчик импульсов СИ8

Высокая точность измерений

Счетчик обеспечивает погрешность всего ±0,01 % на каждые 10000 импульсов. Это особенно важно при коммерческом учете, дозировании и работе с расходомерами. Диапазон счета достигает 9 999 999 импульсов, что позволяет использовать прибор даже на высоконагруженных производственных линиях.

Работа с частотой до 8000 Гц

СИ8 стабильно обрабатывает быстрые импульсные сигналы с частотой от 1 до 8000 Гц. Благодаря этому прибор уверенно работает с высокоскоростными датчиками и автоматическими линиями.

Универсальные режимы работы

Пользователь может выбрать один из 6 режимов работы:

прямой счет;
обратный счет;
реверсивный режим;
режим определения направления;
счет с блокировкой;
режим счетчика времени.

Такой функционал позволяет адаптировать устройство практически под любую производственную задачу без покупки дополнительного оборудования.

Гибкая настройка и программирование СИ8

Настройка СИ8 выполняется с лицевой панели через удобное меню параметров. Прибор поддерживает:

программирование уставок;
настройку времени фильтрации;
установку коэффициента пересчета;
настройку предделителя;
конфигурацию RS-485;
настройку логики выходов;
программирование времени срабатывания реле.

Система параметров позволяет точно адаптировать устройство под конкретный технологический процесс.

Для защиты от ложных срабатываний предусмотрен входной фильтр с дискретностью 0,1 мс. Это особенно важно в условиях промышленных электромагнитных помех.

Подключение СИ8 и совместимость с оборудованием

Прибор оснащается тремя дискретными входами и поддерживает подключение:

импульсных датчиков;
герконов;
концевых выключателей;
фотоэлектрических датчиков;
индуктивных датчиков;
транзисторных выходов n-p-n;
внешних управляющих устройств.

Диапазон входного сигнала составляет от 0 до 30 В. Встроенный источник питания 24 В обеспечивает ток до 100 мА для подключения датчиков без отдельного блока питания.

СИ8 поддерживает несколько типов выходных устройств:

электромагнитное реле;
транзисторная оптопара;
симисторная оптопара.

Релейный выход коммутирует нагрузку до 8 А при 240 В. Это позволяет напрямую управлять исполнительными механизмами, пускателями и сигнализацией.

Интерфейс RS-485 для интеграции в АСУ ТП

Модификации СИ8-RS поддерживают интерфейс RS-485 и протокол ОВЕН. Скорость обмена регулируется в диапазоне от 2400 до 115200 бит/с.

Через сеть доступны:

показания счетчика;
данные расходомера;
значения таймера;
параметры состояния прибора.

Поддержка RS-485 значительно упрощает интеграцию счетчика импульсов в SCADA-системы и диспетчерские комплексы.

Корпусные исполнения под разные задачи

Серия выпускается в нескольких вариантах:

СИ8-Н — настенное исполнение;
СИ8-Щ1 — щитовое исполнение 96×96 мм;
СИ8-Щ2 — щитовое исполнение 96×48 мм.

Степень защиты IP65 со стороны лицевой панели у щитовых модификаций позволяет использовать прибор в сложных производственных условиях с пылью и влагой.

Надежность для промышленной эксплуатации

ОВЕН СИ8 рассчитан на длительную непрерывную работу:

средний срок службы — 8 лет;
наработка на отказ — 50 000 часов;
межповерочный интервал — 2 года;
рабочая температура — от +1 до +50 °C.

При отключении питания прибор автоматически сохраняет данные в энергонезависимой памяти. После восстановления питания СИ8 продолжает работу без потери информации.

Где купить СИ8

В каталоге доступны популярные модификации:

СИ8-Щ2-Р;
СИ8-Щ2-Р-RS;
СИ8-Щ1-Р;
СИ8-Н;
СИ8 с RS-485;
универсальный счетчик импульсов СИ8.

Все приборы поставляются с руководством по эксплуатации, паспортом и комплектом крепежа.

Преимущества покупки СИ8

официальная продукция ОВЕН;
гарантия 24 месяца;
поддержка настройки и программирования;
помощь с подбором модификации;
быстрая поставка;
совместимость с промышленными датчиками;
выгодная цена на счетчики импульсов.

Закажите счетчик импульсов ОВЕН СИ8 прямо сейчас

Подберите подходящую модификацию ОВЕН СИ8 для своей системы автоматизации уже сегодня. Используйте надежный микропроцессорный счетчик импульсов для точного учета, контроля оборудования и повышения эффективности производства. Оформите заказ онлайн или получите консультацию по подключению, настройке и программированию СИ8 у наших специалистов.
