БУСТ2 ОВЕН - блоки управления тиристорами и симисторами для точного регулирования мощности

Современные системы промышленного нагрева требуют высокой точности регулирования мощности, стабильной работы оборудования и надежной защиты силовых цепей. При эксплуатации электрических печей, термокамер, сушильных комплексов, экструдеров, термопластавтоматов и другого энергоемкого оборудования особое значение приобретает качественное управление тиристорными и симисторными ключами.

БУСТ2 ОВЕН представляет собой специализированный блок управления тиристорами и симисторами, предназначенный для плавного регулирования мощности в однофазных, двухфазных и трехфазных нагрузках. Устройство обеспечивает точное управление нагревательными элементами, снижает нагрузку на питающую сеть и помогает поддерживать стабильные технологические параметры производственного процесса.

Инжиниринговые услуги ООО «Гекомс»: Программируем и разрабатываем АСУ ТП

Документация: Инструкция, Руководство, Сертификат, Паспорт

Скидка по запросу Жми!

Характеристики: Вес, Габаритные размеры, Выбрать и Купить во Владивостоке

Артикул	Питание	Упр-е/Сопр-е	Каналы	IP	Размеры ШВГ	Вес	Цена с НДС
БУСТ2	220 В	0...1 В / 47 кОм 0...10 В / 47 кОм 0...20 мА / 50 Ом 4...20 мА / 50 Ом	3 независисых	IP20	140x94x90 мм	1 кг	16 000 руб

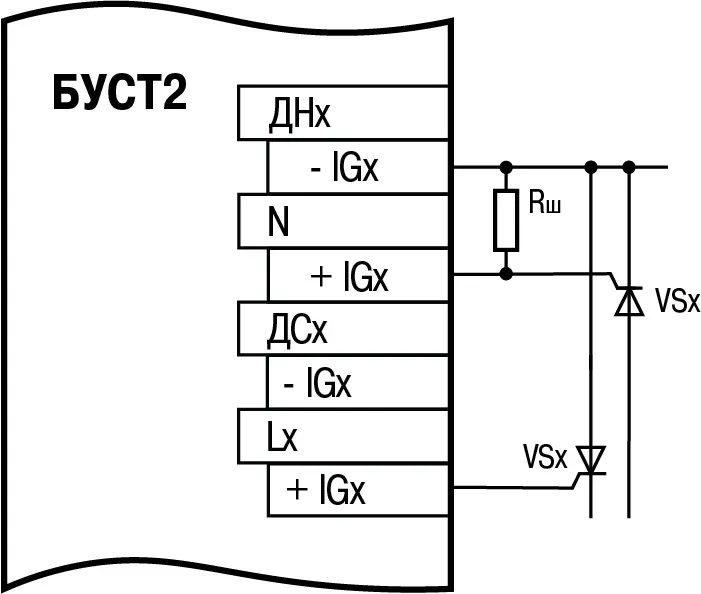

Расшифровка артикула и Схема подключения

Видео

Регулирование мощности нагревателей

Настройка: пример для однофазной сети

Для чего применяется БУСТ2

На большинстве промышленных объектов требуется не просто включать или отключать нагрузку, а плавно регулировать выделяемую мощность. Именно такую задачу решает БУСТ2.

Устройство успешно применяется для управления:

промышленными печами сопротивления;
сушильными камерами;
инфракрасными нагревателями;
термотоннелями;
экструзионными линиями;
нагревателями в пищевой промышленности;
климатическими камерами;
термоформовочным оборудованием;
системами электрического нагрева трубопроводов;
технологическими линиями с резистивной нагрузкой.

Использование электронного регулирования позволяет существенно повысить точность поддержания температуры и снизить энергопотребление оборудования.

Точное регулирование мощности без скачков и перегрузок

Одним из главных преимуществ устройства является возможность плавного изменения выходной мощности.

БУСТ2 поддерживает два режима регулирования:

фазовое управление;
целочисленное управление по полупериодам сети.

Фазовый метод обеспечивает высокую точность регулировки мощности с разрешением до 256 градаций на каждый полупериод сети. Такой алгоритм особенно эффективен в задачах, где требуется быстрое изменение температуры и высокая динамика управления.

Целочисленный метод управления пропускает в нагрузку необходимое количество полупериодов напряжения, минимизируя уровень электромагнитных помех и снижая нагрузку на сеть.

Поддержка различных схем подключения

Устройство отличается универсальностью и подходит для большинства промышленных схем нагрева.

Поддерживаются варианты подключения:

одна фаза 220 В;
одна фаза 380 В;
две фазы 220 В;
две фазы 380 В;
звезда с нейтралью;
звезда без нейтрали;
замкнутый треугольник;
разомкнутый треугольник;
схемы с симисторами;
схемы с тиристорами.
Такая гибкость позволяет использовать один тип оборудования для различных технологических объектов.

Управление через стандартные аналоговые сигналы

Для интеграции в существующие системы автоматизации предусмотрена поддержка наиболее распространенных управляющих сигналов.

БУСТ2 принимает:

0…10 В;
0…1 В;
0(4)…20 мА;
ручное управление с лицевой панели.

Это позволяет подключать устройство к ПИД-регуляторам, контроллерам, SCADA-системам и другим элементам промышленной автоматизации без дополнительных преобразователей сигналов.

Плавный выход на рабочую мощность

Резкое включение мощных нагревателей создает значительные пусковые токи и может привести к перегрузке питающей сети.

Для решения этой задачи реализован режим плавного нарастания мощности.

Пользователь может выбрать скорость выхода на установленный уровень:

до 4 секунд для плавного разгона;
до 0,1 секунды для быстрого набора мощности.

Такой подход снижает вероятность ложных срабатываний защит и продлевает срок службы оборудования.

Три независимых канала управления

Конструкция включает три полностью независимых канала управления тиристорами. Каждый канал выполняет контроль состояния силовых ключей, синхронизацию с переходом напряжения через ноль и формирование управляющих импульсов.
Такое решение обеспечивает:

высокую надежность работы;
устойчивость к помехам;
стабильное управление многозонными нагревателями;
возможность эксплуатации в тяжелых промышленных условиях.

Усиленные импульсы управления тиристорами

Для гарантированного открытия силовых ключей устройство формирует управляющие импульсы амплитудой 0,5 А или 1,5 А. Пользователь самостоятельно выбирает необходимый режим через DIP-переключатели.

Благодаря этому БУСТ2 совместим с широким спектром тиристорных и симисторных сборок различных производителей.

Встроенная защита технологического оборудования

Любая авария в силовой цепи приводит к простою производства и финансовым потерям. Поэтому особое внимание уделено защитным функциям.

Устройство контролирует:

наличие фаз сети;
пропадание фаз;
появление неподключенной фазы;
превышение установленного тока нагрузки;
ошибки подключения датчиков тока.
При возникновении аварии блок мгновенно отключает нагрузку и переходит в режим аварийного отключения. Оператор получает визуальную и звуковую сигнализацию неисправности.

Простая настройка без сложного программирования

Для ввода в эксплуатацию не требуется специализированное программное обеспечение.

Настройка выполняется с помощью:

восьмипозиционного DIP-переключателя;
регулятора «УПРАВЛЕНИЕ»;
регулятора «ЗАЩИТА»;
кнопки «ПУСК/СТОП».

Инженер может быстро выбрать режим работы, тип входного сигнала, метод управления мощностью и параметры защиты непосредственно на объекте.

Почему БУСТ2 выбирают промышленные предприятия

Пользователи получают сразу несколько важных преимуществ:

точное регулирование мощности;
снижение энергозатрат;
уменьшение пусковых нагрузок;
совместимость с большинством тиристорных сборок;
поддержку однофазных и трехфазных систем;
надежную токовую защиту;
удобную настройку;
высокую устойчивость к промышленным помехам.

Закажите БУСТ2 для модернизации системы управления нагревом

Если требуется надежный блок управления тиристорами и симисторами для точного регулирования мощности и защиты оборудования, серия БУСТ2 станет эффективным решением. Подберите необходимую конфигурацию для своего проекта и обеспечьте стабильную работу нагревательного оборудования с максимальной энергоэффективностью уже сегодня.
