Устройства плавного пуска VEDA MCD4 Обзор

Устройства плавного пуска VEDA MCD4 со встроенным байпасом является одними из самых малогабаритных устройств в своём классе. Подойдет на замену ушедших с российского рынка подобных узких УПП фирм Allen Bradley, Siemens, Schneider Electric. Сверхкомпактные размеры и простота настройки делает VEDA VM-40 незаменимым для простых задач по мягкому пуску асинхронных ЭД мощностью до 55 кВт.

Установка на DIN рейку (корпус A);
Для работы с трехфазными асинхронными двигателями;
Встроенный байпасный контактор;
Напряжение управления 24В пост.тока или 220В перем.тока;
Степень защиты IP21;
Компактная и прочная конструкция, легко соединяется с системой управления;

Инжиниринговые услуги ООО «Гекомс»: Параметрирование и наладка

Документация: Инструкция Руководство Ошибки Сертификат

Скидка по запросу Жми!

Характеристики: Вес Габаритные размеры Цена Выбрать и Купить во Владивостоке

Код заказа	Артикул	Мощность	Напр-е	Ток	U упр	IP	Размер ШхВхГ	Вес	Цена с НДС
	Uупр = 220 AC
MCD41001	VM-40-P1K5-0004-T4-CV2	1,5 кВт	380 В	4 А	220 AC	IP21	45х175х130 мм	1 кг	21060 руб
MCD41002	VM-40-P3K0-0007-T4-CV2	3 кВт	380 В	7 А	220 AC	IP21	45х175х130 мм	1 кг	21600 руб
MCD41003	VM-40-P4K0-0009-T4-CV2	4 кВт	380 В	9 А	220 AC	IP21	45х175х130 мм	1 кг	22140 руб
MCD41004	VM-40-P5K5-0012-T4-CV2	5,5 кВт	380 В	12 А	220 AC	IP21	45х175х130 мм	1 кг	23760 руб
MCD41005	VM-40-P7K5-0016-T4-CV2	7,5 кВт	380 В	16 А	220 AC	IP21	45х175х130 мм	1 кг	30348 руб
MCD41006	VM-40-P11K-0025-T4-CV2	11 кВт	380 В	25 А	220 AC	IP21	45х175х130 мм	1 кг	33156 руб
MCD41007	VM-40-P15K-0030-T4-CV2	15 кВт	380 В	30 А	220 AC	IP21	45х175х130 мм	1 кг	38664 руб
MCD41008	VM-40-P18K-0037-T4-CV2	18,5 кВт	380 В	37 А	220 AC	IP21	75x215x180 мм	2,5 кг	44280 руб
MCD41009	VM-40-P22K-0045-T4-CV2	22 кВт	380 В	45 А	220 AC	IP21	75x215x180 мм	2,5 кг	48600 руб
MCD41010	VM-40-P30K-0060-T4-CV2	30 кВт	380 В	60 А	220 AC	IP21	75x215x180 мм	2,5 кг	52596 руб
MCD41011	VM-40-P37K-0072-T4-CV2	37 кВт	380 В	72 А	220 AC	IP21	75x215x180 мм	2,5 кг	57996 руб
MCD41012	VM-40-P45K-0085-T4-CV2	45 кВт	380 В	85 А	220 AC	IP21	75x215x180 мм	2,5 кг	77436 руб
MCD41013	VM-40-P55K-0105-T4-CV2	55 кВт	380 В	105 А	220 AC	IP21	75x215x180 мм	2,5 кг	92880 руб
	Uупр = 24 DC
MCD40001	VM-40-P1K5-0004-T4-CV1	1,5 кВт	380 В	4 А	24 DC	IP21	45х175х130 мм	1 кг	21060 руб
MCD40002	VM-40-P3K0-0007-T4-CV1	3 кВт	380 В	7 А	24 DC	IP21	45х175х130 мм	1 кг	21600 руб
MCD40003	VM-40-P4K0-0009-T4-CV1	4 кВт	380 В	9 А	24 DC	IP21	45х175х130 мм	1 кг	22140 руб
MCD40004	VM-40-P5K5-0012-T4-CV1	5,5 кВт	380 В	12 А	24 DC	IP21	45х175х130 мм	1 кг	23760 руб
MCD40005	VM-40-P7K5-0016-T4-CV1	7,5 кВт	380 В	16 А	24 DC	IP21	45х175х130 мм	1 кг	30348 руб
MCD40006	VM-40-P11K-0025-T4-CV1	11 кВт	380 В	25 А	24 DC	IP21	45х175х130 мм	1 кг	33156 руб
MCD40007	VM-40-P15K-0030-T4-CV1	15 кВт	380 В	30 А	24 DC	IP21	45х175х130 мм	1 кг	38664 руб
MCD40008	VM-40-P18K-0037-T4-CV1	18,5 кВт	380 В	37 А	24 DC	IP21	75x215x180 мм	2,5 кг	44280 руб
MCD40009	VM-40-P22K-0045-T4-CV1	22 кВт	380 В	45 А	24 DC	IP21	75x215x180 мм	2,5 кг	48600 руб
MCD40010	VM-40-P30K-0060-T4-CV1	30 кВт	380 В	60 А	24 DC	IP21	75x215x180 мм	2,5 кг	52596 руб
MCD40011	VM-40-P37K-0072-T4-CV1	37 кВт	380 В	72 А	24 DC	IP21	75x215x180 мм	2,5 кг	57996 руб
MCD40012	VM-40-P45K-0085-T4-CV1	45 кВт	380 В	85 А	24 DC	IP21	75x215x180 мм	2,5 кг	77436 руб
MCD40013	VM-40-P55K-0105-T4-CV1	55 кВт	380 В	105 А	24 DC	IP21	75x215x180 мм	2,5 кг	92880 руб

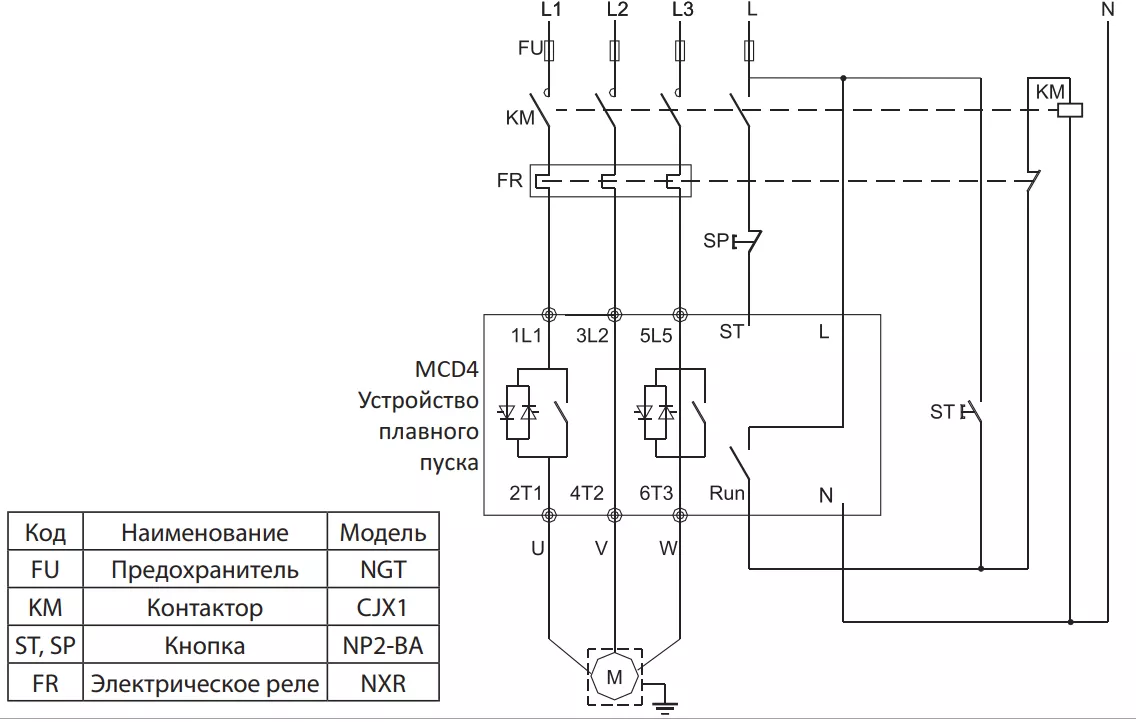

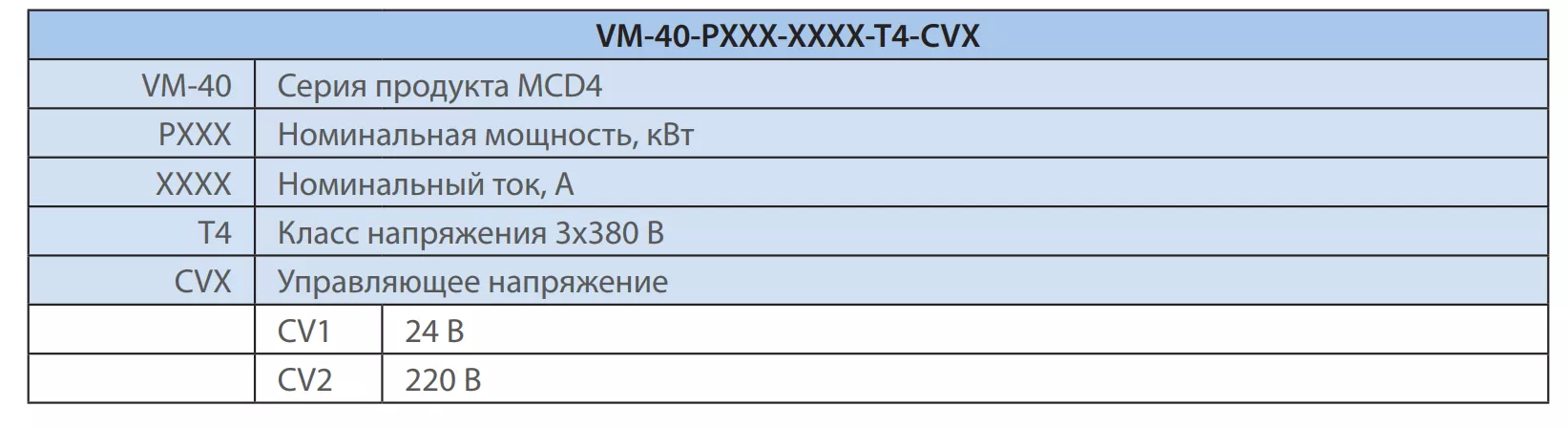

Расшифровка артикула и Схема подключения

Видеообзор

Устройства плавного пуска VEDA MCD4 (VM-40) - компактная мощность и надежный запуск в одном корпусе

Устройства плавного пуска серии VEDA MCD4, также известные как VM-40, обеспечивают плавный запуск электродвигателей и помогают сохранить оборудование в идеальном состоянии даже при интенсивной эксплуатации. Эти решения создавались специально для современных шкафов управления, где важны компактные размеры, высокая эффективность и надежность. Установите устройство серии MCD4 и получите стабильный запуск двигателя без резких скачков тока и механических ударов.

Компактность — одно из главных преимуществ этой серии. Производители оборудования все чаще сталкиваются с нехваткой пространства в шкафах автоматики. Серия VM-40 решает эту задачу благодаря уменьшенным габаритам при сохранении высокой мощности. Такое сочетание делает оборудование идеальным выбором для модернизации существующих систем и внедрения новых решений.

Максимальная эффективность благодаря встроенному байпасу

УПП MCD4 оснащается встроенным байпасным контактором, который автоматически подключает двигатель напрямую к сети после завершения разгона. Такое решение повышает эффективность работы и снижает тепловые нагрузки на силовые элементы.

Встроенный байпас обеспечивает:

снижение потерь мощности
уменьшение нагрева устройства
повышение энергоэффективности
увеличение срока службы оборудования
уменьшение нагрузки на силовые модули
стабильную работу при длительных циклах

Использование встроенного байпаса упрощает проектирование и позволяет сократить количество внешних компонентов в системе управления.

Компактные размеры - ключ к удобному монтажу

Серия VM-40 разработана с учетом требований современных шкафов управления. Очень компактные размеры позволяют разместить устройство даже в ограниченном пространстве без изменения конструкции шкафа.

Преимущества компактного исполнения:

экономия пространства до 40 %
упрощение монтажа
снижение веса оборудования
уменьшение стоимости шкафов
удобная интеграция в существующие системы
снижение затрат на модернизацию

Компактность не ограничивает возможности устройства — оно сохраняет высокую производительность и надежность даже при интенсивной эксплуатации.

Технические характеристики серии VEDA MCD4 (VM-40)

ВЕДА MCD4 ориентирована на широкий диапазон задач и поддерживает мощные двигатели с высокой нагрузкой. Устройства обеспечивают стабильную работу при сложных условиях эксплуатации.

Основные технические параметры:

диапазон мощности: 1,5-55 кВт
номинальное напряжение питания: 3×380 В
номинальный ток: 4-105 А
напряжение цепей управления: 24 В DC или 220 В AC
частота сети: 50/60 Гц
встроенный байпасный контактор
перегрузочная способность: до 150 %
количество пусков: до 10 запусков в час
степень защиты корпуса: IP21
рабочая температура: -10…+50 °C

Такие характеристики позволяют использовать устройства в сложных промышленных условиях и обеспечивают стабильную работу оборудования.

Интеллектуальные функции управления

ВЕДА VM-40 поддерживает гибкие настройки запуска и остановки двигателя, что позволяет адаптировать работу под конкретные задачи.

Функциональные возможности:

плавный запуск двигателя
плавный останов
ограничение пускового тока
режим импульсного старта
регулировка времени разгона
управление нагрузкой
оптимизация работы двигателя
автоматический переход на байпас

Такие функции обеспечивают надежную работу системы и позволяют точно управлять технологическими процессами.

Комплекс защит для безопасной работы

Надежность оборудования напрямую зависит от системы защиты. Серия MCD4 оснащена расширенным набором защитных функций, которые предотвращают аварийные ситуации.

Основные защиты:

защита от перегрузки
защита от обрыва фаз
защита от асимметрии фаз
защита от короткого замыкания
защита от перенапряжения
защита от перегрева
защита от превышения времени запуска

Такая система защиты помогает сохранить оборудование и избежать простоев.

Широкие возможности интеграции

УПП MCD-4 легко интегрируется в автоматизированные системы управления и поддерживает современные интерфейсы связи.

Возможности подключения:

цифровые входы управления
релейные выходы
подключение внешних датчиков
интеграция в системы автоматики
удаленный контроль параметров
совместимость с промышленными сетями

Такая гибкость обеспечивает удобство эксплуатации и позволяет быстро внедрить устройство в существующие системы.

Где применяются устройства серии VEDA MCD4

Компактные размеры и высокая надежность делают устройства серии VM-40 востребованными в различных отраслях промышленности.

Основные области применения:

насосные станции
системы вентиляции
компрессорные установки
ленточные конвейеры
холодильные агрегаты
производственные линии
дробильные установки
технологические комплексы
системы водоснабжения

Использование плавного запуска снижает нагрузку на оборудование и повышает надежность работы системы.

Экономическая выгода внедрения

Устройства серии MCD4 помогают снизить эксплуатационные расходы и увеличить срок службы оборудования.

Основные преимущества:

уменьшение пусковых токов
снижение механических нагрузок
уменьшение вибраций
увеличение ресурса двигателя
снижение затрат на ремонт
уменьшение простоев
повышение стабильности работы

Компактность и высокая эффективность делают устройства выгодным решением для модернизации оборудования.

Выберите компактное решение для надежного запуска уже сегодня

Устройства плавного пуска VEDA MCD4 (VM-40) позволяют обеспечить безопасный запуск двигателя, сократить нагрузку на электросеть и увеличить срок службы оборудования. Изучите доступные модели, выберите оптимальную мощность и внедрите надежное решение для вашего производства уже сегодня.
