Графическая панель ИП320 ОВЕН. Панель оператора ИП-320

Графическая панель оператора ОВЕН ИП320 для объектов автоматизации с небольшим набором параметров, поддерживает совместную работу с ОВЕН ПЛК, с модулями Mx110, а также приборами и контроллерами других производителей. Выпускается в щитовом корпусе 172×94×30 мм, степень защиты со стороны передней панели IP65.

Работа в сети RS-485 и RS-232 в режиме Master, Slave;
Совместимость с контроллерами различных компаний-производителей;
Поддержка универсального протокола Modbus RTU;
Монохромный графический ЖК дисплей с разрешением 192×64 пикселя и с подсветкой;
Чтение и редактирование значений параметров и передача их в сеть;
Защита с помощью пароля от несанкционированного изменения значений параметров и перехода на другой экран;
Напряжение питания — 24 В постоянного тока;
Бесплатная программа «Конфигуратор ИП320»;

Инжиниринговые услуги ООО «Гекомс»: Программируем и разрабатываем АСУ ТП

Документация: Инструкция, руководство, настройка, сертификат

Скидка по запросу Жми!

Характеристики: Вес Габаритные размеры Цена Выбрать и Купить во Владивостоке

Артикул	Диагональ	Напр-е	IP	Среда	Размеры ШxВxГ	Вес	Ценас НДС
ИП320	3,7"	24 DC	IP65	Конфигуратор ИП-320	172×94×30 мм	0,5 кг	19 020 руб.

Схема подключения и Видеообзор

ИП320 + контроллер ПЛК150 для управления 7-ю скважными насосами

Панели оператора ОВЕН ИП320 - компактные HMI для надёжного управления оборудованием

Панели оператора серии ОВЕН ИП320 позволяют быстро организовать удобный интерфейс взаимодействия между человеком и промышленным оборудованием. Эти устройства уверенно справляются с задачами визуализации параметров, управления регистрами контроллеров и мониторинга технологических процессов. Компактные размеры, стабильная работа по протоколу Modbus RTU и промышленная надёжность делают такие решения востребованными в современных системах автоматизации.

Использование графической панели управления значительно упрощает работу оператора и снижает вероятность ошибок. Чёткая визуализация данных и быстрый доступ к параметрам помогают оперативно реагировать на изменения технологических режимов и поддерживать стабильную работу оборудования.

Надёжное управление технологическими процессами

Панель оператора ИП320 предназначена для отображения и редактирования параметров программируемых логических контроллеров и других устройств. Она позволяет считывать значения регистров, изменять параметры и отображать данные в удобном визуальном формате.

Устройство поддерживает работу с регистрами по протоколу Modbus RTU, что обеспечивает совместимость с большинством современных контроллеров и измерительных приборов. Возможность работать как в режиме Master, так и Slave значительно расширяет область применения.

Основные функции:

отображение русских и латинских символов
вывод графических пиктограмм, шкал и индикаторов
отображение графиков и технологических параметров
просмотр списка аварийных сообщений
защита параметров паролем
управление значениями регистров ПЛК

Такая функциональность позволяет построить удобную систему визуального контроля без сложной интеграции.

Панель обеспечивает хранение пользовательских программ объёмом 128 КБ и поддерживает до 160 регистров, что позволяет реализовывать сложные проекты управления.

Чёткий графический дисплей и удобное управление

Устройство оснащается графическим монохромным дисплеем с подсветкой, который обеспечивает хорошую читаемость информации даже при длительной эксплуатации.

Основные параметры дисплея:

диагональ — 3,7 дюйма
разрешение — 192×64 пикселя
размер области отображения — 100×35 мм
встроенная подсветка
регулировка контрастности

На лицевой панели расположено 20 кнопок управления, включая цифровые и функциональные клавиши. Каждой кнопке можно назначить индивидуальные функции переключения экранов или изменения параметров.

Такой подход значительно ускоряет управление процессами и повышает удобство эксплуатации. Оператор выполняет все действия быстро и без лишних переходов между меню.

Гибкое подключение ИП320 к оборудованию

Современные системы автоматизации требуют универсальных интерфейсов связи. Панель поддерживает сразу два промышленных интерфейса:

RS-232
RS-485

Скорость передачи данных регулируется в диапазоне:

2400 бит/с
4800 бит/с
9600 бит/с
19200 бит/с
38400 бит/с
115200 бит/с

Подключение по интерфейсу RS-485 позволяет организовать линию связи длиной до 1200 метров, что особенно важно для распределённых объектов.

Такая гибкость обеспечивает простую интеграцию в существующие системы без необходимости полной модернизации оборудования.

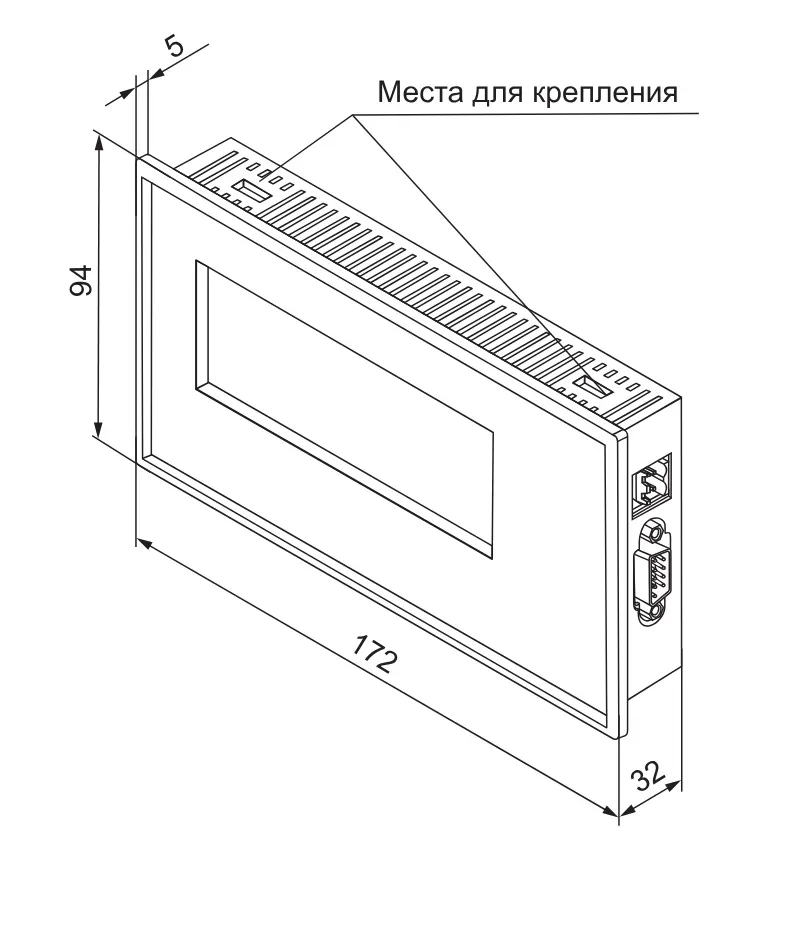

Компактные размеры и удобство монтажа

Конструкция устройства предусматривает щитовое крепление и удобное подключение внешних линий без разборки корпуса.

Основные параметры:

габариты — 172×94×30 мм
масса — не более 0,5 кг
степень защиты фронтальной панели — IP65
питание — 20…28 В постоянного тока
потребляемая мощность — не более 4 Вт

Такие характеристики позволяют устанавливать устройство в компактные шкафы управления и использовать его даже при ограниченном пространстве.

Фронтальная защита IP65 предотвращает попадание пыли и влаги, что увеличивает срок службы оборудования и снижает вероятность отказов.

Стабильная работа в промышленных условиях

Панель ИП320 рассчитана на эксплуатацию в реальных производственных условиях и выдерживает широкий диапазон температур и влажности.

Рабочие условия:

температура — от 0 до +50 °C
влажность — до 80 % при +35 °C
атмосферное давление — 86…106,7 кПа

Встроенные часы реального времени позволяют фиксировать события и синхронизировать процессы.

Такая надёжность делает устройство подходящим для непрерывной работы в течение длительного времени.

Универсальность применения

Панели оператора этой серии активно применяются в различных отраслях промышленности и инженерных системах.

Наиболее востребованные области:

системы автоматизации производственных линий
управление насосными станциями
контроль вентиляционных систем
диспетчеризация инженерных сетей
управление тепловыми пунктами
системы водоснабжения
технологические установки

Благодаря поддержке стандартных протоколов обмена оборудование легко интегрируется в существующие системы автоматизации.

Преимущества внедрения панели управления

Использование графической панели оператора позволяет повысить эффективность работы оборудования и снизить затраты на обслуживание.

Основные преимущества:

Ускорение управления

быстрый доступ к параметрам
удобная визуализация данных
минимизация ошибок оператора

Повышение надёжности

защита настроек паролем
отображение аварийных сообщений
стабильная работа при высокой нагрузке

Удобство обслуживания

простое обновление проекта
быстрая настройка интерфейсов
возможность масштабирования системы

Такие преимущества делают оборудование эффективным инструментом автоматизации.

Инвестируйте в стабильность и эффективность управления

Современные системы требуют точности и оперативности. Панели оператора графические монохромные ИП320 ОВЕН помогают быстро внедрить удобный интерфейс управления и обеспечить стабильную работу оборудования.

Выберите подходящую модель, изучите характеристики и внедрите современное решение уже сегодня. Добавьте панель в корзину и создайте надёжную систему управления, которая повысит производительность и сократит эксплуатационные расходы.

Официальный сайт производителя: https://owen.ru/
