ОВЕН КТР-121 — контроллеры для котельной, отопления и ГВС | Автоматика котлов КТР121 в СПб
Контроллеры для котельной ОВЕН КТР-121 - интеллектуальное управление отоплением и ГВС
Контроллеры ОВЕН КТР-121 подходят для блочно-модульных, стационарных и крышных котельных, а также для объектов с котлами наружного размещения и пристроенными ИТП. Оборудование активно применяется в коммерческих, промышленных и коммунальных системах теплоснабжения, где особенно важны стабильность работы и точность регулирования. При необходимости визуализации котельной предлагается использование линейки сенсорных панелей оператора СПОТ
КТР-121.01
Контроллер управления одним котлом. Выполняет регулирование температуры подачи и обратной линии, контролирует аварии горелки, управляет насосами и защищает систему от конденсата.
КТР-121.02
Каскадный регулятор для управления группой до 4 котлов. Автоматически распределяет нагрузку между котлами, поддерживает графики уставок и обеспечивает экономичную работу котельной.
КТР-121.03
Тепловой регулятор для управления отоплением и ГВС. Поддерживает погодозависимое регулирование, режимы экономии и управление несколькими контурами.
Инжиниринговые услуги ООО «Гекомс»: Программируем и разрабатываем АСУ ТП
Документация: Инструкция, Руководство, Сертификат, Паспорт
Характеристики: Вес, Габаритные размеры, Выбрать и Купить в СПб
| Артикул | Напр-е | Котлы | Регулятор | RS-485 | IP | Размеры ШxВxГ | Вес | Цена с НДС |
|---|---|---|---|---|---|---|---|---|
| 220 В | ||||||||
| КТР-121.220.01.10 | 220 В AC | 1 | котловой | встроен | IP20 | 123×90×58 мм | 0,6 кг | 24 400 руб |
| КТР-121.220.02.20 | 220 В AC | 2 | каскадный | встроен | IP20 | 123×90×58 мм | 0,6 кг | 24 400 руб |
| КТР-121.220.02.22 | 220 В AC | 2 | каскадный | встроен | IP20 | 123×90×58 мм | 0,6 кг | 33 550 руб |
| КТР-121.220.02.23 | 220 В AC | 2 | каскадный | встроен | IP20 | 123×90×58 мм | 0,6 кг | 33 550 руб |
| КТР-121.220.02.40 | 220 В AC | 4 | каскадный | встроен | IP20 | 123×90×58 мм | 0,6 кг | 24 400 руб |
| КТР-121.220.02.41 | 220 В AC | 4 | каскадный | встроен | IP20 | 123×90×58 мм | 0,6 кг | 24 400 руб |
| КТР-121.220.02.43 | 220 В AC | 4 | каскадный | встроен | IP20 | 123×90×58 мм | 0,6 кг | 33 550 руб |
| КТР-121.220.03.10 | 220 В AC | - | тепловой | встроен | IP20 | 123×90×58 мм | 0,6 кг | 24 400 руб |
| КТР-121.220.03.20 | 220 В AC | - | тепловой | встроен | IP20 | 123×90×58 мм | 0,6 кг | 24 400 руб |
| 24 В | ||||||||
| КТР-121.24.01.10 | 24 В DC | 1 | котловой | встроен | IP20 | 123×90×58 мм | 0,6 кг | 24 400 руб |
| КТР-121.24.02.20 | 24 В DC | 2 | каскадный | встроен | IP20 | 123×90×58 мм | 0,6 кг | 24 400 руб |
| КТР-121.24.02.22 | 24 В DC | 2 | каскадный | встроен | IP20 | 123×90×58 мм | 0,6 кг | 33 550 руб |
| КТР-121.24.02.23 | 24 В DC | 2 | каскадный | встроен | IP20 | 123×90×58 мм | 0,6 кг | 33 550 руб |
| КТР-121.24.02.40 | 24 В DC | 4 | каскадный | встроен | IP20 | 123×90×58 мм | 0,6 кг | 24 400 руб |
| КТР-121.24.02.41 | 24 В DC | 4 | каскадный | встроен | IP20 | 123×90×58 мм | 0,6 кг | 24 400 руб |
| КТР-121.24.02.43 | 24 В DC | 4 | каскадный | встроен | IP20 | 123×90×58 мм | 0,6 кг | 33 550 руб |
| КТР-121.24.03.10 | 24 В DC | - | тепловой | встроен | IP20 | 123×90×58 мм | 0,6 кг | 24 400 руб |
| КТР-121.24.03.20 | 24 В DC | - | тепловой | встроен | IP20 | 123×90×58 мм | 0,6 кг | 24 400 руб |

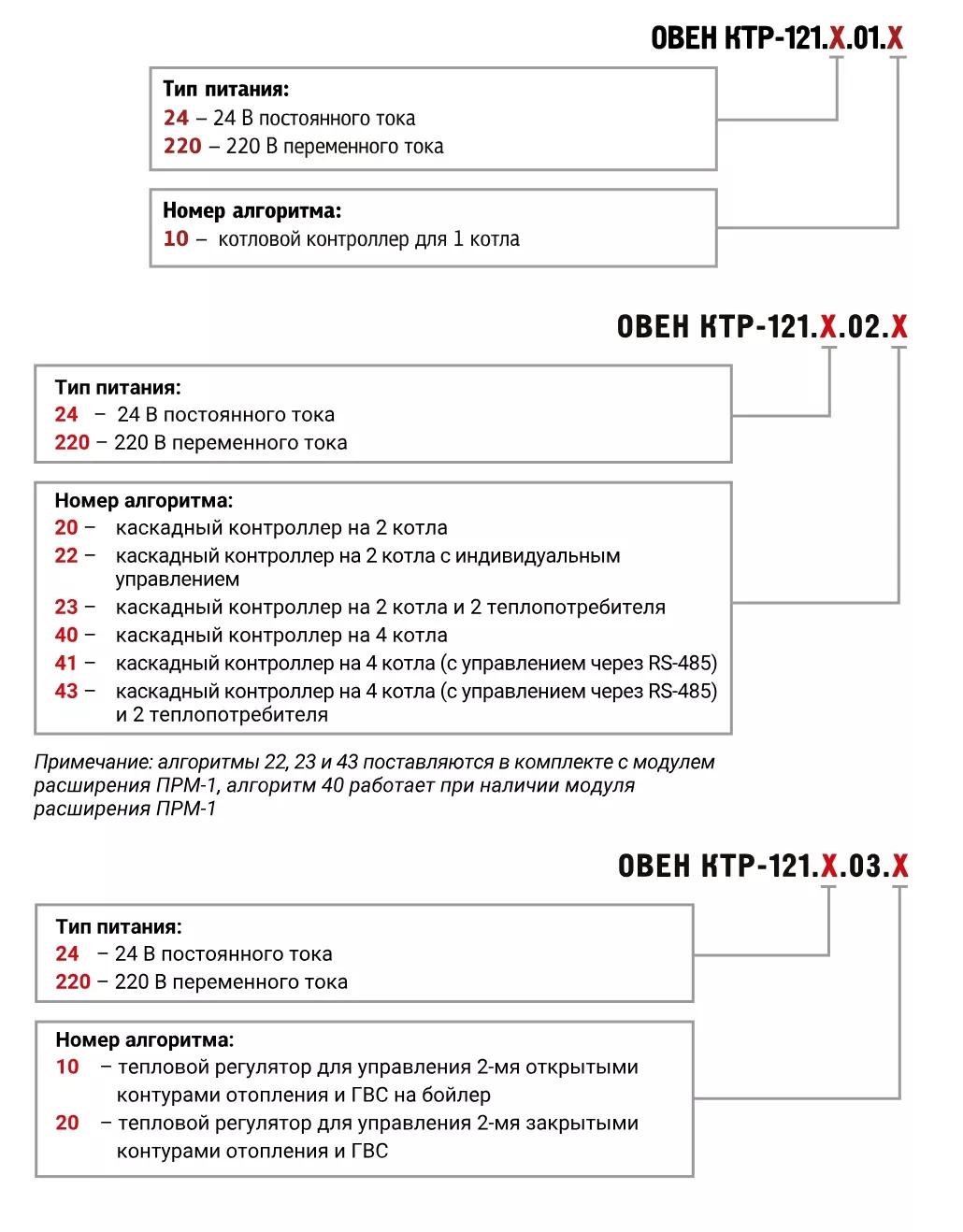

Расшифровка артикула и Схема подключения
Видео
Автоматика для автоматизации котельной
Как эффективно управлять котельной
Современная котельная требует не просто автоматики, а надежной системы управления, которая обеспечивает стабильную работу оборудования, снижает расход топлива и помогает быстро реагировать на аварийные ситуации. Линейка контроллеров ОВЕН КТР-121 создана именно для таких задач. Эти устройства автоматизируют управление котлами, контурами отопления, горячим водоснабжением и насосным оборудованием, обеспечивая высокий уровень безопасности и энергоэффективности.
С 12 февраля 2026 года линейка КТР-121 выпускается на новой аппаратной базе М02. Обновленная платформа увеличила стабильность работы, улучшила быстродействие и повысила надежность обмена данными в распределенных системах автоматизации.
Правила связи
Для автоматизации сложных систем теплоснабжения используются приборы с разными алгоритмами, объединенные в единую сеть RS-485. При подборе оборудования следует руководствоваться 4-мя правилами:
- К одному КТР-121.02.41 можно подключить до 4-х приборов КТР-121.01.10.
- На любой КТР-121.02 можно подключить до 2-х КТР-121.03.
- КТР-121.03 не работает без КТР-121.02.
- КТР-121.01 работает только с КТР-121.02.41 или обособленно.

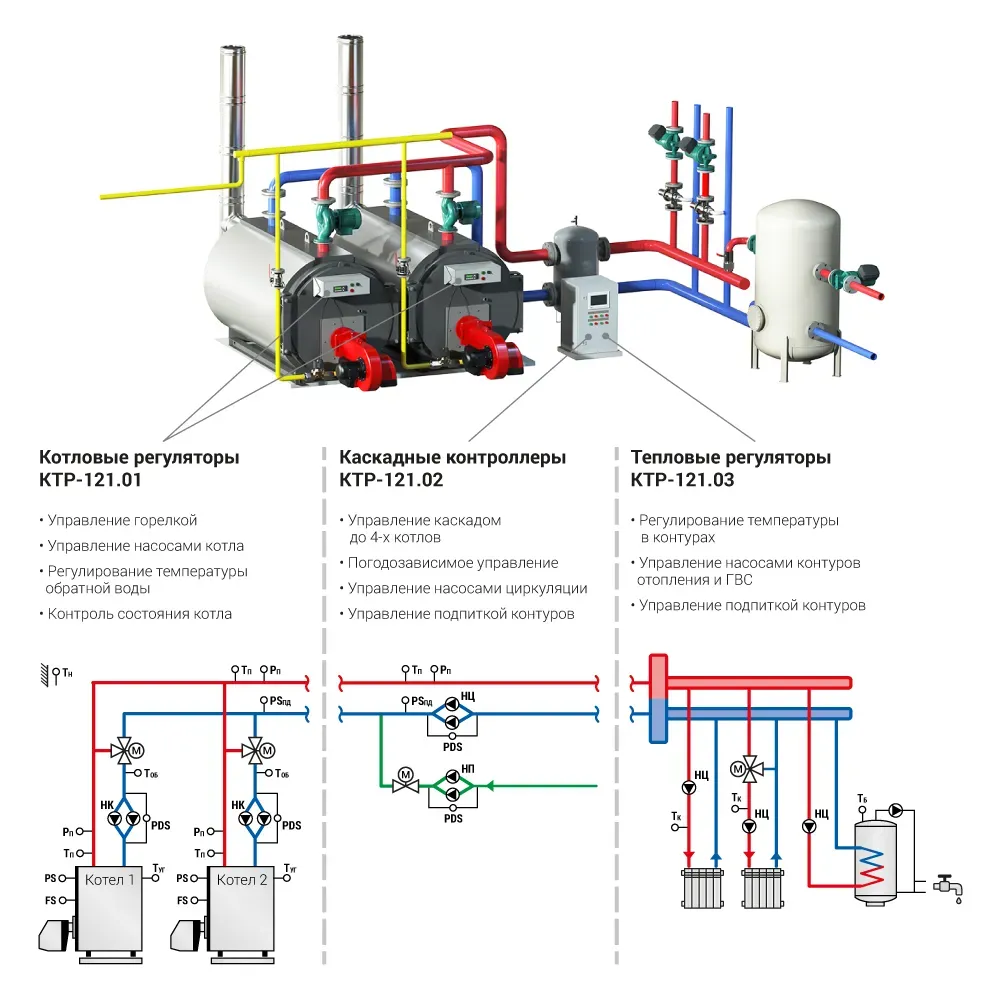

Где применяются контроллеры КТР-121
Линейка предназначена для автоматизации:
- водогрейных котельных;
- систем отопления;
- контуров ГВС;
- многокотловых каскадов;
- насосных групп;
- индивидуальных тепловых пунктов;
- систем погодозависимого регулирования.
Контроллеры поддерживают управление:
- одно-, двух- и трехступенчатыми горелками;
- модулируемыми горелками;
- циркуляционными насосами;
- сервоприводами трехходовых клапанов;
- подпиткой контуров;
- аварийной сигнализацией.
КТР-121 работает с оборудованием популярных производителей горелок, включая Weishaupt, Oilon, Baltur, EcoFlam, Lamborghini, Riello и другие бренды.
Почему КТР121 выбирают для современной котельной
Экономия топлива и снижение затрат
Автоматика непрерывно анализирует температуру, давление и параметры контуров. Благодаря ПИД-регулированию контроллер поддерживает точные уставки без резких скачков температуры и перерасхода энергоресурсов.
Погодозависимое управление автоматически корректирует температуру теплоносителя в зависимости от наружной температуры. Это особенно важно для коммерческих объектов, где отопление работает круглосуточно.
Высокий уровень безопасности
ОВЕН КТР121 контролирует:
- проток через котел;
- разрежение;
- температуру подачи и обратки;
- аварии горелки;
- давление теплоносителя;
- состояние насосов;
- температуру уходящих газов.
При возникновении нештатной ситуации контроллер фиксирует событие в журнале аварий и подает сигнал на исполнительные устройства.
Работа с несколькими контурами
Один контроллер КТР-121.03.20 способен управлять двумя контурами одновременно. При совместной работе с КТР-121.02 можно создать систему до 4 контуров отопления и ГВС в различных комбинациях.
Это особенно удобно для:
- гостиниц;
- производственных объектов;
- бизнес-центров;
- многоквартирных домов;
- торговых комплексов.
Технические возможности КТР-121
Контроллеры серии получили широкий набор интерфейсов и функций:
- 8 дискретных входов;
- 4 аналоговых входа;
- 8 релейных выходов;
- интерфейс RS-485;
- протокол Modbus RTU/ASCII;
- подключение к OwenCloud;
- работа через Owen Configurator;
- удаленный мониторинг;
- журнал аварий;
- архив параметров.
Поддерживаются датчики:
- PT1000;
- PT100;
- NTC10K;
- токовые датчики 4–20 мА.
Удаленный мониторинг и диспетчеризация
КТР-121 легко интегрируется в SCADA-системы и распределенные системы автоматизации. Контроллер поддерживает:
- бесплатный OPC-сервер;
- Modbus RTU/ASCII;
- библиотеки CODESYS;
- удаленную настройку;
- визуализацию параметров;
- архивирование данных;
- уведомления об авариях.
При подключении к OwenCloud оператор получает доступ к котельной из любой точки мира. Это позволяет контролировать температуру, давление, состояние насосов и аварии без постоянного присутствия на объекте.
Простая настройка и быстрый запуск
Настройка выполняется через бесплатную программу Owen Configurator. Подключение к ПК осуществляется через USB.
Пользователь получает возможность:
- обновлять прошивку;
- менять алгоритмы работы;
- тиражировать конфигурации;
- отслеживать параметры в реальном времени;
- выполнять диагностику.
Даже сложная многоконтурная система на базе КТР-121 запускается значительно быстрее по сравнению с классическими ПЛК-системами.
Технические характеристики КТР-121
Контроллеры отличаются компактным корпусом для DIN-рейки 35 мм и рассчитаны на промышленную эксплуатацию.
Основные параметры:
- питание: 24 В DC или 230 В AC;
- потребляемая мощность: до 17 ВА;
- аналоговые входы: 4;
- дискретные входы: 8;
- релейные выходы: 8;
- дисплей: ЖКИ 2×16 символов;
- степень защиты: IP20;
- рабочая температура: от -20 до +55 °C;
- размеры: 123×90×58 мм;
- срок службы: до 10 лет.
Контроллер поддерживает гальваническую развязку цепей и устойчив к промышленным помехам согласно ГОСТ IEC 61000-6-3-2016.
Преимущества новой аппаратной базы М02
Новая платформа М02 улучшила:
- стабильность работы интерфейсов;
- устойчивость к помехам;
- скорость обработки сигналов;
- надежность хранения параметров;
- совместимость с современными системами диспетчеризации.
Обновленная аппаратная часть особенно важна для объектов с непрерывным циклом работы, где критична бесперебойная работа автоматики.
Почему выгодно купить КТР-121
Линейка КТР121 позволяет быстро построить профессиональную систему автоматизации котельной без сложного программирования. Контроллеры сокращают затраты на пусконаладку, уменьшают расход топлива и повышают безопасность эксплуатации.
Преимущества серии:
- готовые алгоритмы работы;
- поддержка каскадов до 4 котлов;
- погодозависимое управление;
- удаленный доступ;
- интеграция со SCADA;
- журнал аварий;
- гибкая настройка;
- совместимость с популярными горелками;
- надежная промышленная платформа.
Закажите контроллеры КТР-121 для автоматизации котельной
Подберите оптимальную модификацию контроллера для автоматического управления ОВЕН КТР-121 для вашей системы отопления, ГВС или многокотловой котельной. Используйте современные решения автоматизации для снижения эксплуатационных затрат, повышения надежности оборудования и полного контроля инженерных систем. Оформите заказ прямо сейчас и получите профессиональное решение для эффективного управления котельной.
Официальный сайт производителя: https://owen.ru/
