Контроллеры уровня и управления насосами ОВЕН САУ-У2

ОВЕН САУ-У2 — многофункциональные логические контроллеры управления насосами и уровнем жидкости для автоматизации резервуаров, насосных станций, систем водоснабжения, КНС и промышленных инженерных объектов. Серия сочетает функции реле уровня, логического блока управления и аварийной автоматики, позволяя быстро реализовать надежную систему управления без сложного программирования и дорогостоящих ПЛК.

Контроллеры САУ-У2 управляют одним, двумя или тремя насосами, автоматически распределяют нагрузку между агрегатами, контролируют наличие потока и предотвращают аварийные ситуации. Прибор поддерживает расширенный набор алгоритмов работы, включая каскадное управление, осушение резервуаров, долив жидкости и резервирование насосного оборудования.

Инжиниринговые услуги ООО «Гекомс»: Программируем и разрабатываем АСУ ТП

Документация: Инструкция, Руководство, Сертификат, Паспорт

Скидка по запросу Жми!

Характеристики: Вес, Габаритные размеры, Выбрать и Купить в СПб

Артикул	Напр-е	Монтаж	t экспл	IP	Размеры ШВГ	Вес	Цена с НДС
220 В AC
САУ-У2.230.Щ12	220 В AC	Щитовой (Щ12)	-20…+50 °C	IP54	117×76,5×73 мм	1 кг	11900 руб
САУ-У2.230.Н4	220 В AC	Настенный	-20…+50 °C	IP54	112,5x95x67 мм	1 кг	14945 руб
САУ-У2.230.Д6	220 В AC	DIN-реечный	-20…+50 °C	IP20	108x96x59,5 мм	1 кг	14945 руб
24 В DC
САУ-У2.24.Щ12	24 В DC	Щитовой (Щ12)	-20…+50 °C	IP54	117×76,5×73 мм	1 кг	11900 руб
САУ-У2.24.Н4	24 В DC	Настенный	-20…+50 °C	IP54	112,5x95x67 мм	1 кг	14945 руб
САУ-У2.24.Д6	24 В DC	DIN-реечный	-20…+50 °C	IP20	108x96x59,5 мм	1 кг	14945 руб

Расшифровка артикула и Схема подключения

Алгоритмы работы

Алгоритм	Описание	Схема	График

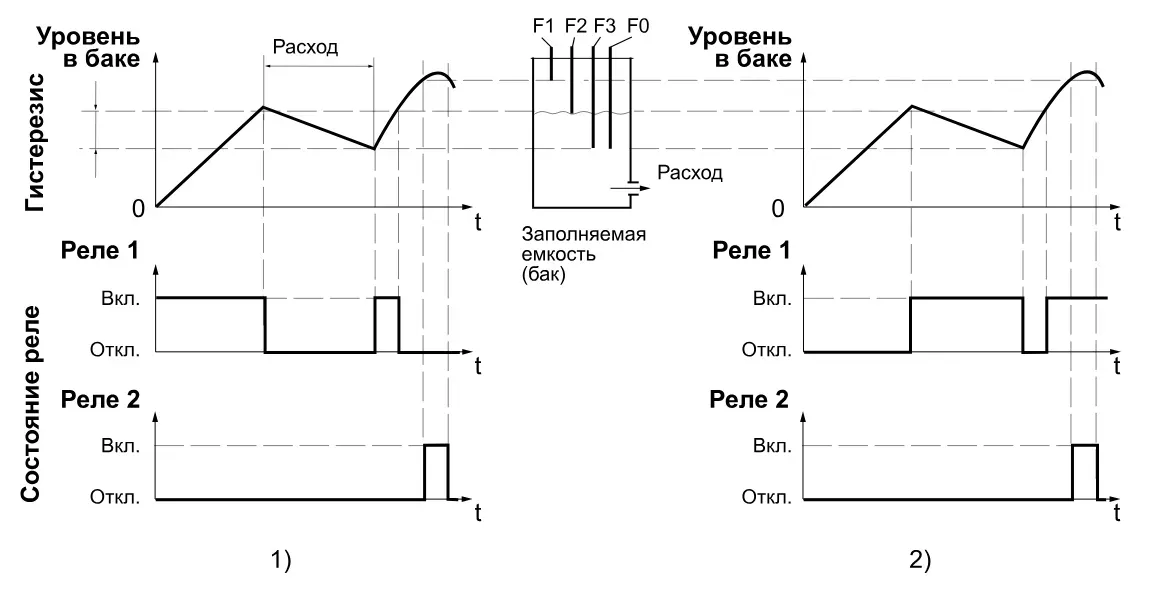

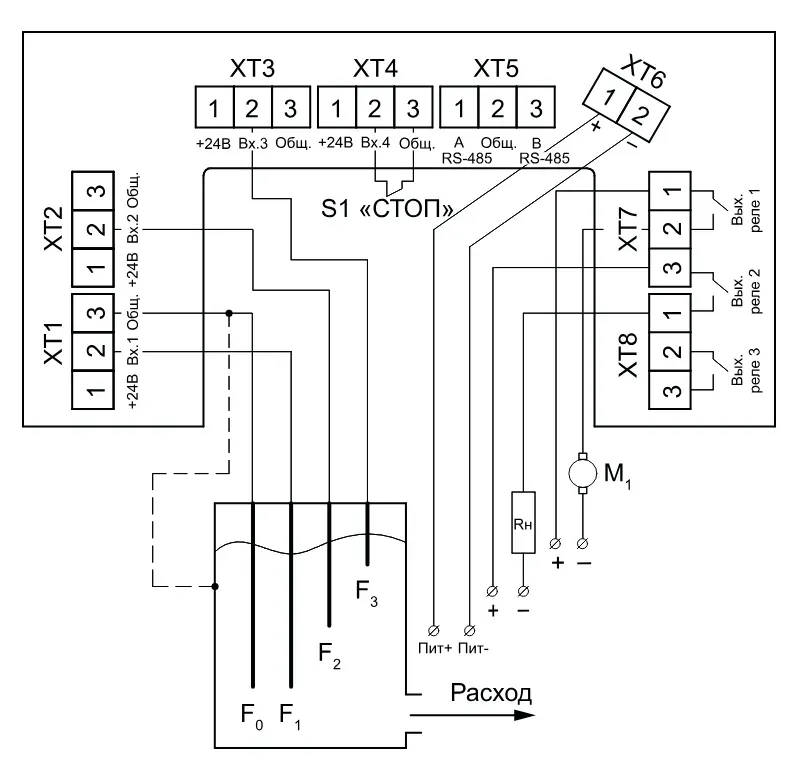

САУ-У2-01	Для одного резервуара и одного насоса
САУ-У2-02	Для одного резервуара и одного насоса
САУ-У2-06	Для трех резервуаров и трех насосов
САУ-У2-11	Для магистрали водоснабжения с двумя насосами

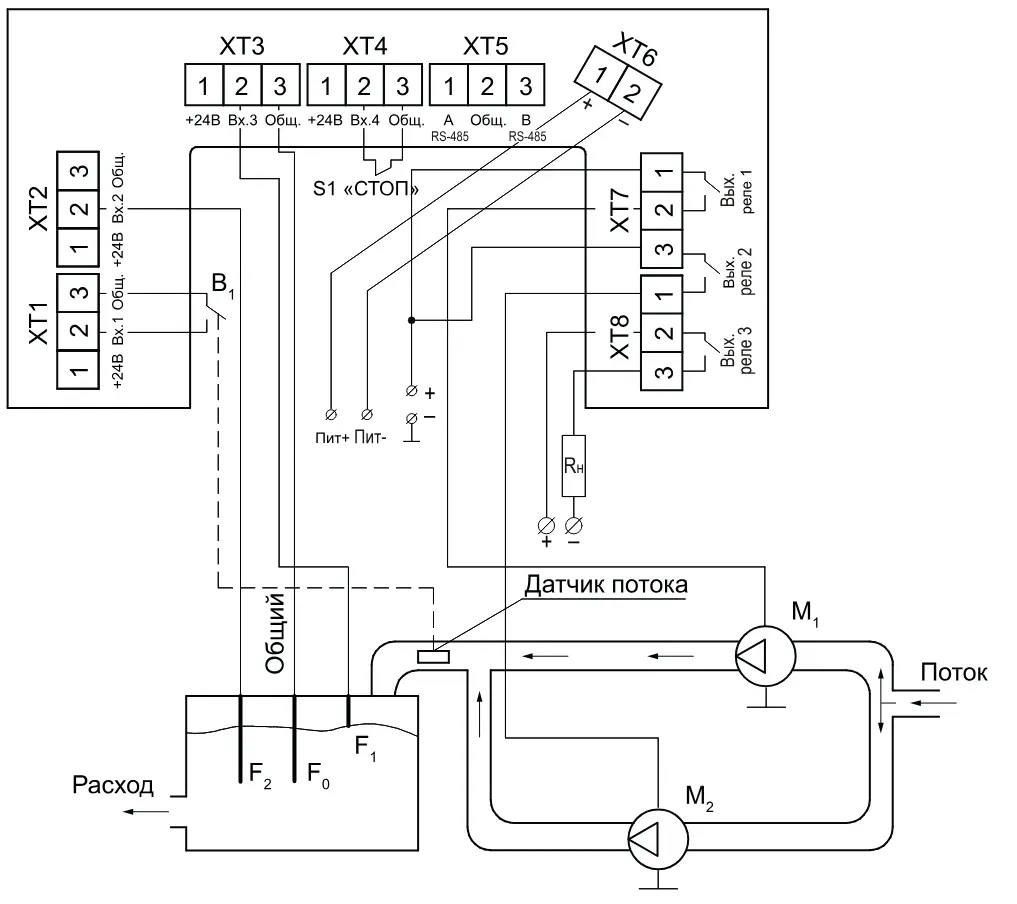

САУ-У2-12	Для одного резервуара и двух насосов
САУ-У2-13	Для магистрали водоснабжения с двумя насосами
САУ-У2-14	Для одной магистрали и трех насосов, работающих поочередно парами
САУ-У2-15	Для магистрали водоснабжения с двумя насосами, работающих поочередно
САУ-У2-16	Для одного резервуара и двух насосов
САУ-У2-17	Для одной магистрали и трех насосов, работающих поочередно
САУ-У2-18	Для одного резервуара и двух насосов, работающих поочередно на осушение
САУ-У2-20	Для двух резервуаров и одного насоса

Видео

Вебинар «Измерение уровня: датчики и приборы контроля»

Сферы применения

Серия активно используется в:

системах водоснабжения;
канализационных насосных станциях;
дренажных установках;
накопительных резервуарах;
скважинных системах;
промышленных емкостях;
инженерной инфраструктуре ЖКХ;
автоматизированных технологических линиях.

Автоматизация насосных станций без программирования

САУ-У2 поставляется с готовыми алгоритмами управления насосами и уровнями жидкости. Пользователь выбирает необходимый режим работы и задает параметры через меню прибора без написания программного кода.

Контроллер поддерживает:

автоматическое наполнение резервуаров;
осушение емкостей;
работу с резервными насосами;
аварийное переключение;
контроль перелива;
защиту сухого хода;
автоматическое чередование насосов;
управление по датчикам уровня;
контроль наличия потока.

Такой подход сокращает время проектирования шкафов автоматики и значительно ускоряет ввод оборудования в эксплуатацию.

Управление насосами с автоматическим чередованием

САУ-У2 обеспечивает равномерное распределение нагрузки между насосами и предотвращает неравномерный износ оборудования. Контроллер автоматически меняет активный насос после завершения рабочего цикла.

Алгоритм 15 предназначен для систем водоснабжения с двумя насосами — основным и резервным. Прибор управляет насосами поочередно и контролирует работу через общий датчик потока.

Контроллер:

отслеживает запуск двигателя;
контролирует наличие потока;
автоматически подключает резервный насос;
формирует аварийный сигнал;
блокирует неисправный агрегат;
предотвращает остановку системы.

В отличие от базовых алгоритмов, реле 3 активируется не только при отказе обоих насосов, но и при аварии любого насоса.

Осушение резервуаров двумя насосами

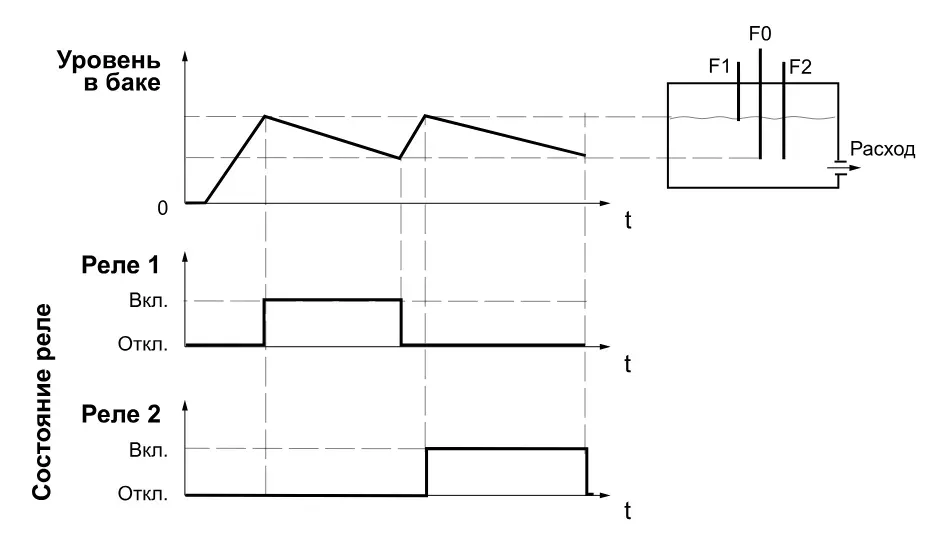

Алгоритм 16 предназначен для автоматического осушения резервуара двумя насосами с попеременной работой.

Принцип работы:

При достижении верхнего уровня контроллер запускает насос М1.
После осушения резервуара насос отключается.
При следующем цикле запускается насос М2.
Далее цикл повторяется автоматически.

Такое решение:

снижает износ оборудования;
продлевает срок службы двигателей;
уменьшает риск перегрева;
обеспечивает стабильную работу системы;
исключает постоянную работу одного насоса.

Контроллер контролирует состояние датчиков уровня и фиксирует ошибки подключения. Если верхний датчик затоплен, а нижний остается сухим, прибор определяет неисправность датчиков и переводит систему в аварийный режим.

Управление тремя насосами

Алгоритм 17 предназначен для магистралей с тремя насосами, работающими поочередно. Каждый насос оснащается отдельным датчиком потока.

В автоматическом режиме одновременно работает только один насос. После завершения заданного времени работы контроллер отключает текущий насос и запускает следующий:

М1 → М2;
М2 → М3;
М3 → М1.

Такой цикл обеспечивает:

равномерную наработку;
снижение эксплуатационных расходов;
продление ресурса насосной группы;
резервирование оборудования;
стабильное давление в системе.

Если один насос выходит из строя, САУ-У2 автоматически исключает его из цикла и продолжает работу с оставшимися агрегатами.

При отказе двух насосов последний исправный насос продолжает непрерывную работу до вмешательства оператора.

Контроль исправности насосов

Алгоритм 18 реализует интеллектуальную диагностику насосного оборудования с использованием контрольной емкости и датчиков уровня.

Контроллер:

проверяет производительность насоса;
анализирует скорость заполнения контрольной емкости;
выявляет снижение производительности;
автоматически отключает неисправный насос;
запускает резервный агрегат;
формирует аварийное сообщение.

Для диагностики используются:

3 кондуктометрических датчика уровня;
контрольная емкость;
временные параметры контроля;
реле аварийной сигнализации.

Если насос не обеспечивает заполнение контрольной емкости за установленное время, контроллер переводит оборудование в аварийный режим.

Автоматический долив жидкости

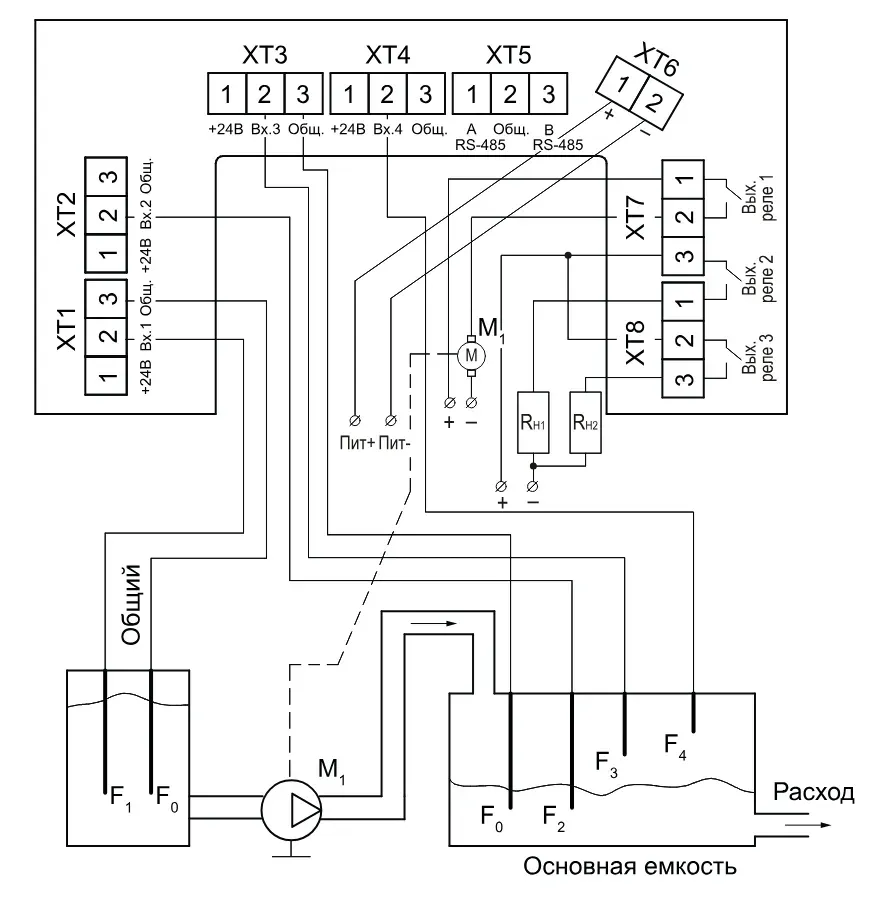

Алгоритм 20 предназначен для поддержания уровня жидкости в основной емкости с автоматическим доливом из скважины, резервуара или промежуточного накопителя.

Контроллер использует 4 датчика уровня:

F1 — защита от сухого хода;
F2 — нижний уровень;
F3 — верхний уровень;
F4 — аварийный перелив.

Система автоматически:

запускает насос при снижении уровня;
отключает насос после заполнения;
предотвращает переполнение;
контролирует наличие жидкости в источнике;
включает аварийную сигнализацию.

Такой режим особенно востребован в:

скважинных системах;
накопительных резервуарах;
системах полива;
технологических емкостях;
водозаборных узлах.

Гибкая настройка временных параметров

САУ-У2 поддерживает расширенную настройку временных параметров работы насосов. Пользователь может задавать:

задержки запуска;
антидребезг входов;
время контроля потока;
задержки переключения;
время аварийного контроля;
интервалы переключения насосов.

Например, для алгоритма 18 доступны отдельные настройки времени контроля заполнения контрольной емкости для каждого насоса. Заводское значение составляет 30 секунд.

Контроллер сохраняет настройки в энергонезависимой памяти и автоматически восстанавливает параметры после отключения питания.

Надежная защита инженерных систем

Серия САУ-У2 непрерывно контролирует состояние насосной станции и предотвращает развитие аварийных ситуаций.

Контроллер поддерживает:

защиту сухого хода;
контроль перелива;
диагностику датчиков;
резервирование насосов;
аварийную сигнализацию;
контроль потока;
автоматическую блокировку неисправного оборудования;
аварийное переключение насосов.

Такая логика значительно повышает надежность инженерных систем и сокращает риск аварийных остановок.

Почему выбирают ОВЕН САУ-У2

САУ-У2 объединяет функции реле уровня, контроллера насосной станции и аварийной автоматики в одном компактном приборе. Контроллер помогает быстро автоматизировать инженерные системы, сократить время настройки и обеспечить стабильную работу насосного оборудования.

Преимущества серии:

готовые алгоритмы управления;
работа с 1-3 насосами;
автоматическое чередование;
контроль уровня и потока;
диагностика насосов;
защита сухого хода;
аварийная сигнализация;
энергонезависимая память;
настройка без программирования.

Выбирайте ОВЕН САУ-У2 для автоматизации насосных станций, резервуаров и систем водоснабжения, где необходимы надежность, интеллектуальная защита и стабильная работа оборудования.
