ZENTEC U2019-1B1 — специализированный программируемый логический контроллер для построения распределенных систем управления конвекторами, тепловыми дорожками, радиаторами со встроенными двигателями и подобными тепловыми приборами с жидкостным нагревателем. Модель применяется в составе систем управления, где требуется обработка сигналов датчиков, управление электродвигателями и исполнительными устройствами, а также обмен данными по промышленному интерфейсу RS-485.

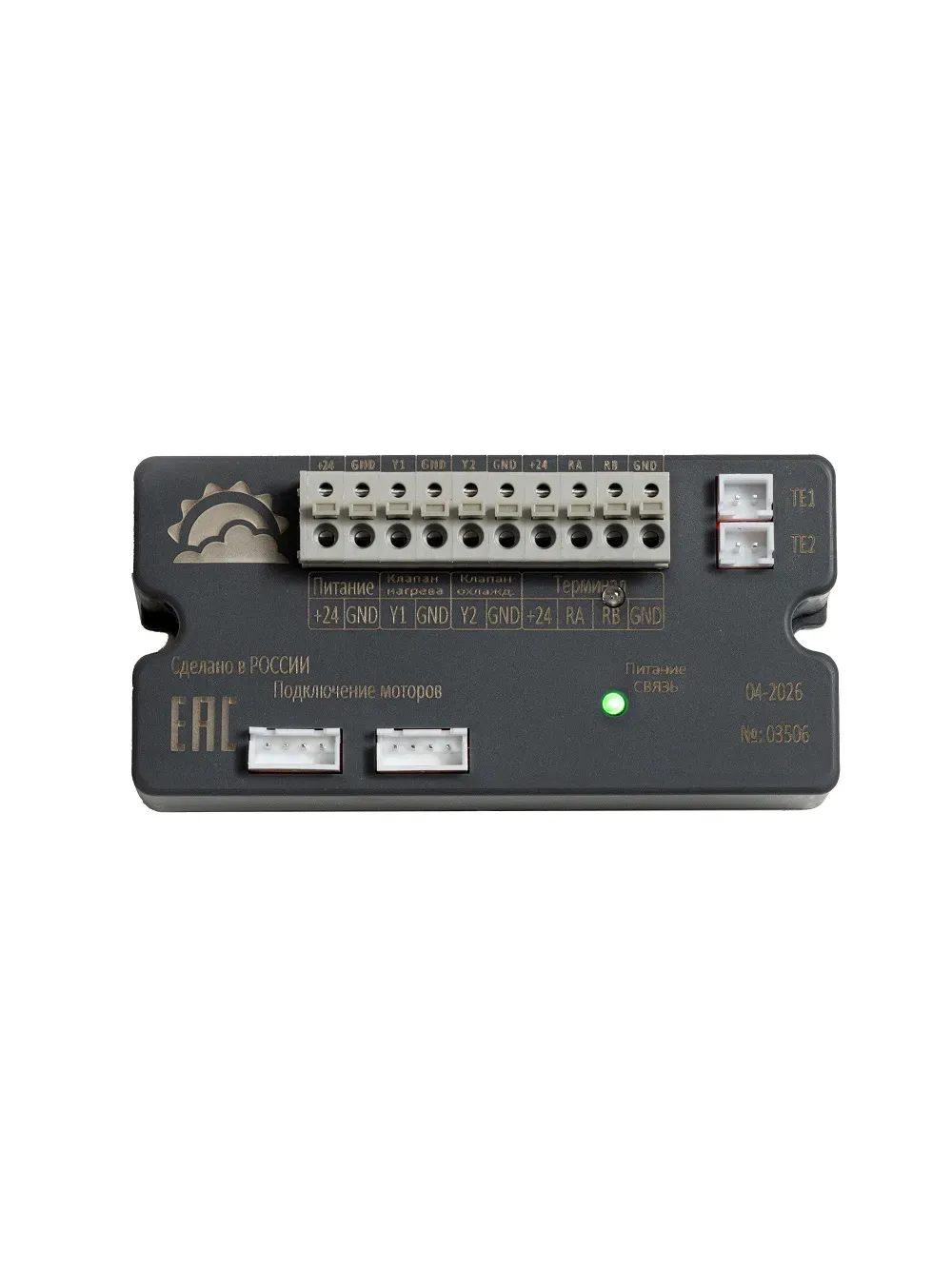

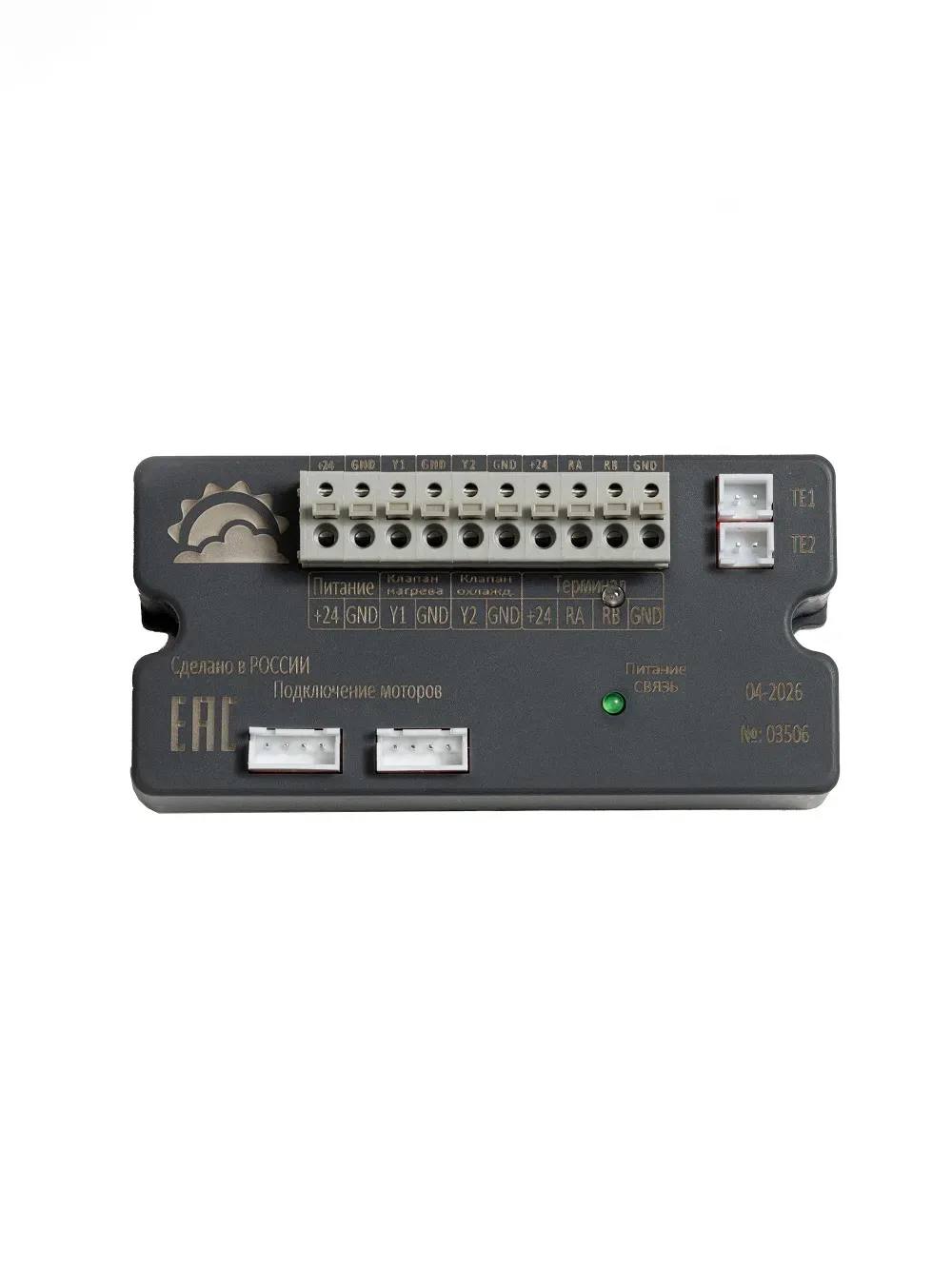

Контроллер выполнен в компактном корпусе из ABS-пластика и предназначен для монтажа на ровную поверхность. Питание осуществляется постоянным напряжением 17-30 В DC, степень защиты корпуса — IP20. В основе устройства используется процессор STM32F030C8T6 с рабочей частотой 48 МГц.

ZENTEC U2019-1B1 поставляется без пользовательского программного обеспечения, что позволяет использовать контроллер для создания специализированных алгоритмов управления под конкретную задачу.

Возможности контроллера ZENTEC U2019-1B1

Модель U2019-1B1 объединяет функции программируемого контроллера, устройства управления электродвигателем и коммуникационного модуля. Контроллер имеет аналоговые входы для подключения температурных датчиков NTC10k и обработки сигналов, аналоговый выход управления, транзисторные выходы и интерфейс RS-485.

Такое оснащение позволяет использовать устройство в системах, где необходимо:

• получать данные от температурных датчиков;
• обрабатывать дискретные сигналы;
• управлять электродвигателями;
• формировать управляющий сигнал 0-10 В;
• использовать ШИМ-управление;
• управлять исполнительными устройствами через транзисторные выходы;
• организовывать обмен данными по Modbus RTU;
• подключать контроллер к промышленной сети RS-485.

Контроллер работает как подчинённое устройство в сети Modbus RTU, что позволяет включать его в состав более крупной системы автоматизации.

Аналоговые входы и управление оборудованием

ZENTEC U2019-1B1 оснащён аналоговыми входами для подключения датчиков NTC10k. В зависимости от конфигурации входы могут использоваться для измерения температуры или обработки дискретного сигнала.

Для управления оборудованием предусмотрен аналоговый выход. Он может работать в режиме 0-10 В либо использоваться для ШИМ-управления с частотой до 10 кГц.

Такое решение удобно при управлении электродвигателями и другим оборудованием, требующим плавного изменения управляющего сигнала. Аналоговый выход имеет нагрузочную способность до 50 мА на канал.

Дополнительно контроллер оснащён двумя транзисторными выходами. Они могут использоваться для управления различными исполнительными устройствами в системах автоматики.

Интерфейс RS-485 и Modbus RTU

Для интеграции в промышленную систему автоматизации ZENTEC U2019-1B1 оборудован встроенным интерфейсом RS-485.

Поддерживаемая скорость обмена составляет от 2400 до 115200 бит/с. Контроллер использует протокол Modbus RTU и работает в режиме подчинённого устройства.

Интерфейс RS-485 имеет встроенную защиту от подачи напряжения с использованием TVS и автоматических предохранителей. Максимальное указанное напряжение для защиты составляет 24 В.

Гальваническая развязка интерфейса RS-485 отсутствует. Встроенная подтяжка и терминатор также не предусмотрены, что необходимо учитывать при проектировании линии связи.

Благодаря Modbus RTU контроллер U2019-1B1 может использоваться совместно с панелями управления, программируемыми контроллерами и другими устройствами промышленной автоматизации.

Программирование и аппаратная платформа

В основе ZENTEC U2019-1B1 используется микроконтроллер STM32F030C8T6. Рабочая частота процессора составляет 48 МГц.

Основные ресурсы контроллера:

• память пользовательских программ — 12 кБ;
• оперативная память — 8 кБ;
• количество программных блоков — до 200.

Контроллер предназначен для реализации специализированных алгоритмов управления. Поставка без предустановленного пользовательского программного обеспечения позволяет адаптировать U2019-1B1 под конкретную систему и необходимую логику работы оборудования.

Электрические параметры

Контроллер рассчитан на питание постоянным напряжением 17-30 В DC. Максимальная потребляемая мощность без нагрузки составляет всего 0,1 Вт, что делает устройство удобным для применения в компактных системах автоматики с питанием 24 В.

Устройство рассчитано на кратковременное прерывание напряжения питания продолжительностью до 5 мс.

Также контроллер обладает устойчивостью к промышленным помехам:

• устойчивость к наносекундным импульсным помехам — до ±1 кВ;
• устойчивость к статическому электричеству — до 2 кВ.

Применение U2019-1B1 в системах SPL

Поисковый запрос SPL U2019 напрямую связан с применением контроллера U2019-1B1 в специализированных системах управления конвекторами.

Контроллер может использоваться в составе системы управления C-352, предназначенной для управления встраиваемыми в пол конвекторами. В таких системах U2019-1B1 устанавливается непосредственно в оборудование и взаимодействует с панелью управления через сеть RS-485.

В рамках системы SPL контроллер используется для управления оборудованием конвектора, включая подключение электродвигателей, датчиков температуры и исполнительных устройств. Несколько контроллеров могут объединяться в общую сеть с использованием интерфейса RS-485 и протокола Modbus RTU.

Поэтому запросы SPL U2019, U2019 1B1 и контроллер U2019 1B1 являются релевантными для данной модели и должны учитываться при поисковой оптимизации карточки товара.

Монтаж и условия эксплуатации

ZENTEC U2019-1B1 выполнен в корпусе из ABS-пластика. Контроллер предназначен для монтажа на ровную поверхность.

Степень защиты корпуса составляет IP20, поэтому устройство рассчитано на эксплуатацию внутри оборудования или в условиях, обеспечивающих защиту от попадания влаги и загрязнений.

Компактное исполнение позволяет использовать контроллер в специализированных системах автоматизации, где важны небольшие размеры оборудования и возможность размещения устройства непосредственно внутри управляемой установки.

Основные технические характеристики ZENTEC U2019-1B1

Купить контроллер ZENTEC U2019-1B1

ZENTEC U2019-1B1 — специализированный ПЛК для создания систем управления инженерным и технологическим оборудованием. Контроллер сочетает программируемую логику, аналоговые входы, выход управления 0-10 В или ШИМ, транзисторные выходы и промышленный интерфейс RS-485 с поддержкой Modbus RTU.

Модель подходит для специализированных решений, где требуется компактный контроллер с питанием 24 В DC, возможностью подключения температурных датчиков и интеграцией в сеть автоматизации.

При выборе U2019-1B1 необходимо учитывать конкретную задачу и требуемый алгоритм работы, поскольку контроллер поставляется без пользовательского программного обеспечения.
