ZENTEC M410 — контроллер | шлюз ModBus TCP/IP (EtherNet, Wi-Fi) — ModBus RTU (RS-485)

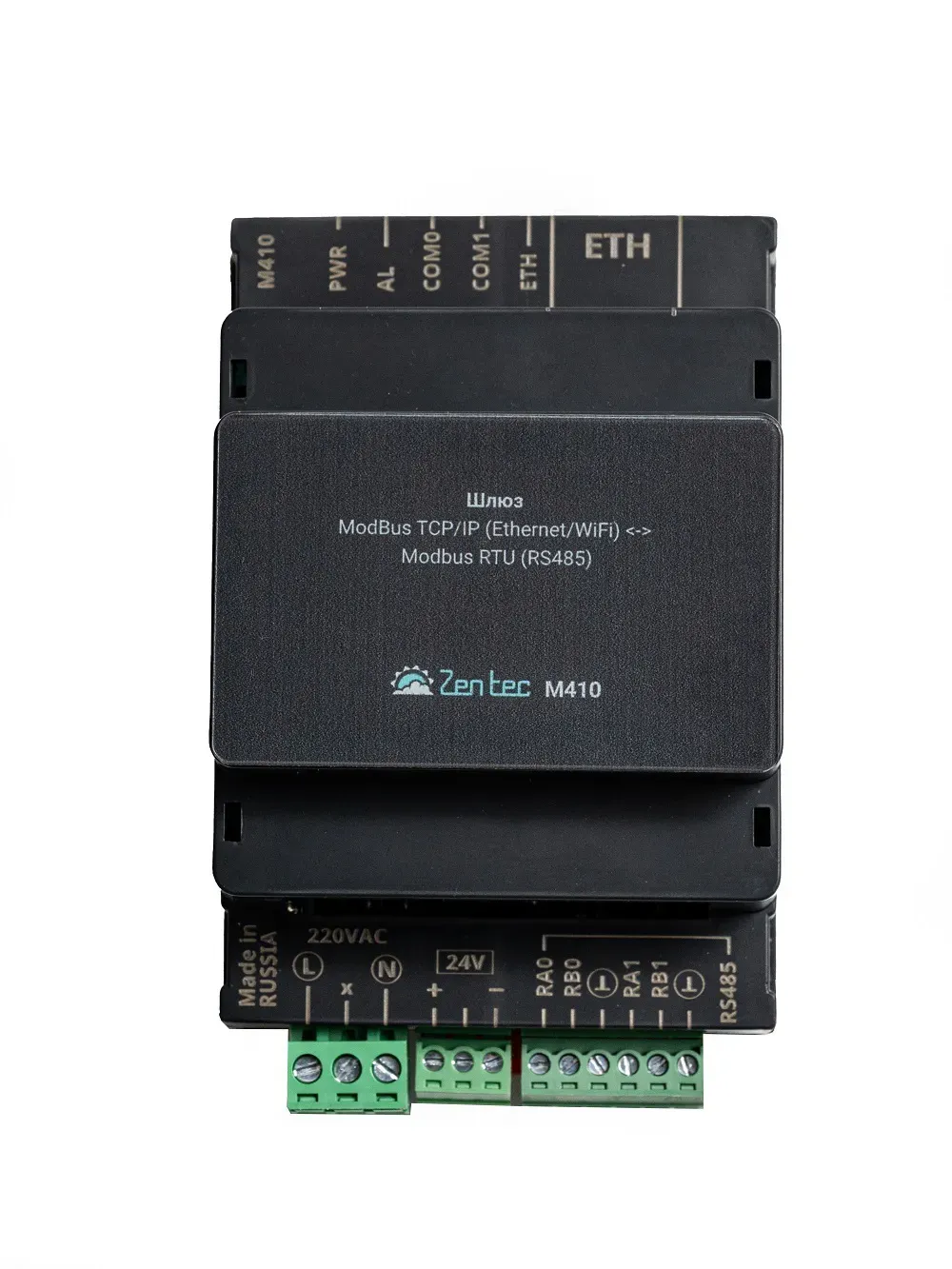

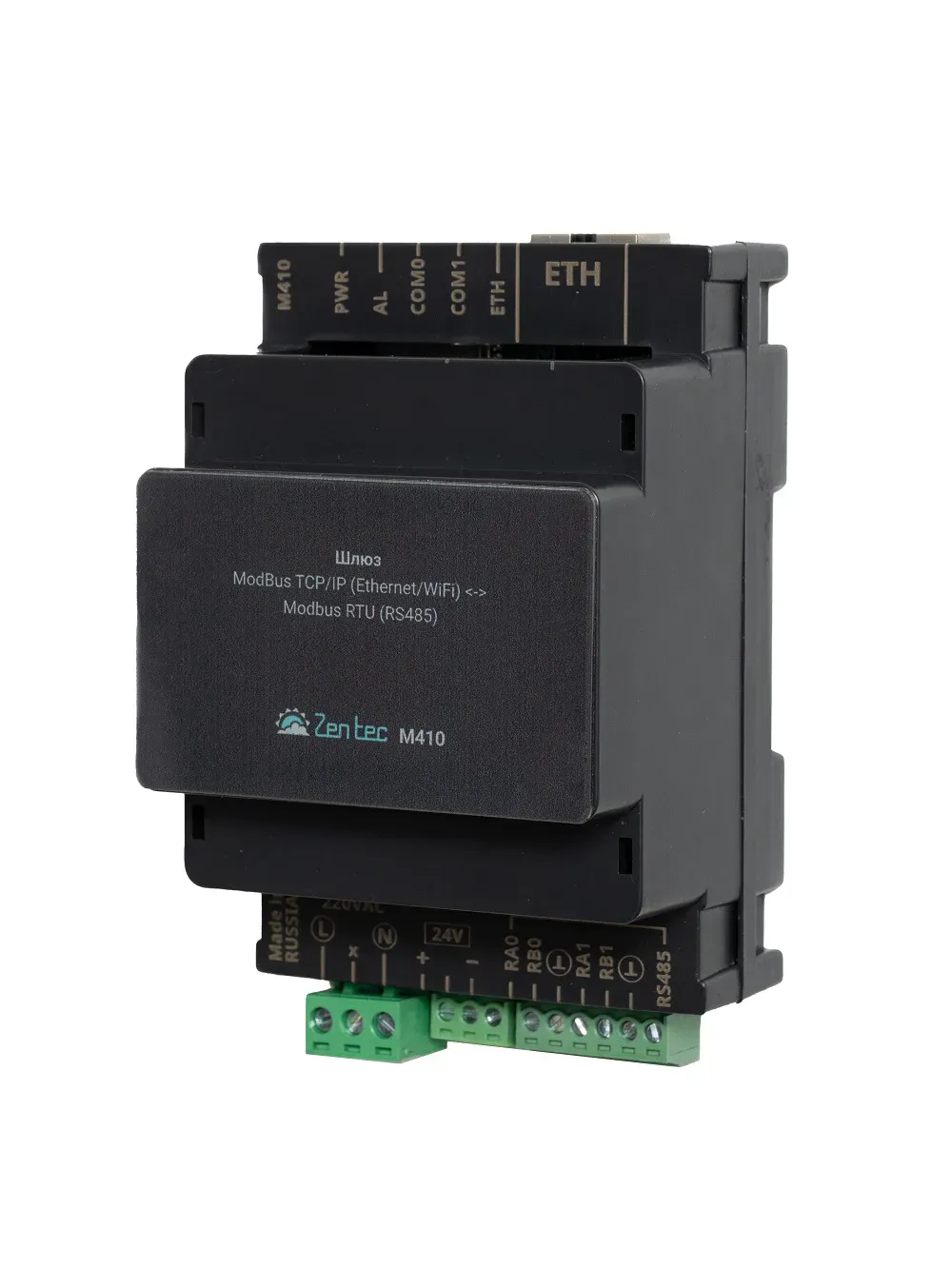

ZENTEC M410 — универсальный программируемый сетевой логический контроллер для построения локальных и распределённых систем автоматизации средней сложности. Модель подходит для задач, в которых требуется не только управление оборудованием, но и обмен данными между различными протоколами и устройствами. Контроллер поддерживает Ethernet, Wi-Fi и RS-485, работает с Modbus RTU и Modbus TCP, а также может выполнять функции шлюза между сетями.

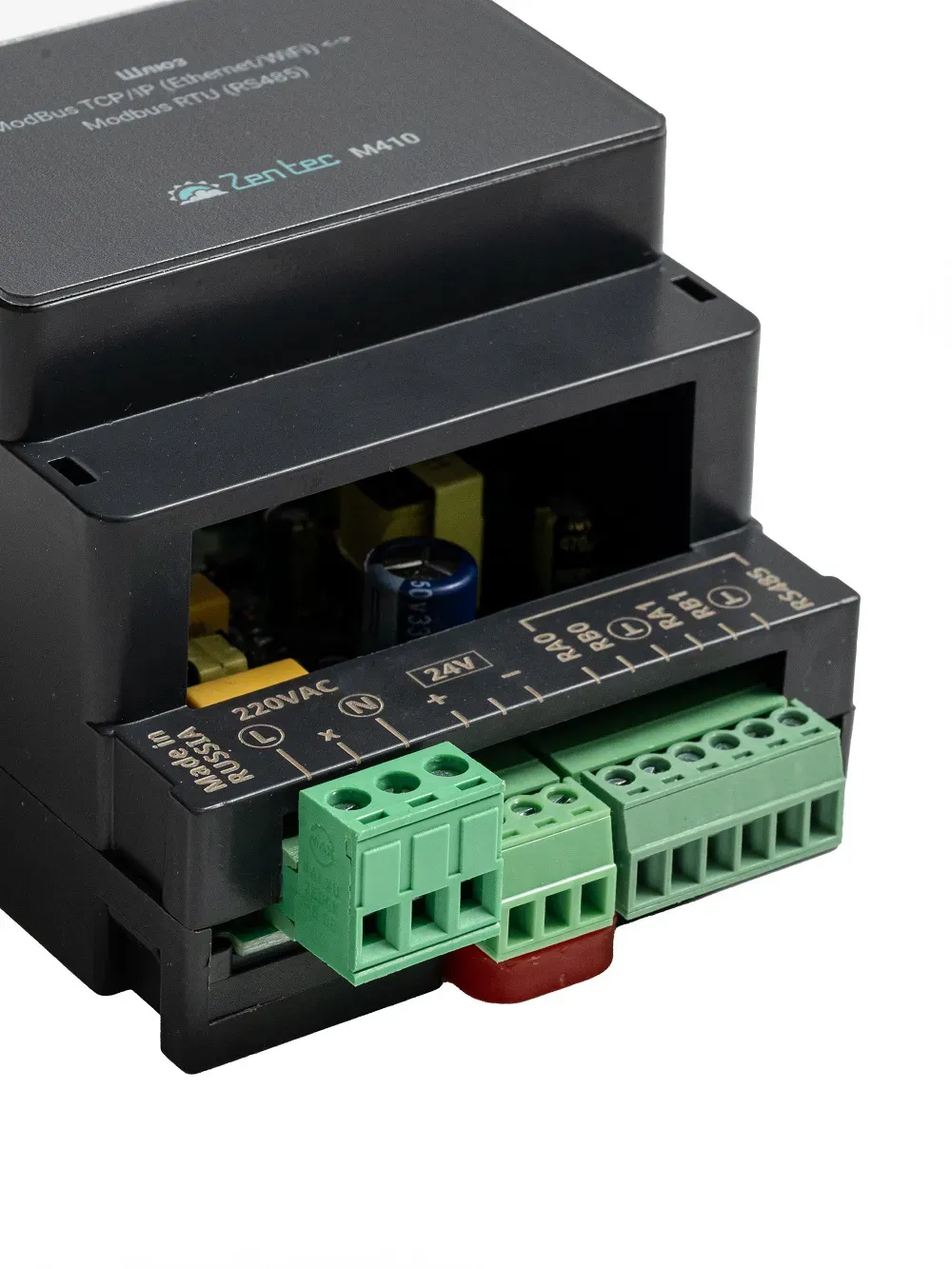

M410 устанавливается в шкаф управления на стандартную DIN-рейку 35 мм и занимает корпус шириной 4DIN. Питание допускается от 220 В AC или 24 В DC, при этом одновременно используется только один источник. Благодаря гальванической развязке питания, интерфейсов RS-485 и Ethernet контроллер подходит для построения устойчивых промышленных систем управления и диспетчеризации.

Для чего нужен контроллер ZENTEC M410

Основная задача M410 — управление и информационное взаимодействие между оборудованием в автоматизированной системе. Контроллер рассчитан на проекты, где требуется объединить устройства с разными интерфейсами и обеспечить передачу данных между ними.

M410 можно применять как самостоятельный программируемый контроллер либо как сетевой шлюз. В режиме Modbus RTU Master он управляет подключёнными ведомыми устройствами по RS-485. В режиме Modbus RTU Slave контроллер может выступать ведомым устройством. При этом режим работы RS-485 допускается изменять непосредственно во время выполнения программы.

Особенно полезна возможность маршрутизации Modbus TCP — Modbus RTU. В таком варианте M410 связывает Ethernet-сеть с оборудованием, подключённым к RS-485, и работает как мост между протоколами. Это позволяет интегрировать в единую систему устройства с различными способами подключения без установки отдельного преобразователя протоколов.

Интерфейсы и сетевые возможности

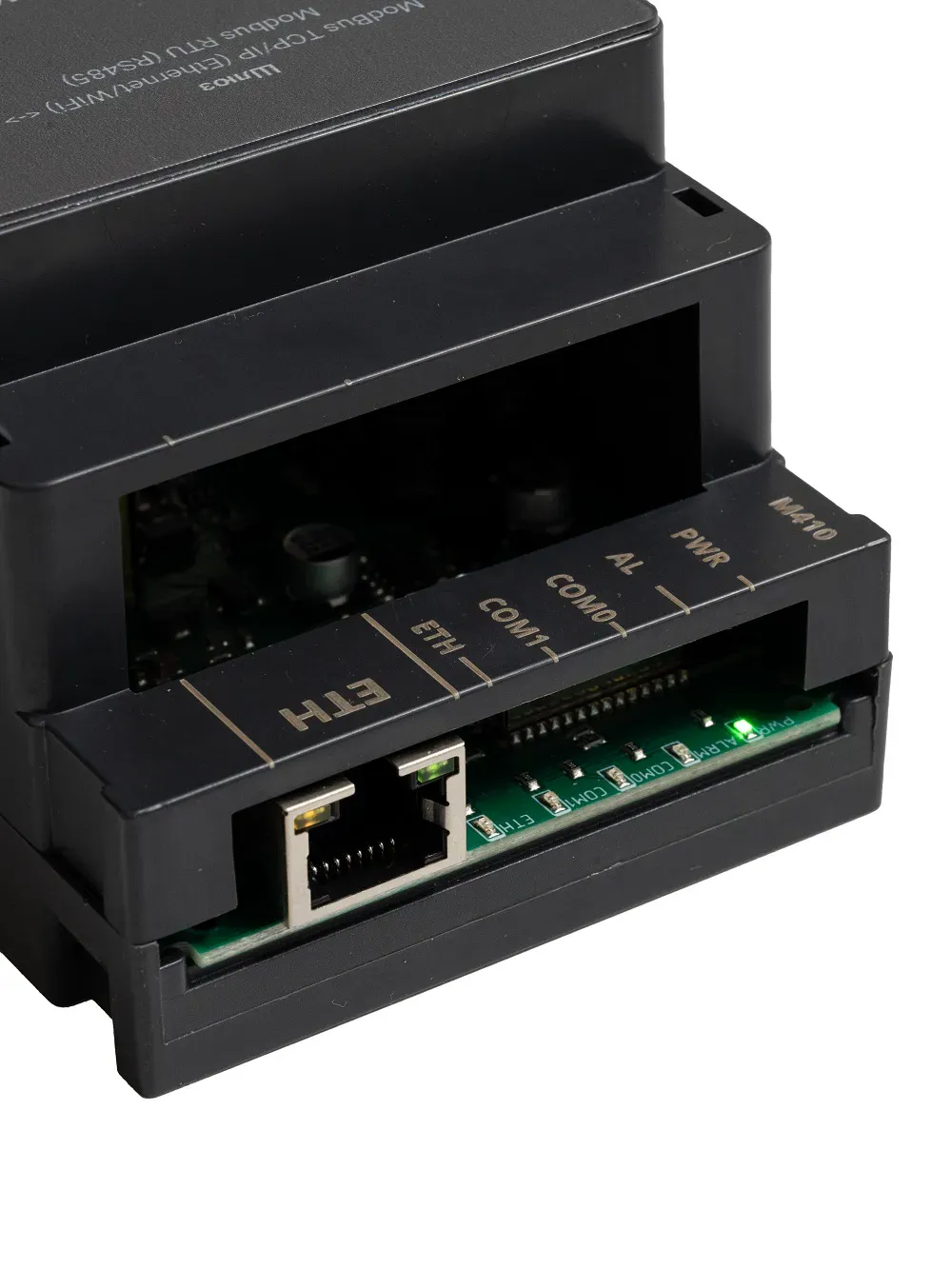

Контроллер оснащён двумя встроенными портами RS-485, гальванически развязанным Ethernet и беспроводным интерфейсом Wi-Fi. Скорость RS-485 составляет 2400-115200 бит/с. Для последовательных интерфейсов предусмотрена настройка чётности и стоп-бита. Порты имеют защиту от подачи напряжения с использованием TVS и автоматических предохранителей; максимальное указанное напряжение составляет ±40 В.

Для сетевого обмена M410 поддерживает:

• Modbus RTU;
• Modbus TCP;
• MQTT;
• BACnet IP;
• SNMP;
• маршрутизацию Modbus RTU/TCP;
• Wi-Fi 802.11 b/g/n/e/i;
• Ethernet;
• RS-485.

Количество одновременных подключений Modbus TCP в режиме Master — до 4. Контроллер также поддерживает работу в качестве шлюза Modbus RTU/TCP.

Для Wi-Fi предусмотрены современные механизмы защиты WPA, WPA2, WPA2-Enterprise и WPS, а также шифрование AES, RSA, ECC и SHA. Это позволяет использовать M410 в распределённых системах, где оборудование подключается к локальной беспроводной сети.

Программирование M410

Алгоритм работы контроллера задаётся пользователем с помощью программного комплекса zWorkBench. M410 поставляется без предварительно установленного пользовательского программного обеспечения, поэтому контроллер можно адаптировать под конкретную задачу автоматизации.

В качестве процессора используется ESP32 с рабочей частотой 160 МГц. Для пользовательских программ предусмотрено 384 кБ памяти, объём ОЗУ составляет 32 кБ, а энергонезависимая EEPROM имеет объём 8 кБ и рассчитана на 1 млн циклов записи. Количество программных блоков — до 60 000.

Программное обеспечение позволяет использовать M410 не как фиксированный контроллер с заранее заданным алгоритмом, а как универсальную платформу, которую можно настроить под конкретную систему управления.

Монтаж в шкаф управления

ZENTEC M410 выполнен в корпусе 4DIN и предназначен для установки на стандартную DIN-рейку 35 мм. Такой вариант монтажа удобен для шкафов автоматики, где требуется компактно разместить контроллер вместе с автоматическими выключателями, реле, источниками питания, коммутационным оборудованием и другими компонентами системы.

Габаритные размеры контроллера составляют 106 × 72 × 60 мм, масса без упаковки — около 90 г. Рабочая температура окружающего воздуха находится в диапазоне +7…+55 °C, температура хранения -40…+60 °C. Допустимая относительная влажность 10-90 % без конденсации.

Потребляемая мощность M410 не превышает 2,5 Вт. Встроенный преобразователь питания имеет гальваническую развязку. Контроллер выдерживает кратковременное прерывание питания до 5 мс, устойчив к наносекундным помехам до ±1 кВ и электростатическим разрядам до 2 кВ.

Применение ZENTEC M410

M410 можно использовать как основу локальной или распределённой системы управления, когда необходимо объединить несколько устройств и организовать обмен данными между ними. Благодаря Ethernet, Wi-Fi и RS-485 контроллер удобно интегрировать в существующую инфраструктуру автоматизации.

Типовые задачи применения:

• автоматизация инженерных систем зданий;
• управление вентиляцией и кондиционированием;
• диспетчеризация оборудования;
• объединение устройств Modbus RTU и Modbus TCP;
• построение локальных сетей автоматизации;
• удалённый обмен данными с оборудованием;
• использование в качестве шлюза между Ethernet и RS-485;
• интеграция оборудования с протоколами Modbus, BACnet IP, MQTT и SNMP.

Для настройки сетевых параметров используется приложение Ztunes. Через него можно задать параметры Wi-Fi и Ethernet, адрес устройства и настройки RS-485. Документация производителя также описывает создание маршрута Ethernet/Wi-Fi — RS-485 для работы M410 в качестве шлюза.

Основные технические характеристики

Купить ZENTEC M410

ZENTEC M410 подходит для проектов автоматизации, где требуется универсальный программируемый контроллер с сетевыми интерфейсами и возможностью преобразования протоколов. Наличие Ethernet, Wi-Fi и RS-485, поддержка Modbus RTU/TCP и работа в качестве шлюза позволяют использовать одну модель для разных архитектур системы управления.

При выборе контроллера важно учитывать количество подключаемых устройств, требуемые интерфейсы, схему питания и особенности разрабатываемого алгоритма. M410 поставляется без пользовательской программы, поэтому программирование и настройка выполняются под конкретный проект в среде zWorkBench.

Официальный сайт производителя: https://zentec.ru/
