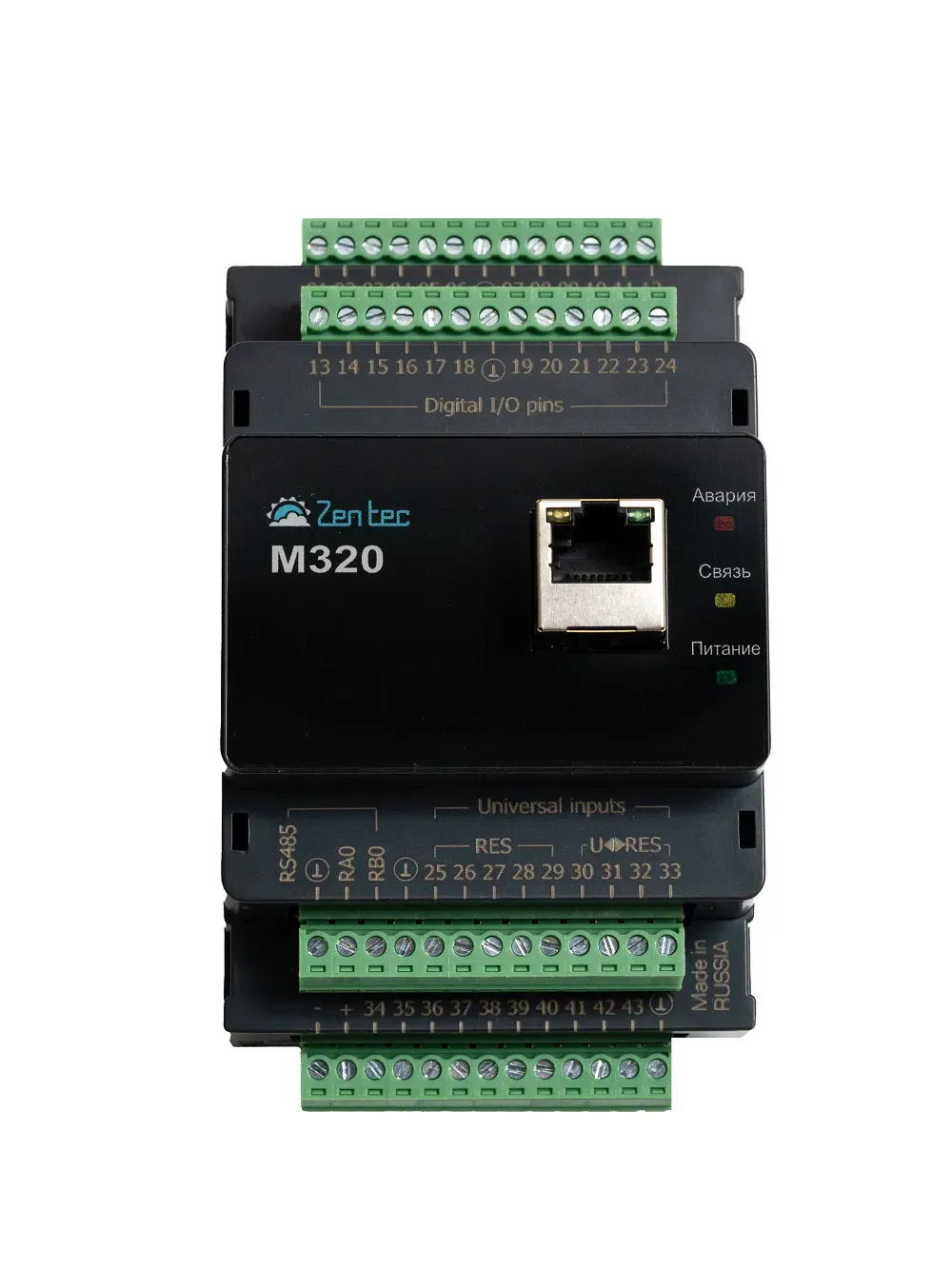

ZENTEC M320 — универсальный программируемый логический контроллер для построения систем автоматизации и управления технологическим оборудованием. Модель предназначена для монтажа в шкаф управления и объединяет 43 универсальные программируемые точки ввода/вывода, интерфейсы RS-485, Ethernet и Wi-Fi, а также поддержку распространённых промышленных протоколов.

Контроллер поставляется без предварительно загруженного программного обеспечения: алгоритм работы пользователь задаёт самостоятельно в среде визуального программирования zWorkBench. Такой подход позволяет использовать M320 для разных задач автоматизации без привязки к заранее заданной программе.

43 программируемые точки ввода и вывода

Главное преимущество M320 — универсальная конфигурация каналов. Каждая из 43 точек имеет индивидуальные функциональные настройки, поэтому один контроллер можно адаптировать под конкретную схему автоматизации.

В зависимости от выбранной функции контакты могут использоваться для:

• дискретного ввода;
• измерения частоты;
• подсчёта импульсов;
• дискретного выхода;
• измерения напряжения 0-10 В;
• измерения сопротивления;
• формирования аналогового сигнала 0-10 В;
• динамического изменения рабочего режима отдельных контактов.

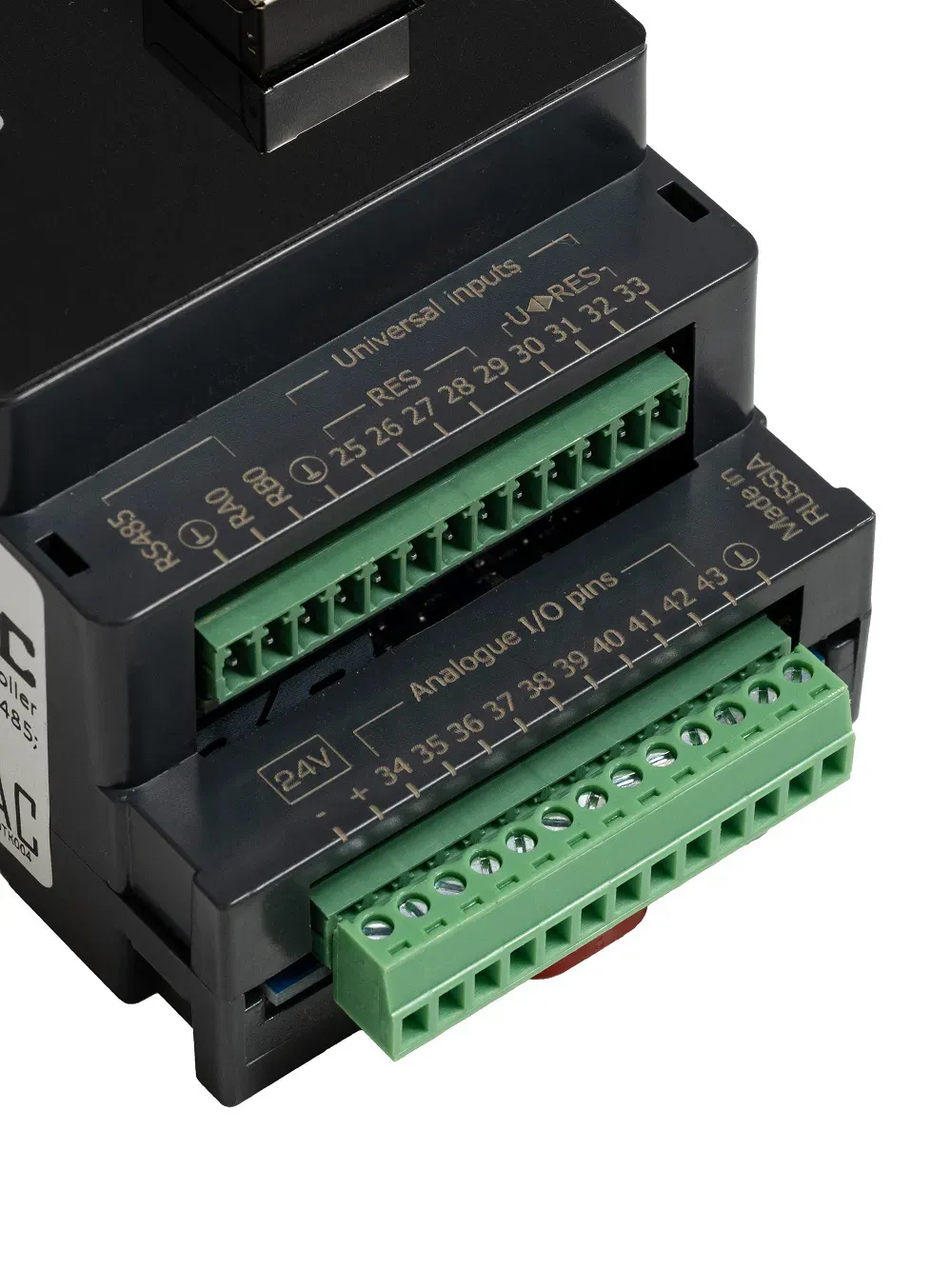

Группа 1 включает 12 контактов с возможностью работы как дискретные входы, частотные входы, счётчики импульсов и дискретные выходы с нагрузкой до 50 мА на контакт. Группа 2 также содержит 12 универсальных контактов, но максимальный ток дискретного выхода составляет 30 мА на контакт.

Контакты группы 3 предназначены для измерения сопротивления в диапазоне 50 Ом…200 кОм и входного напряжения 0-10 В. Ещё 10 контактов группы 4 поддерживают измерение и формирование аналогового сигнала 0-10 В, а также работу в режиме дискретного выхода с током нагрузки до 50 мА на контакт.

Связь по RS-485, Ethernet и Wi-Fi

Для интеграции в систему автоматизации контроллер ZENTEC M320 оснащён интерфейсами Wi-Fi, Ethernet и RS-485. Через беспроводной и проводной сетевой интерфейс поддерживаются Modbus TCP, MQTT, BACnet IP и SNMP.

Встроенный порт RS-485 работает по протоколу Modbus RTU. Доступны скорости обмена от 2400 до 115200 бит/с, адреса устройств от 1 до 247, различные варианты контроля чётности и 1 стоповый бит. Порт может работать в режиме главного или подчинённого устройства.

Такая коммуникационная архитектура позволяет включать M320 в локальные сети управления, обмениваться данными с другими контроллерами и подключать оборудование верхнего уровня.

Программирование и настройка M320

Для разработки алгоритма используется программная среда zWorkBench. Контроллер поддерживает до 4500 программных блоков, а пользовательская программа хранится во встроенной памяти объёмом 384 КБ. В качестве процессора применяется ESP32 с тактовой частотой 160 МГц, дополнительно предусмотрены 32 КБ ОЗУ и EEPROM объёмом 8 КБ с ресурсом до 1 млн циклов записи.

Для задач, где требуется отслеживать время и выполнять операции по расписанию, предусмотрены часы реального времени с резервным питанием от батареи CR2032.

Программируемая архитектура особенно удобна при создании нестандартных систем: вместо поиска контроллера с точно совпадающим набором функций можно настроить имеющиеся точки M320 непосредственно под используемое оборудование и алгоритм управления.

Электрические характеристики

M320 рассчитан на питание постоянным напряжением 18…36 В. Максимальная потребляемая мощность самого контроллера составляет 3,5 Вт, а номинальный ток источника питания должен быть не менее 0,5 А. При выборе блока питания для всей системы необходимо дополнительно учитывать подключённые периферийные устройства.

Встроенный интерфейс RS-485 имеет защиту от подачи напряжения на базе TVS и автоматических предохранителей. Максимально допустимое напряжение указано на уровне ±40 В. При этом гальваническая развязка интерфейса RS-485 отсутствует.

Рабочий диапазон температуры окружающей среды составляет -20…+55 °C, диапазон температуры хранения —40…+60 °C. Допустимая влажность  10-90 % без конденсации. Контроллер рассчитан на вибрационные воздействия с частотой 10 Гц и ускорением до 2G. Масса устройства без упаковки составляет около 90 г.

Применение программируемого контроллера

Благодаря большому количеству универсальных каналов и возможности свободно задавать алгоритм работы ZENTEC M320 подходит для автоматизации инженерных систем и технологического оборудования. Контроллеры ZENTEC применяются, в частности, в системах вентиляции, дымоудаления, отопления, охлаждения, водоочистки, ИТП, насосных станций и освещения.

M320 можно использовать там, где требуется одновременно получать сигналы от датчиков, обрабатывать измеренные значения и формировать управляющие воздействия. Наличие входов 0–10 В, измерения сопротивления, частотных каналов и счётчиков импульсов расширяет возможности подключения датчиков и исполнительных устройств без установки большого количества дополнительных модулей.

Для интеграции с существующей автоматикой доступны Modbus RTU и Modbus TCP, а сетевые возможности Ethernet и Wi-Fi позволяют организовать обмен данными с оборудованием и программными системами более высокого уровня.

Основные характеристики ZENTEC M320

ZENTEC M320 — подходящий вариант для построения локальных и распределённых систем автоматизации, когда требуется не просто фиксированный набор входов и выходов, а возможность самостоятельно определить назначение каналов и алгоритм управления. Универсальные точки, программирование через zWorkBench, RS-485 Modbus RTU и сетевые интерфейсы Ethernet/Wi-Fi позволяют адаптировать контроллер под конкретную задачу без изменения аппаратной платформы.

Важно: контроллер поставляется без предварительного программного обеспечения, поэтому перед покупкой необходимо учитывать задачу автоматизации и требования к программе управления.
