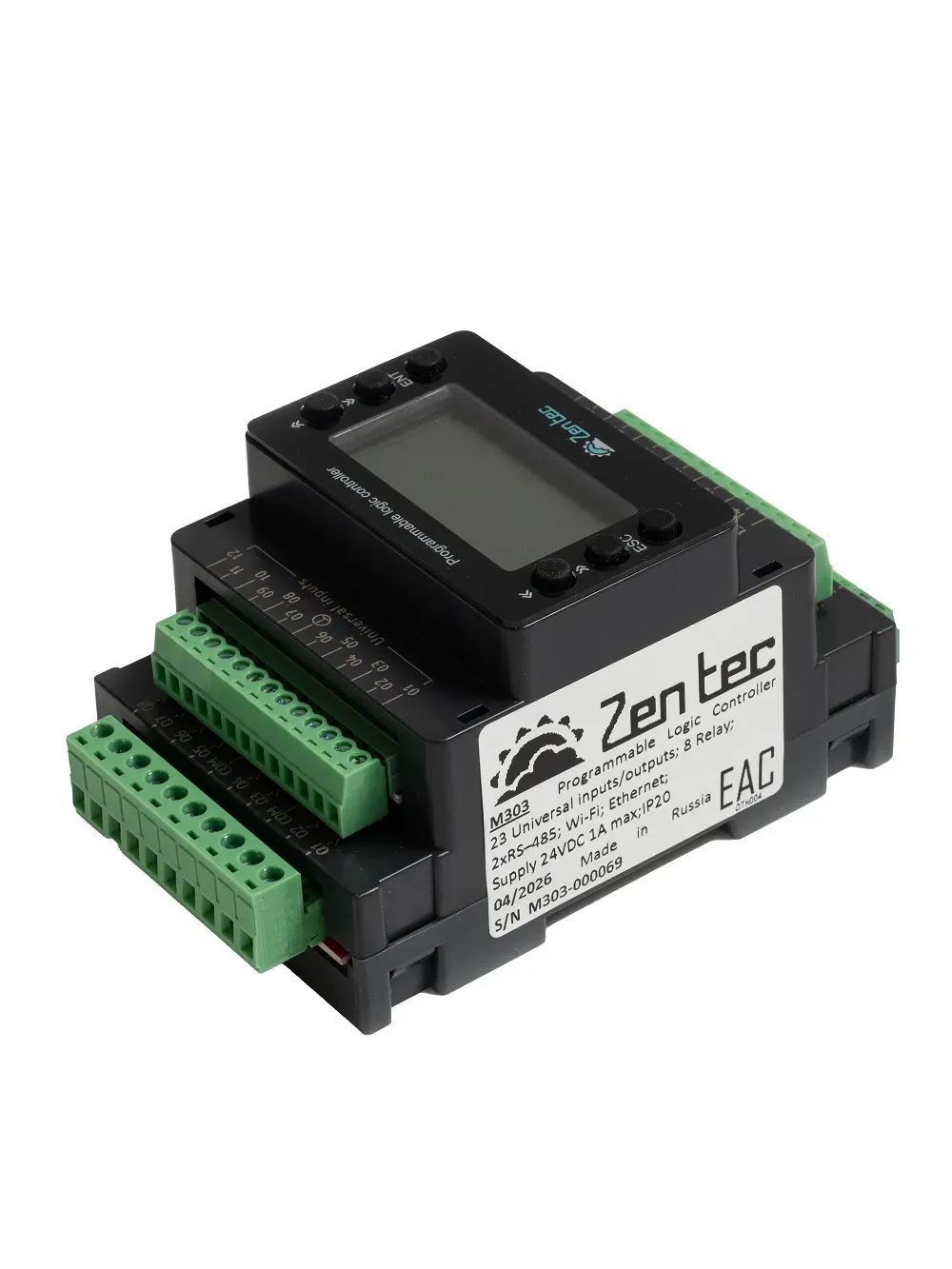

M303 — универсальный программируемый логический контроллер Zentec для построения локальных и распределённых систем автоматизации. Модель сочетает встроенные Wi-Fi и Ethernet, два независимых интерфейса RS-485 с гальванической развязкой, 8 релейных выходов и 23 программируемых контакта ввода/вывода.

Контроллер подходит для автоматизации инженерных систем и технологического оборудования, где требуется гибко настраивать алгоритм работы непосредственно под конкретную задачу. M303 поставляется без заранее заданной прикладной программы: алгоритм создаётся в среде визуального программирования zWorkbench.

Возможности M303

В основе контроллера установлен процессор ESP32 с рабочей частотой 160 МГц. Для пользовательских программ предусмотрено 1400 КБ памяти, ОЗУ — 36 КБ, EEPROM — 8 КБ. Встроенные часы реального времени имеют резервное питание от аккумулятора с резервом не менее 60 дней. Для локального управления предусмотрен монохромный программируемый ЖКИ 192×64 точки с подсветкой и 6 программируемых кнопок.

Для сетевого обмена M303 поддерживает Wi-Fi 802.11 b/g/n/e/i и Ethernet. Через сетевые интерфейсы доступны протоколы Modbus TCP, MQTT, BACnet/IP и SNMP. MQTT используется, в частности, для управления контроллером через приложение zControl.

Два встроенных порта RS-485 работают с протоколом Modbus RTU. Поддерживаются адреса устройств от 1 до 247 и скорости обмена от 2400 до 115200 бит/с. Каждый порт имеет индивидуальную гальваническую развязку 1500 В DC, что позволяет использовать M303 в системах с несколькими линиями промышленного обмена.

Входы и выходы контроллера M303

M303 оснащён 8 реле Q1-Q8, объединёнными в две группы по четыре реле. Каждая группа имеет общий контакт COM. Нагрузочная способность каждого реле и максимальный ток через общий контакт составляют 2 А при 250 VAC или 30 VDC.

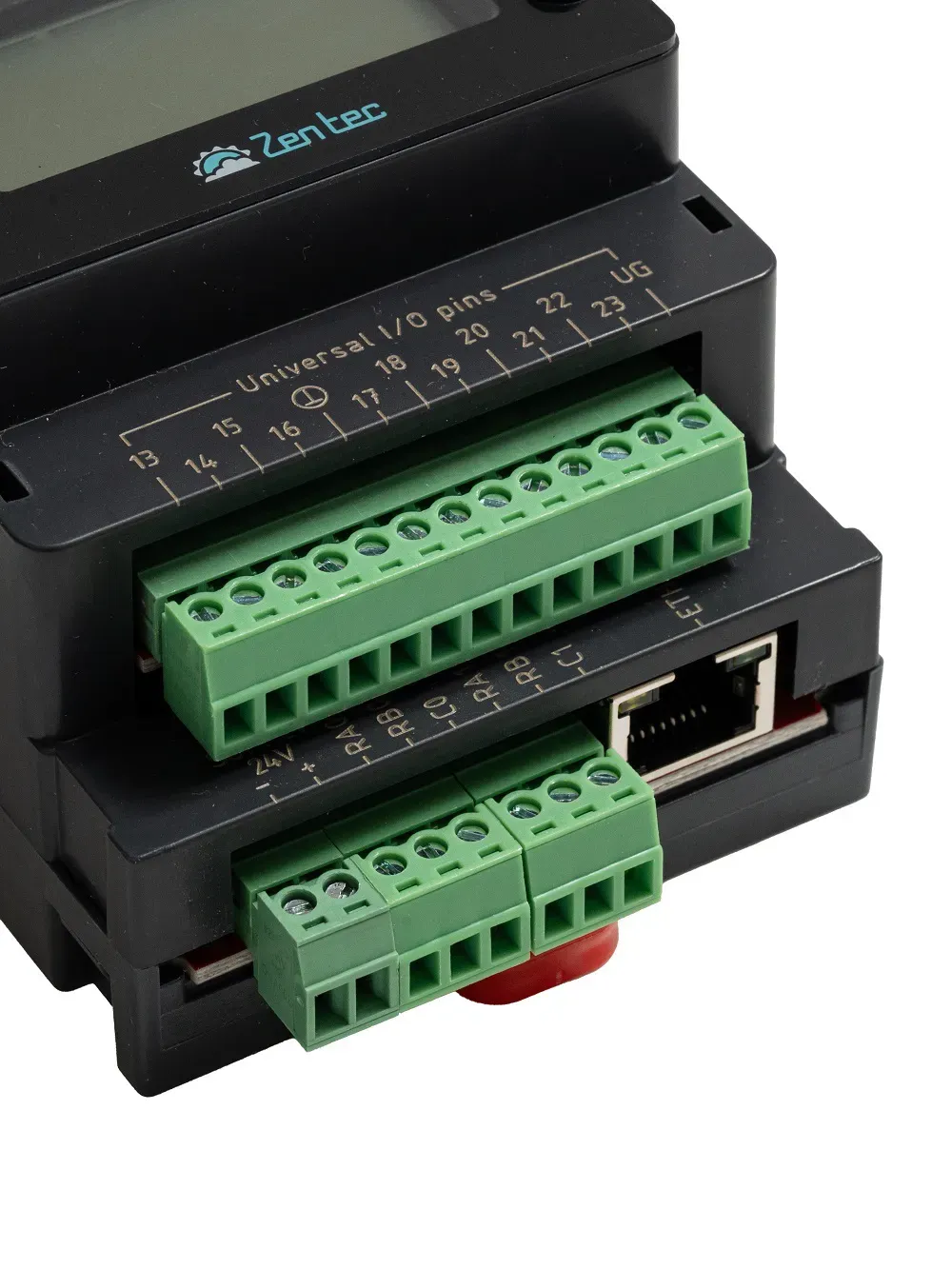

Дополнительно контроллер имеет 23 универсальных программируемых контакта. Их функции можно назначать индивидуально в зависимости от используемого алгоритма. В зависимости от группы контакты поддерживают дискретный ввод, измерение напряжения 0-10 В, измерение тока 0-25 мА, измерение сопротивления, аналоговый выход 0-10 В, медленный ШИМ, дискретный выход, измерение частоты и счёт импульсов.

Такая конфигурация позволяет использовать контроллер M303 не как специализированное устройство с фиксированной логикой, а как универсальную основу для автоматизации оборудования. Конкретное назначение входов, выходов и алгоритм управления задаются программой.

Технические характеристики M303

Подключение и эксплуатация

Питание M303 осуществляется постоянным напряжением 24 В с допустимым отклонением ±10%. Максимальная потребляемая мощность контроллера без учёта тока нагрузки составляет 3,5 Вт. В конструкции предусмотрена защита от подачи напряжения, включая TVS и автоматические предохранители; максимально допустимое напряжение указано на уровне ±40 В.

Для подключения к сети Ethernet используется разъём RJ-45. Контроллер поддерживает работу по Wi-Fi в режимах, предусмотренных документацией, а два порта RS-485 позволяют организовать обмен с оборудованием по Modbus RTU.

M303 рассчитан на эксплуатацию при температуре окружающего воздуха -7…+55 °C и относительной влажности 10-90% без конденсации. Габариты устройства составляют 106×72×60 мм, масса — около 90 г. Производитель устанавливает гарантийный срок 2 года и срок службы 10 лет.

M303 Zentec подойдёт для проектов, где необходим программируемый контроллер с большим количеством универсальных каналов, релейными выходами и современными интерфейсами связи. Сочетание Ethernet, Wi-Fi, двух RS-485, Modbus, MQTT, BACnet/IP и SNMP позволяет интегрировать устройство в различные системы автоматизации и диспетчеризации.

Комплект поставки

• контроллер M303 — 1 шт.;
• паспорт изделия — 1 шт. на партию контроллеров в электронном виде.
