ZENTEC M204 — специализированный программируемый контроллер для построения систем управления холодильными агрегатами и приводами электронных расширительных вентилей (ЕРВ). Устройство объединяет управление шаговыми приводами, универсальные входы для подключения датчиков, аналоговые и релейные выходы, интерфейс RS-485 с Modbus RTU, программируемый дисплей и пользовательскую логику управления.

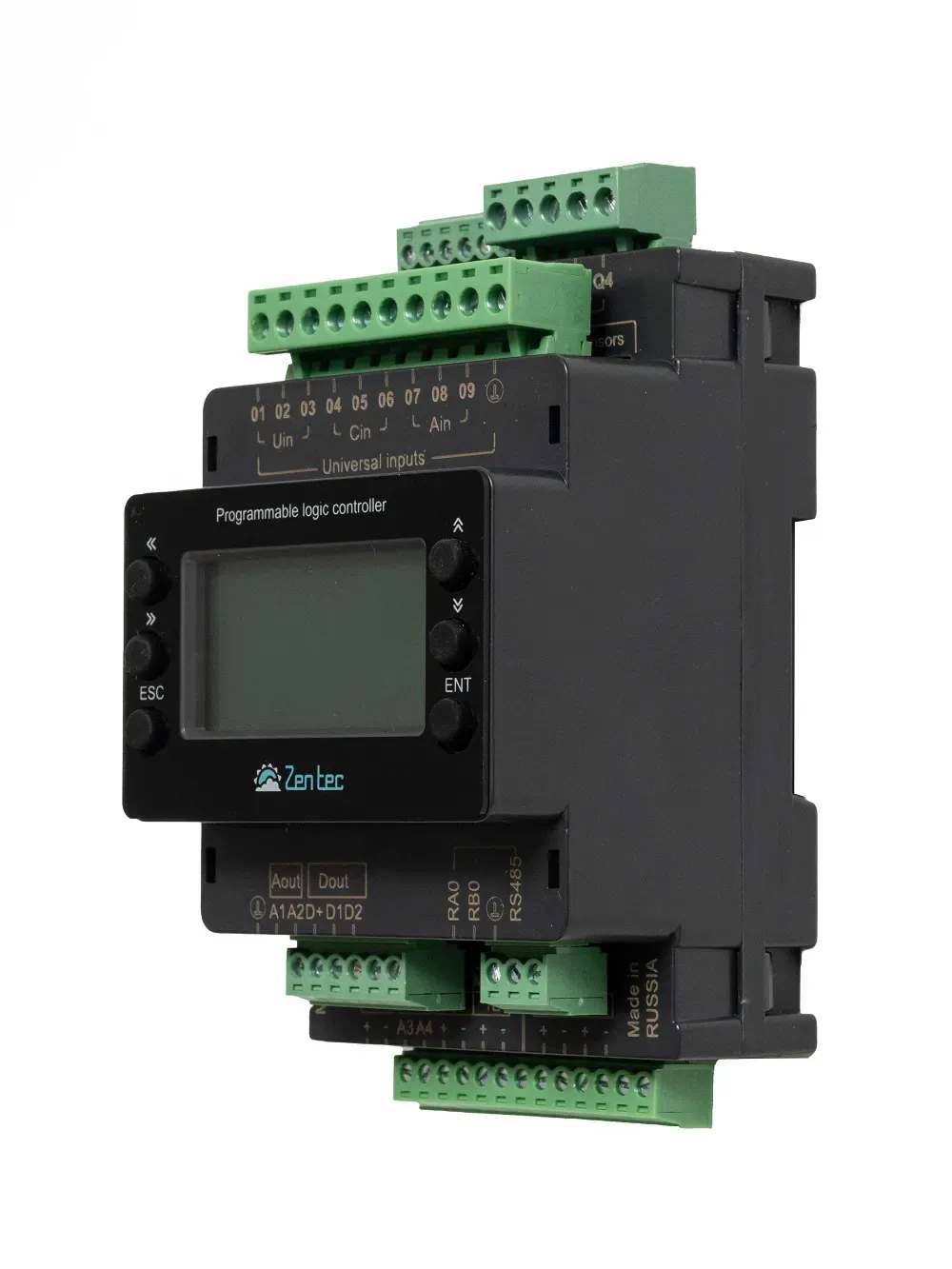

Контроллер выполнен в корпусе 4DIN для установки на DIN-рейку 35 мм, поэтому его удобно размещать непосредственно в шкафу или панели управления холодильной установки. Конструкция включает плату индикации PC-02, процессорную плату M202/204 и силовую плату M204.

Управление приводами электронных расширительных вентилей

Ключевое назначение M204 ZENTEC — управление приводами ЕРВ в холодильных системах. Контроллер имеет 2 независимых канала для управления двумя биполярными шаговыми двигателями либо может работать с одним униполярным двигателем. Максимальный ток составляет до 1 А на канал.

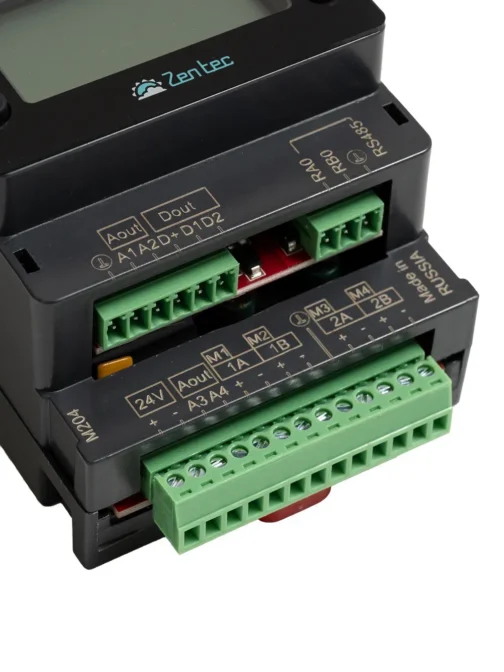

Силовая плата поддерживает работу с двумя биполярными двигателями или одним униполярным, а также предусматривает управление как в режиме полного шага, так и микрошагом. Для защиты приводов используется контроль тока обмоток и настраиваемый ШИМ.

Встроенный резервный источник питания обеспечивает перевод привода ЕРВ в безопасное состояние при исчезновении основного питания. В зависимости от нагрузки он позволяет гарантированно закрыть один канал шагового двигателя при потреблении до 800 мА либо два канала при суммарном потреблении не более 1 А.

Это особенно важно для холодильного оборудования, где положение регулирующего вентиля после отключения питания непосредственно связано с безопасностью работы системы.

Универсальные входы для датчиков

M204 оснащён 9 универсальными входами, разделёнными на три группы по три канала. Возможность выбора типа измеряемого сигнала позволяет подключать к контроллеру разные датчики без использования отдельных модулей преобразования.

Группа 1 — 3 входа:

• потенциальный контакт до +30 В DC;
• сухой контакт;
• постоянное напряжение 0-10 В;
• датчики NTC10k;
• ратиометрические датчики.

Входы имеют защиту от входящего напряжения до 50 В.

Группа 2 — 3 входа:

• сухой контакт;
• токовый сигнал 0-25 мА;
• NTC10k / NTC12k;
• ратиометрические датчики.

Для этой группы предусмотрена защита от входящего напряжения до 30 В.

Группа 3 — 3 входа:

• сухой контакт;
• Pt1000 с точностью ±1,5 °C;
• NTC10k.

Защита входов рассчитана на напряжение до 50 В.

Такой набор входных сигналов позволяет использовать M204 для комплексного контроля холодильной установки, подключая температурные датчики, дискретные сигналы и аналоговые измерительные цепи непосредственно к контроллеру.

Аналоговые и релейные выходы

Для управления исполнительными устройствами предусмотрены 4 аналоговых выхода 0-10 В и 4 релейных выхода.

Два аналоговых выхода процессорной платы формируют пропорциональный сигнал 0-10 В, имеют защиту от подачи напряжения до 30 В и защиту от короткого замыкания. Нагрузочная способность каждого канала — 20 мА.

Ещё два аналоговых выхода находятся на силовой плате. Они также формируют сигнал 0-10 В, защищены от входящего напряжения до 30 В и короткого замыкания, однако их нагрузочная способность составляет 10 мА на канал.

Четыре дискретных выхода выполнены на реле и рассчитаны на нагрузку до 3 А при 220 В. Используется схема с сухим контактом и общим выводом COM.

Дисплей и управление с передней панели

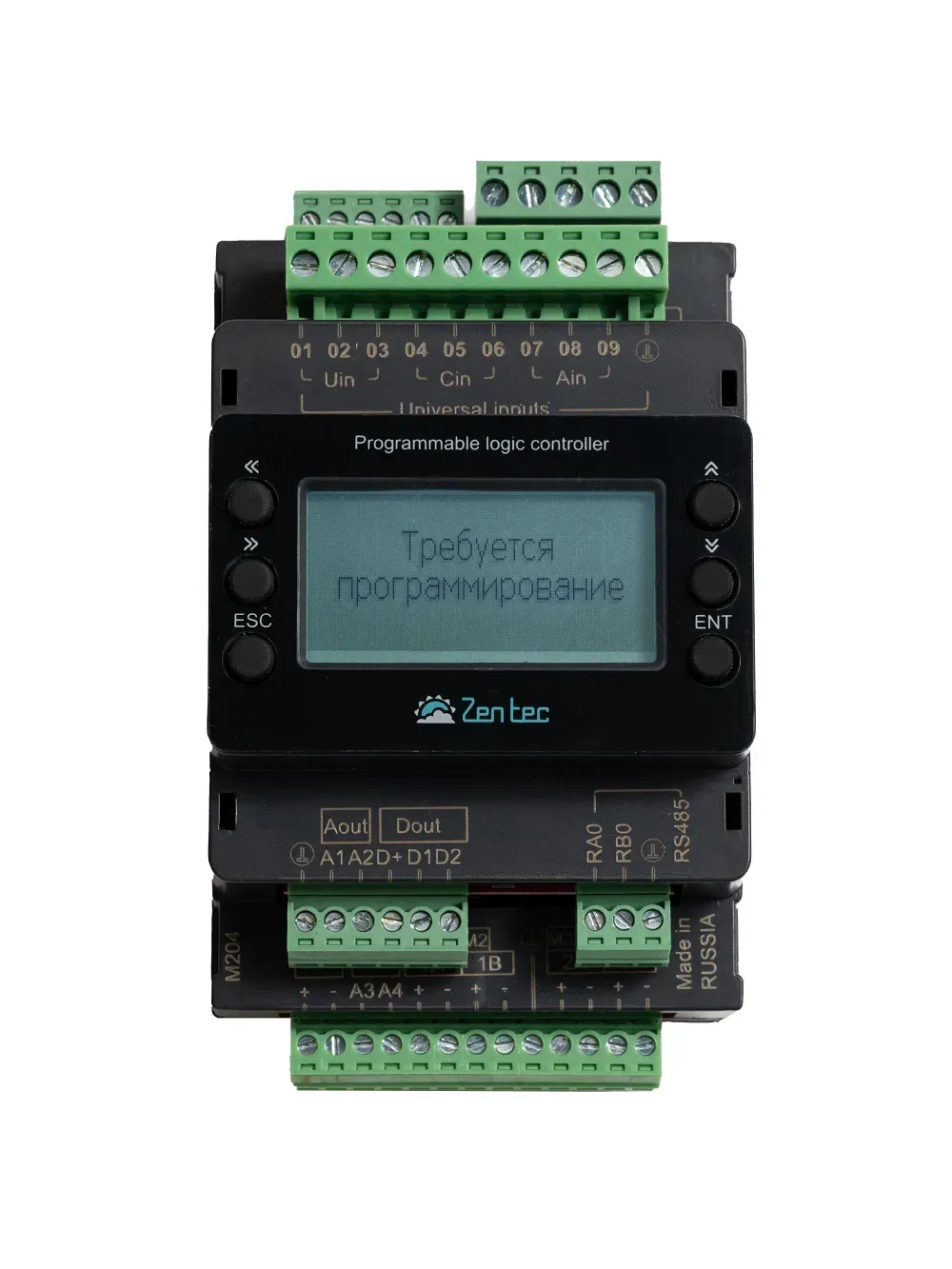

Для локального управления M204 используется программируемый монохромный ЖК-дисплей размером 192×64 точки с подсветкой. На передней панели расположены 6 программируемых кнопок, что позволяет реализовать необходимую структуру меню и параметры управления непосредственно в прикладной программе.

Дисплей подключается к контроллеру по интерфейсу SPI. Благодаря программируемой индикации на панели можно отображать параметры работы холодильной установки и организовать взаимодействие оператора с системой управления.

RS-485 и Modbus RTU

Для обмена данными с другим оборудованием контроллер ZENTEC M204 оснащён встроенным интерфейсом RS-485. Поддерживается протокол Modbus RTU, а порт может работать в режиме главного или подчинённого устройства.

Скорость передачи данных настраивается в диапазоне от 2400 до 115200 бит/с. Интерфейс имеет встроенные TVS и автоматические предохранители, защищающие от подачи напряжения; максимальное указанное напряжение составляет ±40 В. Гальваническая развязка RS-485 отсутствует.

Память, программирование и контроль работы ZENTEC M204

В основе M204 используется 32-разрядный процессор с объёмом памяти для пользовательской программы 350 КБ. Для хранения журналов событий, расписаний и уставок предусмотрено ПЗУ объёмом 8 КБ. Дополнительно имеется энергозависимое ОЗУ 8 байт с питанием от батареи для организации счётчиков моточасов.

Контроллер имеет часы реального времени с резервным питанием от встроенного аккумулятора. Заявленное время резервирования составляет не менее 60 дней.

Алгоритм работы устройства является программируемым, поэтому M204 можно адаптировать под конкретную схему холодильного оборудования и требуемую последовательность управления.

Технические характеристики ZENTEC M204

ZENTEC M204 стоит рассматривать прежде всего как специализированный контроллер для холодильной автоматики, а не как универсальный ПЛК общего назначения. Его аппаратная конфигурация ориентирована на управление ЕРВ и шаговыми приводами, работу с температурными и аналоговыми датчиками, управление исполнительными механизмами и обмен данными по Modbus RTU. Наличие резервного питания привода ЕРВ, контроля тока обмоток и программируемой логики позволяет реализовать специализированные алгоритмы управления холодильной установкой.

Официальный сайт производителя: https://zentec.ru/
