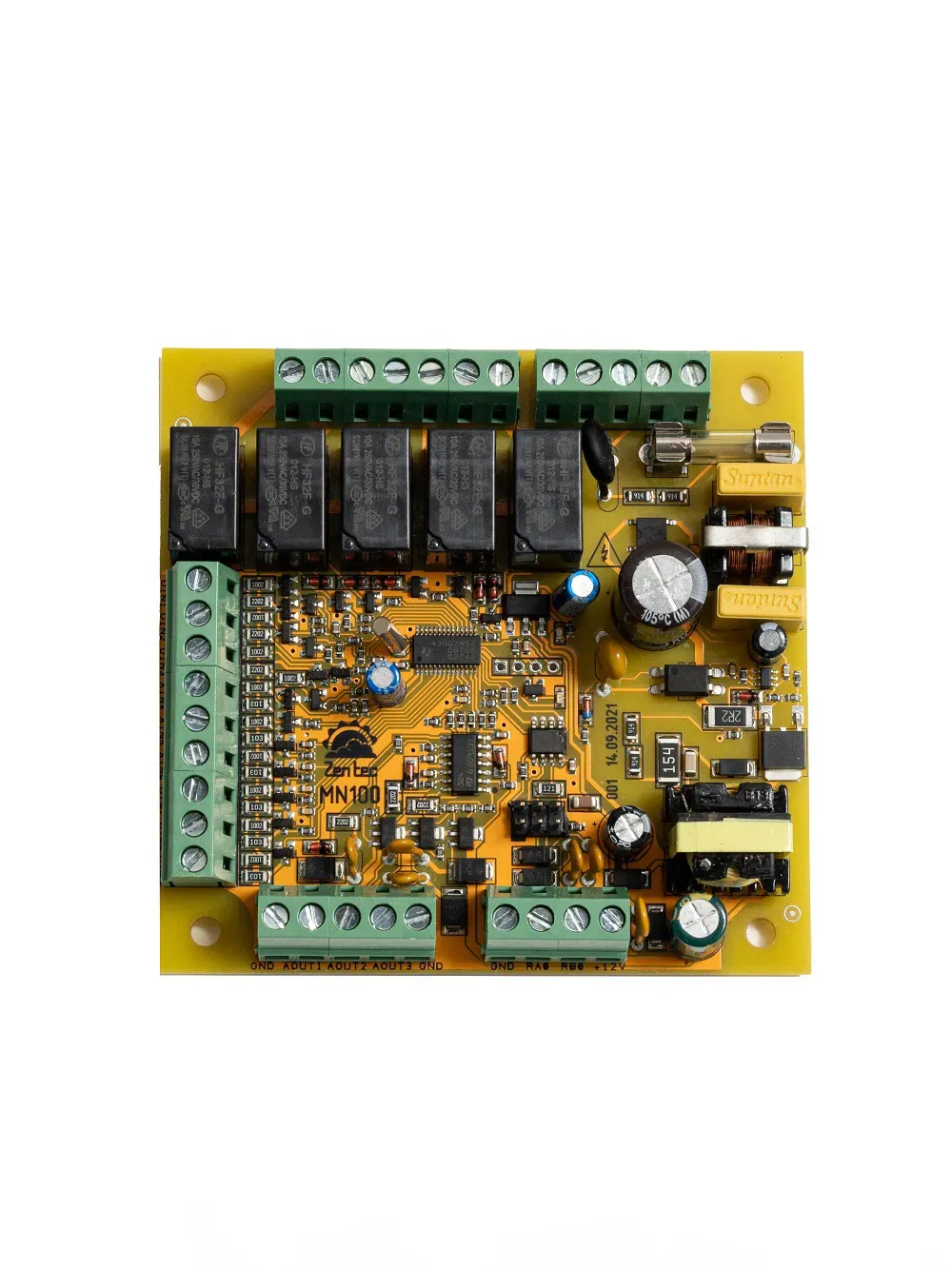

ZENTEC M100-5 — программируемый логический контроллер ПЛК 220В купить

ZENTEC M100-5 — программируемый логический контроллер для автоматизации инженерных систем, вентиляционного оборудования, отопления, кондиционирования, освещения и других технологических процессов. ПЛК сочетает питание 220 В, развитую систему универсальных входов и выходов, 2 интерфейса RS-485 и возможность создания пользовательских алгоритмов управления.

Контроллер программируется в среде zWorkbench с использованием языков FBD и ST. Минимальное время выполнения программы составляет 10 мс, а количество программных блоков — около 2000, что позволяет реализовывать достаточно сложные алгоритмы автоматизации.

Контроллер ZENTEC M100-5 особенно удобен для создания шкафов управления вентиляцией, отоплением и климатическим оборудованием. Девять универсальных входов позволяют подключать дискретные сигналы, датчики температуры NTC10K, а также аналоговые сигналы напряжения и тока.

Основные преимущества ZENTEC M100-5

• питание от сети 220 В переменного тока;
• потребляемая мощность от 1,2 до 5 Вт;
• 9 универсальных входов;
• входы для сигналов 0-10 В;
• вход для сигнала 0-25 мА;
• подключение датчиков NTC10K;
• измерение частоты до 1 кГц;
• возможность подсчета импульсов;
• 5 релейных выходов;
• 3 аналоговых выхода 0-10 В;
• нагрузка аналогового выхода до 25 мА;
• 2 порта RS-485;
• поддержка протокола Modbus RTU;
• работа RS-485 в режиме Master / Slave;
• программирование в среде zWorkbench;
• создание алгоритмов на языках FBD и ST.

Технические характеристики ZENTEC M100-5

Универсальные входы для различных типов сигналов

Одно из ключевых преимуществ ZENTEC M100-5 — гибкая конфигурация входов. Контроллер позволяет использовать различные типы сигналов без необходимости устанавливать отдельные специализированные модули.

Первые два универсальных входа Uin1 и Uin2 могут использоваться для работы с дискретными сигналами, измерения напряжения 0-10 В, подключения датчиков NTC10K, подсчета импульсов или измерения частоты до 1 кГц.

Вход Uin3 дополнительно поддерживает измерение токового сигнала 0-25 мА, что позволяет подключать промышленные датчики и преобразователи с токовым выходом.

Входы Uin4-Uin8 предназначены для работы с дискретными сигналами и датчиками NTC10K, а также могут использоваться для подсчета импульсов и измерения частоты.

Релейные и аналоговые выходы

Контроллер оснащен 5 релейными выходами с допустимой нагрузкой до 3 А при 220 В. Они могут использоваться для управления исполнительными устройствами, контакторами, клапанами, насосами и другим оборудованием.

Дополнительно предусмотрены 3 аналоговых выхода 0-10 В. Каждый выход рассчитан на нагрузку до 25 мА, что позволяет управлять оборудованием с пропорциональным аналоговым входом.

Аналоговые выходы подходят для управления регулирующими клапанами, приводами заслонок, преобразователями и другим оборудованием, использующим стандартный сигнал 0-10 В.

Интерфейсы RS-485 и Modbus RTU

Для интеграции в системы автоматизации ZENTEC M100-5 оснащен двумя встроенными портами RS-485 — COM0 и COM1.

Порты поддерживают:

• скорость обмена от 2400 до 230400 бит/с;
• протокол Modbus RTU;
• режимы Master и Slave;
• отключаемую встроенную подтяжку;
• внутренний отключаемый терминатор 120 Ом.

Наличие двух интерфейсов RS-485 упрощает подключение контроллера к панелям оператора, частотным преобразователям, датчикам, счетчикам и другим устройствам промышленной автоматизации.

Где применяется ZENTEC M100-5

Программируемый контроллер применяется для автоматизации:

• вентиляционных установок;
• приточных и вытяжных систем;
• систем отопления;
• систем кондиционирования;
• фанкойлов;
• тепловых завес;
• систем освещения;
• теплых полов;
• электрических нагревателей;
• вентиляционных агрегатов с электрическим теплообменником;
• вентиляционных установок с водяным теплообменником;
• секций охлаждения;
• систем ротации кондиционеров.

Благодаря универсальным входам и сочетанию релейных и аналоговых выходов ZENTEC M100-5 позволяет создавать гибкие системы управления под конкретный алгоритм работы оборудования.

Купить контроллер ZENTEC M100-5

Если необходимо купить ZENTEC M100-5, при подборе рекомендуется учитывать типы подключаемых датчиков, количество исполнительных механизмов, необходимость использования аналоговых сигналов и требования к обмену данными по RS-485.

Модель подходит для построения систем автоматизации, где требуется компактный ПЛК с питанием 220 В, универсальными входами, релейными выходами и аналоговым управлением 0-10 В.

ZENTEC M100-5 — функциональный программируемый контроллер для разработки надежных систем управления инженерным и промышленным оборудованием.

Официальный сайт производителя: https://zentec.ru/
