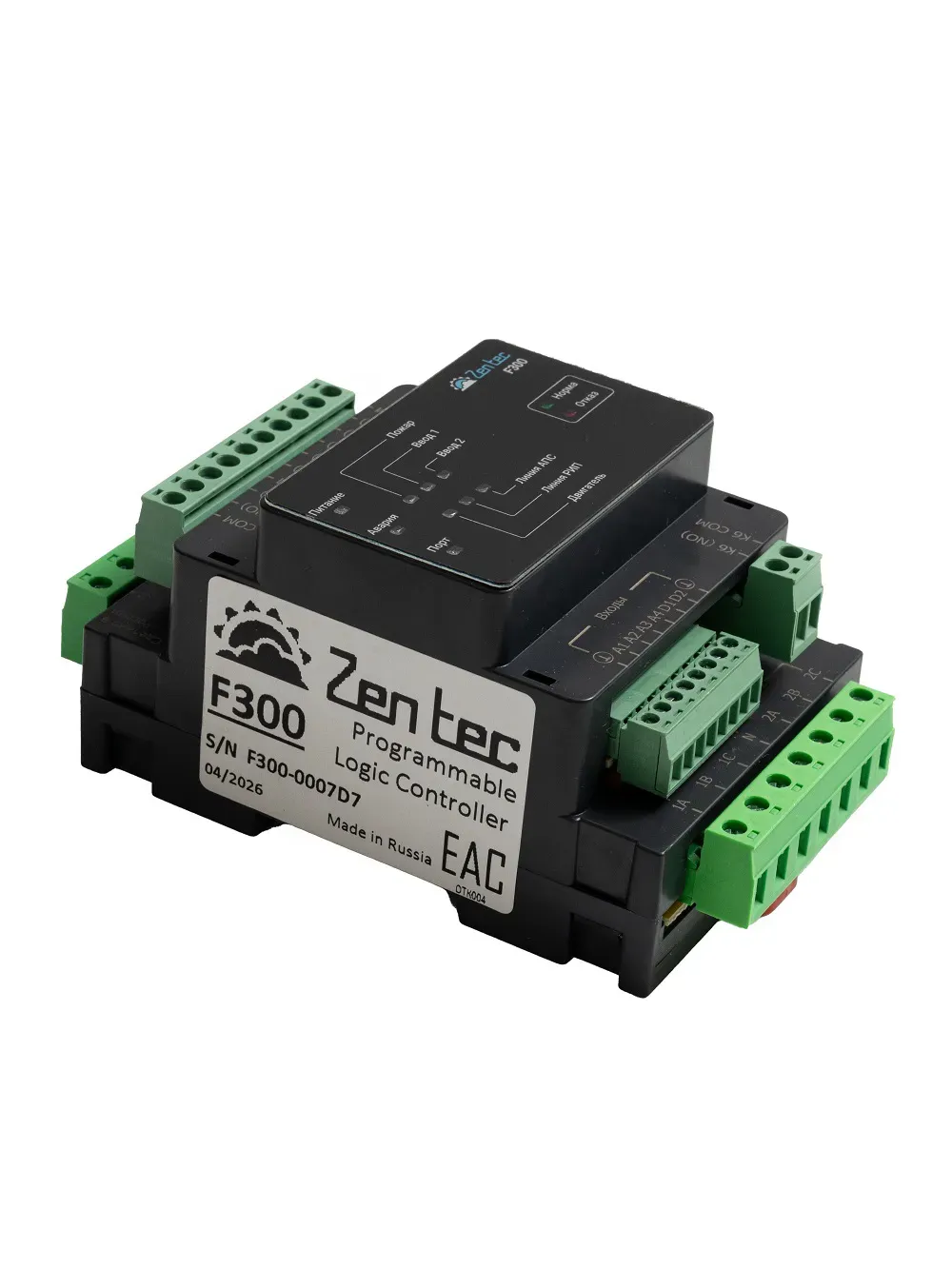

ZENTEC F300 — контроллер программируемый логический для мониторинга силовой сети и АВР

F300 — специализированный программируемый логический контроллер ZENTEC для построения систем мониторинга силовой сети, автоматического ввода резерва (АВР), пожарной безопасности, а также управления вентиляторами, компрессорами и другим инженерным оборудованием. Контроллер рассчитан на работу с сетями питания 220/380 В и позволяет контролировать состояние питающих цепей, получать дискретные сигналы и управлять исполнительными устройствами через встроенные релейные выходы.

F300 поставляется с предварительно загруженным программным обеспечением для реализации АВР, контроля и управления электродвигателем вентилятора и сигнализации. При необходимости алгоритм работы можно изменить в среде визуального программирования zWorkBench разработки ZENTEC. Это позволяет адаптировать контроллер под конкретную задачу автоматизации без замены аппаратной части.

Функциональные возможности F300

В отличие от универсальных ПЛК общего назначения, F300 изначально ориентирован на задачи, где требуется контроль силовой сети и ответственных инженерных систем. Контроллер имеет отдельные высоковольтные входы для мониторинга питающей сети и контроля целостности цепей питания двигателя.

Основные возможности устройства:

• контроль питающей сети;
• реализация автоматического ввода резерва;
• контроль целостности цепей питания двигателя;
• управление вентиляторами и электродвигателями;
• применение в системах пожарной безопасности;
• управление и мониторинг насосного и компрессорного оборудования;
• контроль клапанов и задвижек;
• мониторинг качества питающего напряжения;
• управление системами освещения;
• обмен данными по RS-485 Modbus RTU;
• программируемая логика работы;
• световая и звуковая сигнализация.

Такой набор функций позволяет использовать контроллер F300 как самостоятельный элемент автоматики либо включать его в распределённую систему управления с другими контроллерами по интерфейсу RS-485.

Входы и выходы контроллера

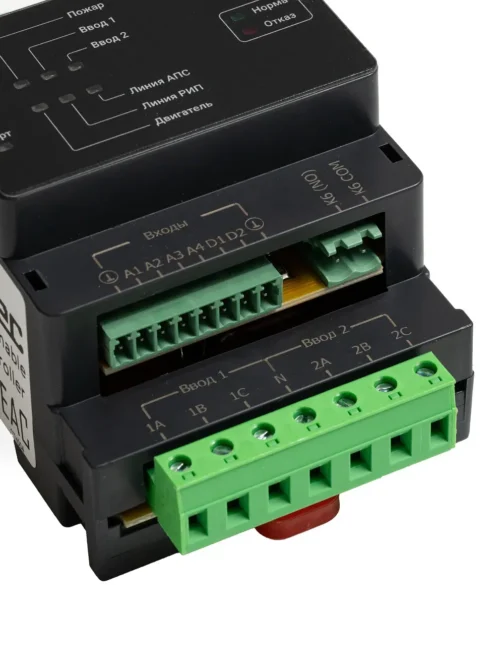

Аппаратная часть Ф300 предусматривает две независимые группы по три высоковольтных входа для контроля питающей сети. Дополнительно предусмотрены 3 входа контроля целостности цепи питания двигателя. Диапазон входного напряжения высоковольтных каналов составляет 180-450 В AC, 50 Гц на один вход.

Для подключения низковольтных цепей предусмотрены:

• 4 дискретных входа с контролем целостности линии;
• 2 дискретных входа без контроля целостности линии;
• максимальное напряжение на одном низковольтном входе — 12 В.

Для управления исполнительными механизмами используются встроенные релейные выходы:

• 2 реле с переключающим контактом;
• 3 реле с общим контактом;
• 1 реле с сухим контактом и совмещённой звуковой сигнализацией;
• максимальное напряжение на контактах — 250 В, 50 Гц;
• максимальный ток через каждое реле — 0,7 А.

Выходы реле не имеют встроенной защиты от короткого замыкания, поэтому производитель предусматривает установку внешних предохранителей.

Связь и интеграция в систему автоматизации

Для обмена данными F300 оснащён одним гальванически развязанным портом RS-485. Поддерживается протокол Modbus RTU, а порт может работать в режиме Master или Slave. Скорость обмена настраивается в диапазоне от 2400 до 115200 бит/с.

Это позволяет использовать F300 не только для локального управления, но и для построения распределённых систем автоматики. Несколько устройств можно объединять в сеть RS-485, передавая между ними данные о состоянии оборудования и управляющие команды. В ZENTEC для линии RS-485 рекомендуется трёхпроводное подключение с использованием сигнальных линий и GND.

Применение F300

Специализация контроллера особенно полезна для объектов, где необходимо одновременно контролировать состояние питающей сети и управлять инженерным оборудованием.

F300 может применяться в системах:

• вентиляции и дымоудаления;
• автоматического ввода резерва;
• пожарной автоматики;
• управления вентиляторами;
• насосных установок;
• компрессорного оборудования;
• клапанов и задвижек;
• мониторинга качества электропитания;
• управления освещением.

Производитель отдельно приводит вариант применения F300 для реализации АВР и управления вентилятором с контролем целостности линии питания вентилятора, линий ручного извещателя и пожарной сигнализации.

Программирование и настройка

F300 имеет программируемую логику, поэтому стандартный алгоритм не ограничивает возможности устройства. Контроллер поставляется с предварительным программным обеспечением, однако пользователь может изменить алгоритм работы с помощью zWorkBench.

Это удобно при создании нестандартных систем автоматики: один и тот же аппаратный контроллер можно адаптировать под особенности конкретного объекта, изменяя программную логику без изменения основных аппаратных возможностей.

При этом подключение, настройку и обслуживание контроллера должен выполнять квалифицированный специалист, имеющий соответствующую подготовку и допуски к работе с электротехническим оборудованием.

Монтаж и технические характеристики

F300 выполнен в корпусе 4DIN для установки на стандартный монтажный рельс 35 мм. Питание контроллера осуществляется от сети 220 В AC; документация указывает возможность подключения любой из шести фаз с нейтралью. Максимальная потребляемая мощность составляет до 2 Вт.

Основные технические параметры:

Почему стоит купить контроллер F300

F300 подходит для проектов, где недостаточно обычного универсального ПЛК и требуется специализированное устройство для контроля силовой сети, АВР, вентиляции и связанных инженерных систем. Предварительно загруженная программа сокращает объём работ при реализации типового решения, а возможность программирования через zWorkBench сохраняет гибкость при разработке собственного алгоритма.

Компактный корпус 4DIN, питание от 220 В, шесть релейных выходов, отдельные цепи контроля силовой сети и двигателя, а также гальванически развязанный RS-485 Modbus RTU позволяют использовать F300 в шкафах автоматики для инженерных и промышленных объектов.

F300 ZENTEC — специализированный вариант для автоматизации систем АВР, вентиляции, пожарной безопасности, насосного и компрессорного оборудования, когда требуется одновременно контролировать состояние электрических цепей и управлять исполнительными устройствами.

Официальный сайт производителя: https://zentec.ru/
