Z037-5C0 Zentec — программируемый контроллер, пульт управления

Z037-5C0 — программируемый логический контроллер Zentec с Wi-Fi и сенсорным дисплеем

Z037-5C0 — программируемый логический контроллер Zentec с человеко-машинным интерфейсом, Wi-Fi, цветным сенсорным дисплеем и интерфейсом RS-485. Контроллер предназначен для создания многофункциональных систем управления климатическим оборудованием, освещением, устройствами защиты от протечек и другими инженерными системами зданий.

Модель сочетает функции контроллера и панели оператора: пользователь получает возможность работать с оборудованием через графический интерфейс, а разработчик может создавать собственные программы и интерфейсы управления. В Zentec отдельно отмечена возможность объединять в одном контроллере управление несколькими инженерными системами, например освещением, фанкойлом и приточной установкой.

Основные возможности Z037-5C0

Контроллер поддерживает Modbus TCP и Modbus RTU, а встроенный RS-485 может работать в режиме ведущего или ведомого устройства. Это позволяет использовать Z037-5C0 для обмена данными с другим оборудованием автоматизации и выполнять функции шлюза между системами.

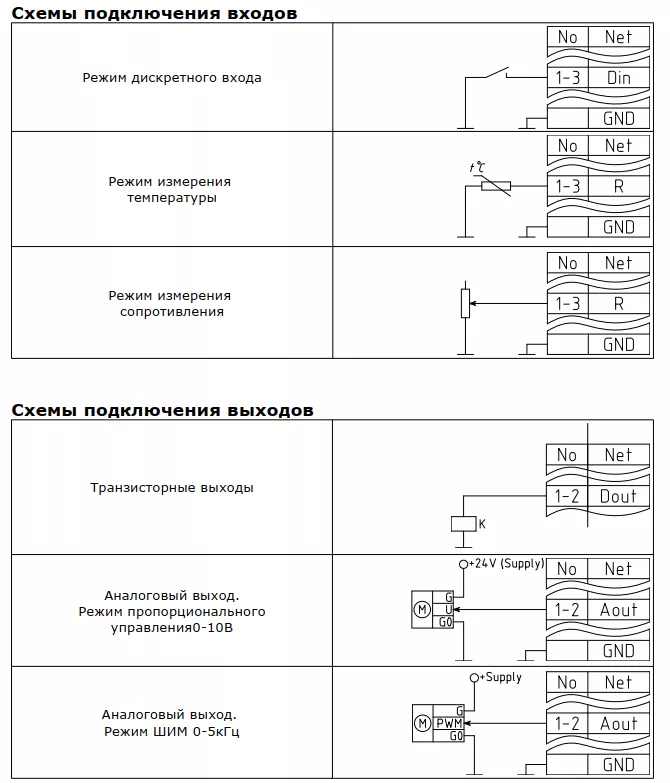

Для подключения оборудования предусмотрены:

• 3 универсальных входа;
• 2 транзисторных выхода;
• 2 универсальных аналоговых выхода;
• встроенный датчик температуры;
• встроенный датчик влажности;
• интерфейс RS-485;
• Wi-Fi;
• поддержка Modbus TCP / Modbus RTU.

Такое сочетание интерфейсов и входов/выходов позволяет использовать Z037-5C0 как контроллер системы автоматизации и сенсорную панель управления без необходимости устанавливать отдельный пользовательский терминал.

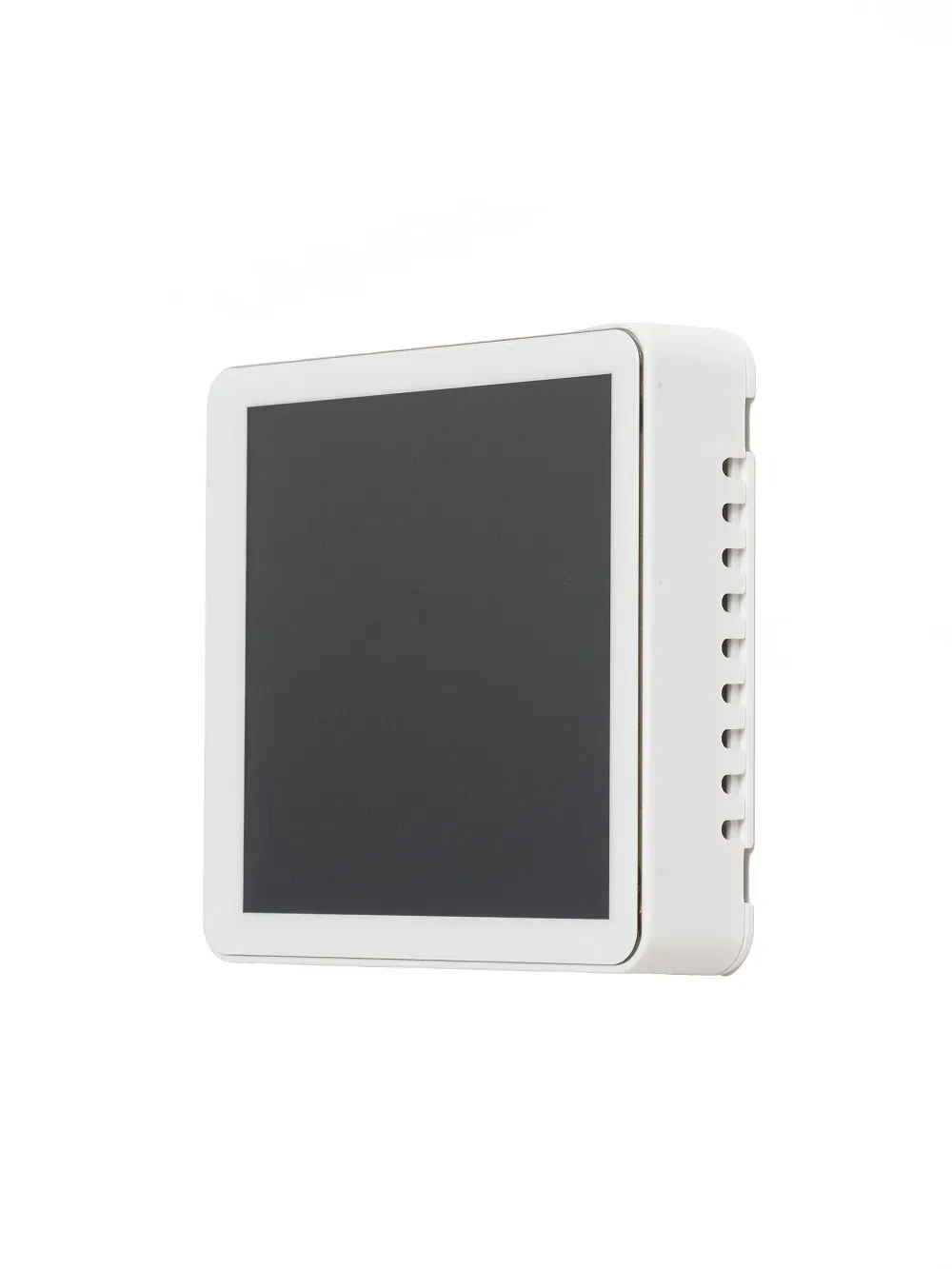

Сенсорный пульт управления Z037-5C0

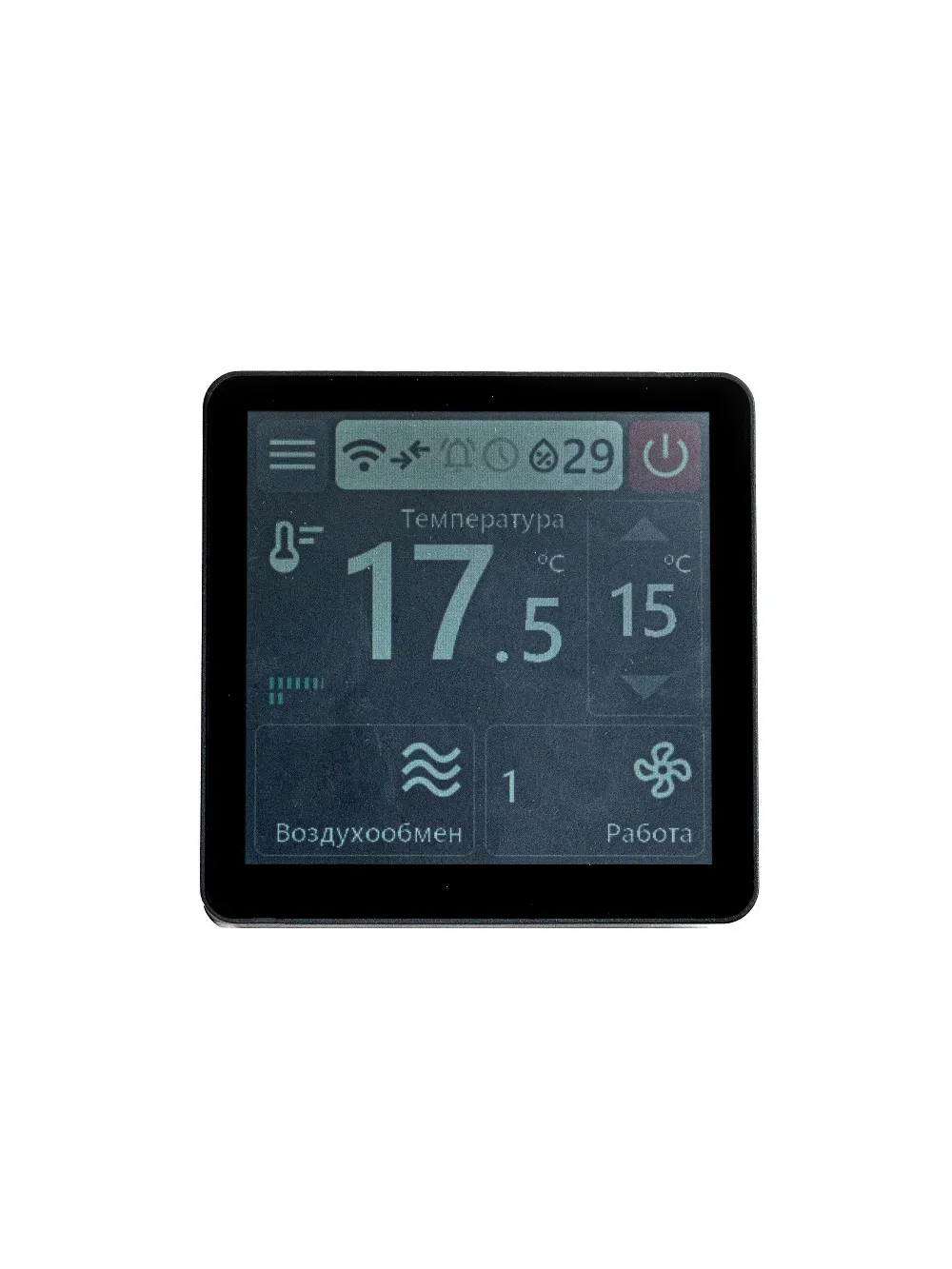

Цветной сенсорный дисплей используется для отображения параметров и управления системой. При этом интерфейс не ограничивается фиксированным набором экранов: программная часть контроллера позволяет создавать персонализированные интерфейсы под конкретную систему автоматизации. Поэтому Z037-5C0 подходит не только как стандартная панель управления, но и как программируемый пользовательский терминал, конфигурируемый под конкретную задачу.

Подключение и обмен данными

Для связи с другим оборудованием Z037-5C0 использует RS-485 и протокол Modbus RTU. Контроллер может работать ведущим или ведомым устройством. Через сетевые возможности также реализуется обмен по Modbus TCP.

Отдельное преимущество модели — возможность использовать контроллер как шлюз. Подключенные к RS-485 ПЛК Zentec можно удаленно отлаживать и загружать через Z037-5C0. Это особенно полезно при эксплуатации оборудования на объектах, где требуется удаленный доступ к системе автоматизации.

Где применяется Z037-5C0

Рекомендуется использовать Z037-5C0 для проектов, где требуется многофункциональный центр управления инженерными системами зданий. В частности, контроллер может использоваться в системах:

• вентиляции;
• климатического оборудования;
• фанкойлов;
• освещения;
• защиты от протечек;
• диспетчеризации инженерных систем;
• автоматизации зданий.

При этом программируемая архитектура позволяет адаптировать устройство под конкретный объект, а не ограничиваться одним заранее заданным сценарием.

Интерфейсы управления

Технические характеристики Z037-5C0

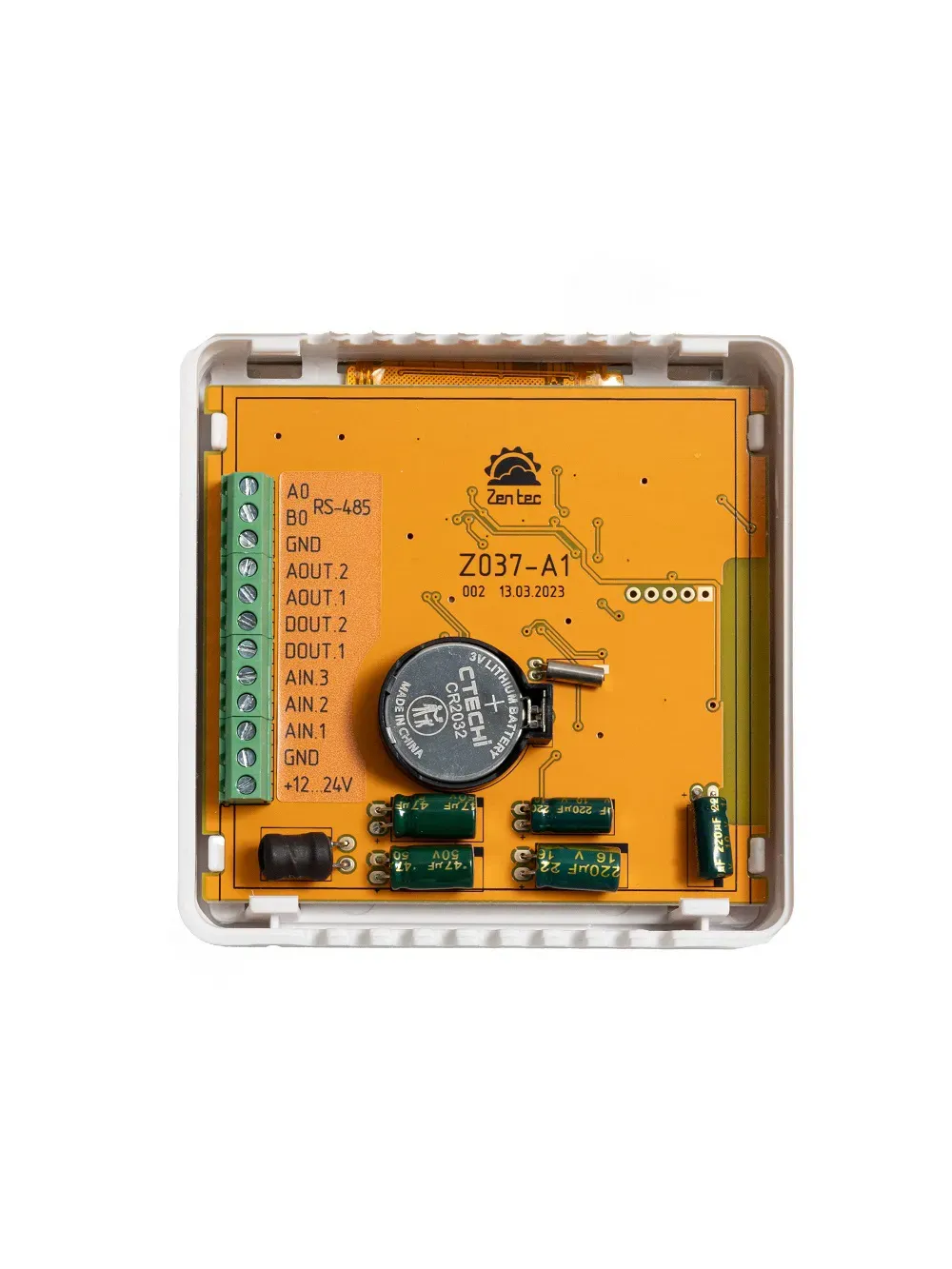

Почему стоит купить Z037-5C0 с платой Z037-A1

Zentec Z037-5C0 подойдет для проекта, в котором требуется одновременно контроллер, интерфейс оператора и сетевое взаимодействие с другим оборудованием.

Основные преимущества модели:

• программируемая логика работы;
• цветной сенсорный интерфейс;
• Wi-Fi;
• Modbus TCP и Modbus RTU;
• RS-485 с режимом ведущего или ведомого устройства;
• встроенные датчики температуры и влажности;
• универсальные входы и выходы;
• возможность создания пользовательского интерфейса;
• удаленный доступ и управление;
• возможность использования контроллера в качестве шлюза для ПЛК Zentec.

Z037-5C0 — решение для автоматизации инженерных систем, когда одной панели отображения недостаточно и требуется полноценное программируемое устройство управления.
