M300 Zentec — универсальный программируемый контроллер ЗЕНТЕК М300

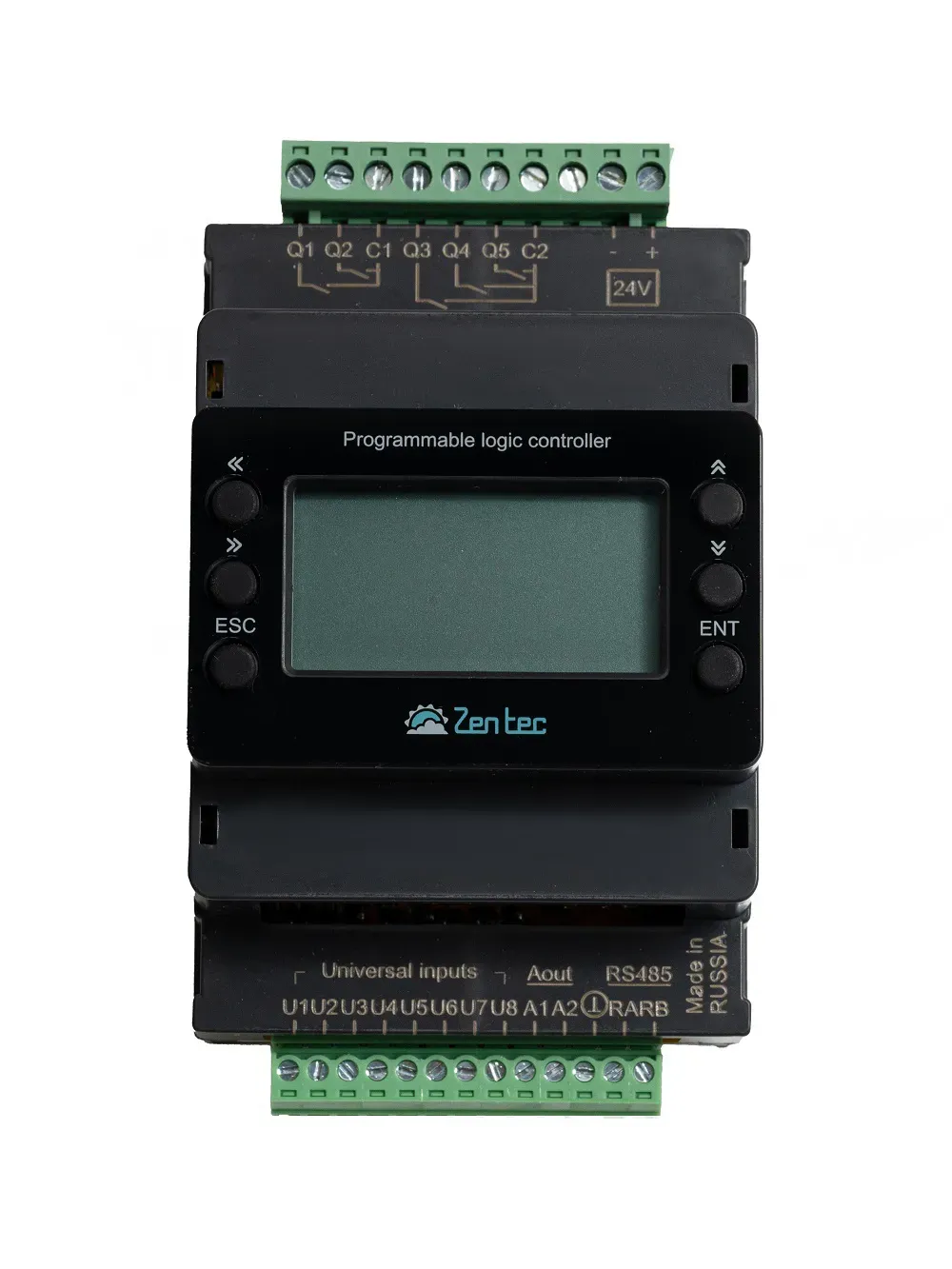

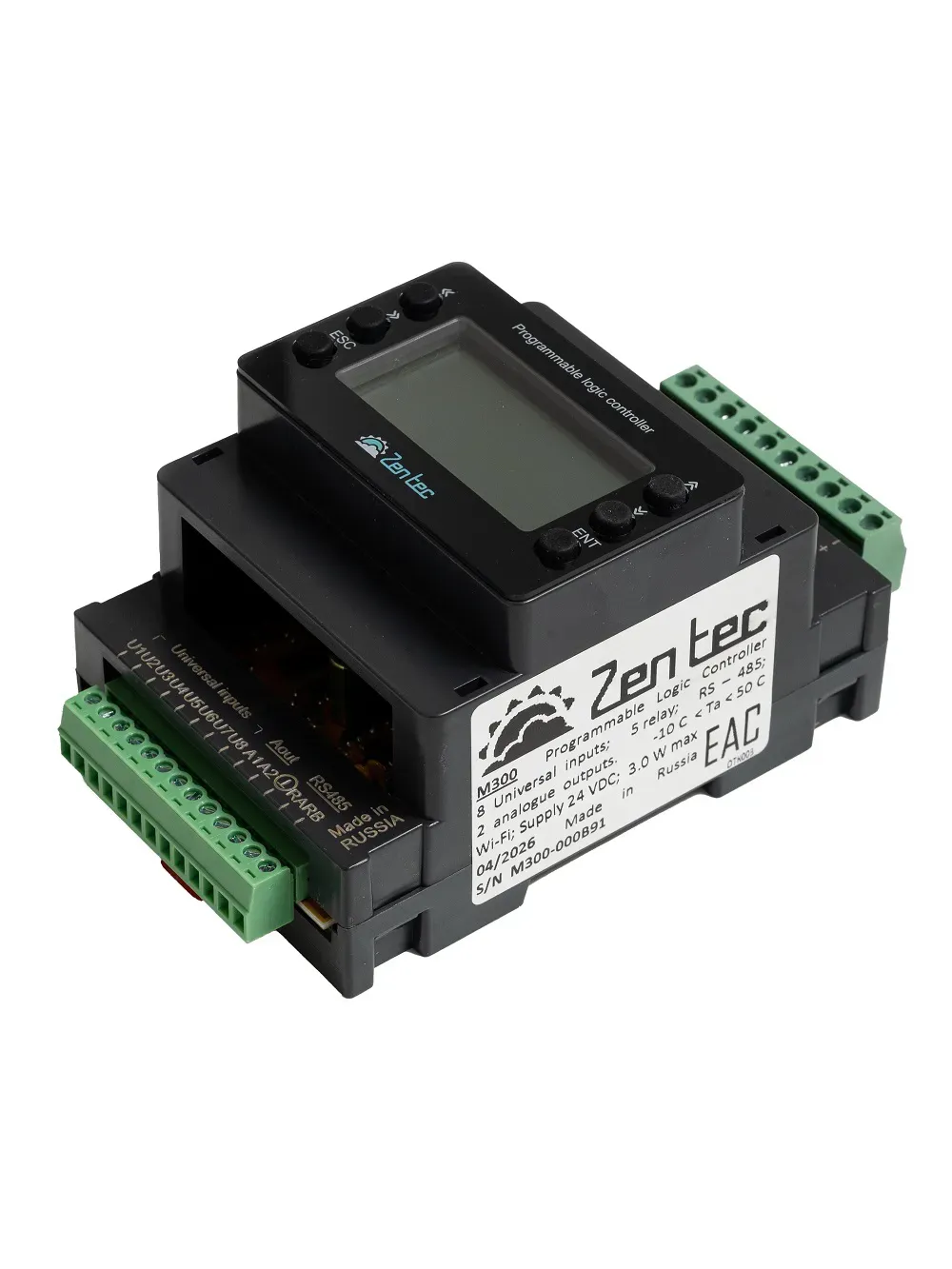

M300 Zentec — универсальный программируемый контроллер для построения систем автоматизации. Модель выполнена в корпусе 4DIN для установки на стандартную DIN-рейку 35 мм и оснащена встроенным ЖК-дисплеем с шестью программируемыми кнопками. Алгоритм работы задаётся пользователем в среде визуального программирования zWorkbench.

Основные особенности

M300 построен на процессоре ESP32 и имеет 524 КБ памяти пользовательских программ, 64 КБ ОЗУ и EEPROM 8 КБ. Контроллер поддерживает Wi-Fi 802.11 b/g/n/e/i и несколько режимов работы беспроводной сети. Для обмена данными по Wi-Fi используются Modbus TCP и MQTT. Для проводной промышленной связи предусмотрен интерфейс RS-485 с поддержкой Modbus RTU. Порт может работать в режиме главного или подчинённого устройства, скорость передачи данных составляет от 2400 до 115200 бит/с. Гальваническая развязка интерфейса отсутствует. Встроенный дисплей — монохромный программируемый ЖКИ с разрешением 192 × 64 точки и подсветкой. Шесть кнопок также являются программируемыми, поэтому интерфейс контроллера можно адаптировать под конкретный алгоритм управления.

Входы и выходы

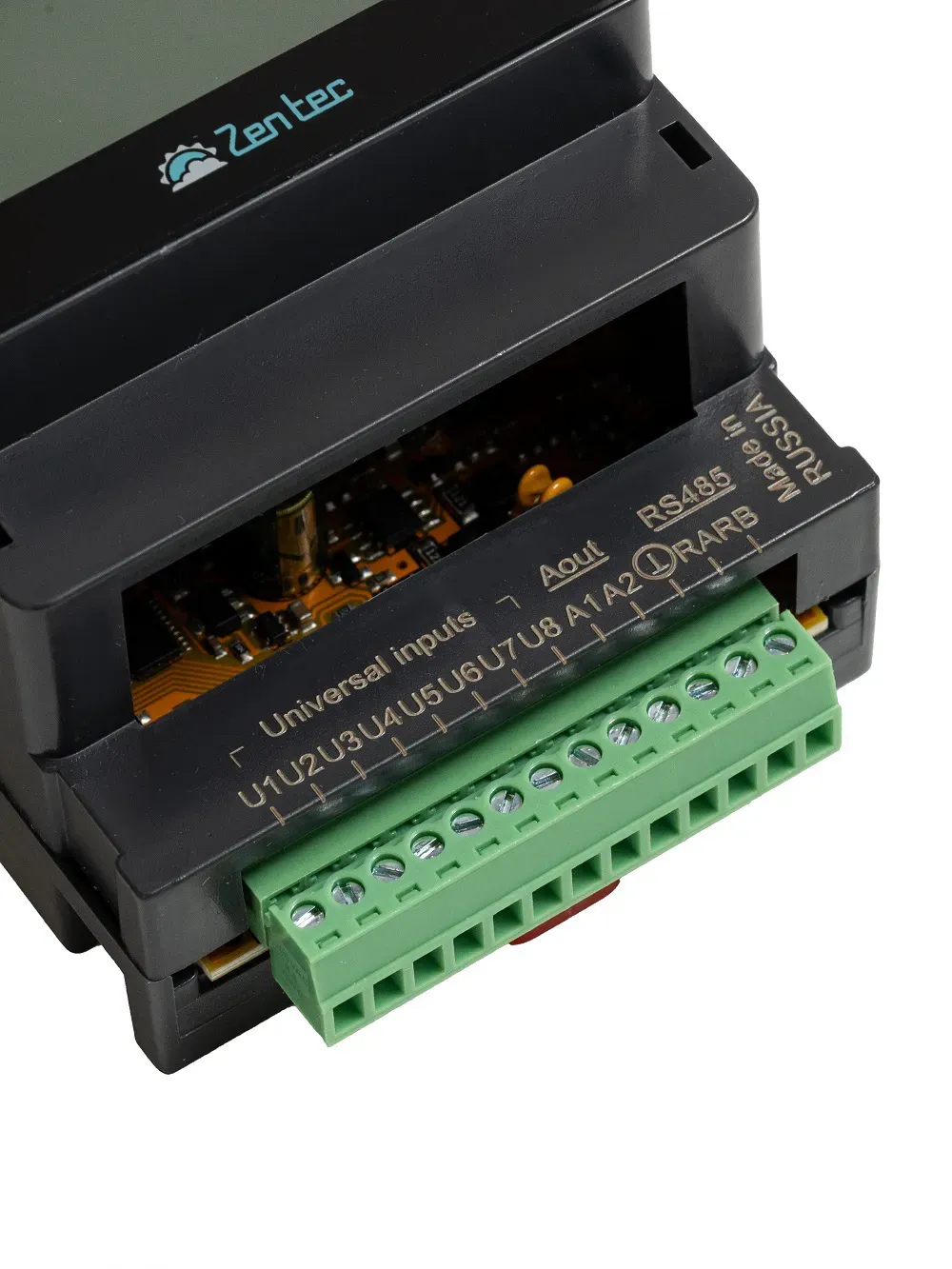

M300 имеет набор универсальных входов для подключения различных типов сигналов. Предусмотрены входы для измерения тока 0-20 мА, напряжения 0-10 В, сигналов от датчиков NTC10k, потенциальных и сухих контактов. Всего имеется два универсальных входа с различными наборами поддерживаемых сигналов и ещё 6 универсальных входов, предназначенных для работы с сухим контактом и NTC10k.

Для управления аналоговыми исполнительными устройствами предусмотрено 2 аналоговых выхода 0-10 В с разрешением 12 бит и аппаратным ШИМ.

Технические характеристики М300

Программирование и связь

M300 программируется в среде zWorkbench, разработанной Zentec. В контроллере поддерживается до 6000 программных блоков, что позволяет создавать достаточно сложные алгоритмы автоматизации. Связь можно организовать как по проводному интерфейсу RS-485, так и через Wi-Fi. Это позволяет использовать M300 как самостоятельный контроллер либо включать его в систему обмена данными с другим оборудованием.

Где применяется M300

Универсальная конфигурация M300 позволяет использовать его в различных задачах промышленной и инженерной автоматизации, когда требуется обработка сигналов датчиков, управление исполнительными устройствами и обмен данными с другими элементами системы.

Контроллер особенно удобен для проектов, в которых необходимо объединить:

• аналоговые и дискретные сигналы;
• температурные датчики NTC10k;
• сигналы 0-10 В и 0-20 мА;
• релейные цепи;
• аналоговое управление 0-10 В;
• обмен по RS-485/Modbus RTU;
• беспроводной обмен по Wi-Fi;
• отображение параметров на встроенном ЖК-дисплее.

M300 Zentec — купить программируемый контроллер

M300 Zentec подойдёт для создания систем автоматизации, где требуется универсальный набор входов и выходов, программируемая логика, локальная индикация и сетевой обмен. Контроллер поддерживает RS-485/Modbus RTU, Wi-Fi, Modbus TCP и MQTT, а пользовательский алгоритм создаётся в среде zWorkbench.
