M245 Zentec — программируемый логический контроллер ЗЕНТЕК М245

M245 Zentec — программируемый логический контроллер

M245 Zentec — программируемый логический контроллер для построения локальных и распределённых систем управления средней сложности. Контроллер выполнен в корпусе 4DIN для установки на DIN-рейку 35 мм, оснащен программируемым монохромным ЖК-дисплеем с подсветкой и шестью кнопками управления. Алгоритм работы задается пользователем в среде визуального программирования zWorkBench.

Модель ориентирована на широкий круг задач автоматизации. Благодаря сочетанию релейных, транзисторных и универсальных входов/выходов M245 можно адаптировать под конкретную систему управления без предварительно заданного программного алгоритма.

М245 Zentec: возможности и программирование

Контроллер поставляется без предварительного программного обеспечения. Пользователь самостоятельно формирует алгоритм работы в среде zWorkBench, разработанной Zentec. Такой подход позволяет применять M245 в локальных и распределённых системах управления различной конфигурации.

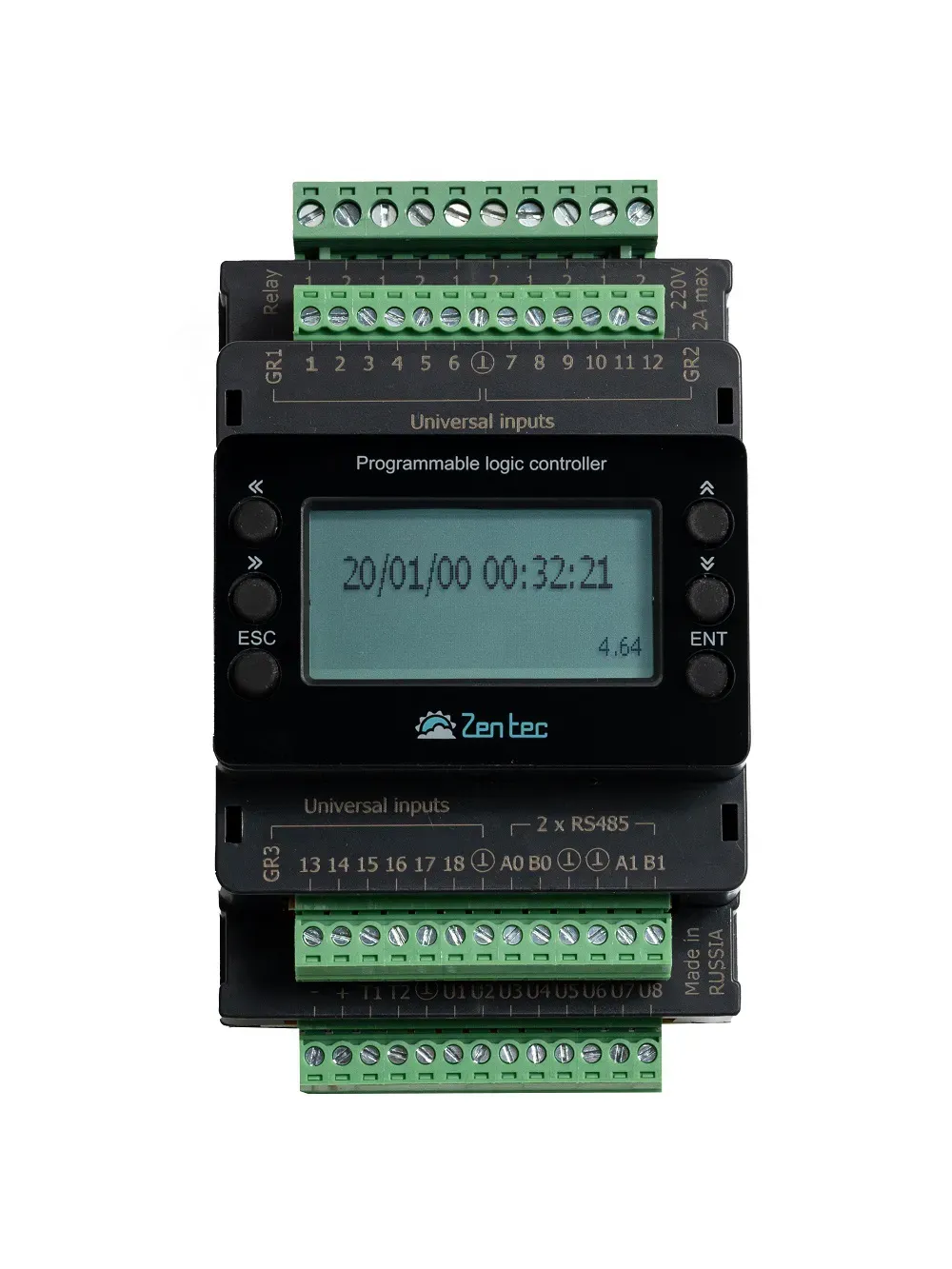

Встроенный монохромный ЖК-дисплей имеет разрешение 192 × 64 точки, оборудован подсветкой и является программируемым. Шесть кнопок управления также программируются, поэтому дисплейный модуль можно использовать непосредственно для отображения параметров, состояний оборудования и организации управления.

Входы и выходы M245

M245 построен на трех платах: плате индикации PC-02, плате ЦПУ со входами и драйверами интерфейса RS-485 и плате входов/выходов.

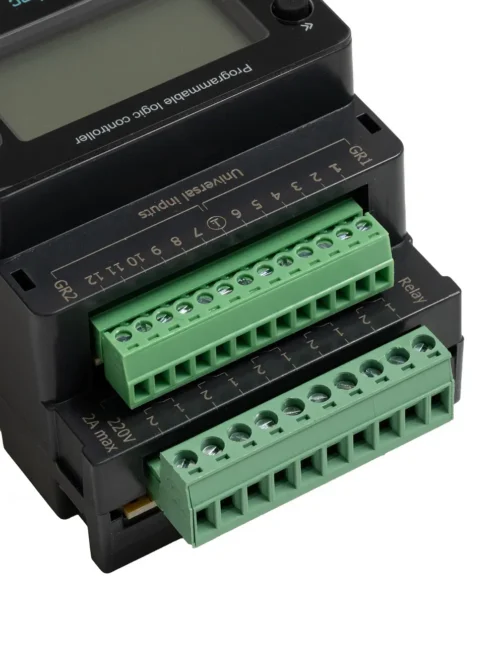

Плата M245-002 оснащена пятью релейными выходами с независимыми группами. Максимальная нагрузка релейного выхода составляет 3 А при 220 В. Также предусмотрены два транзисторных выхода, два универсальных выхода и шесть универсальных пинов с индивидуальной настройкой.

Универсальные пины можно конфигурировать в зависимости от задачи. В режиме входа они работают с сигналами 0-10 В или потенциальными дискретными сигналами до +30 В. В режиме выхода предусмотрена возможность управления реле 24 В DC либо формирования пропорционального сигнала 0-10 В.

Отдельные входы могут работать с сухим контактом, NTC5k и NTC10k, что расширяет возможности M245 при автоматизации оборудования с температурным контролем.

M-245 и Modbus RTU

Для работы в сети M245 объединяется с другими контроллерами по интерфейсу RS-485. Используется протокол Modbus RTU, что позволяет включать контроллер в распределенные системы автоматизации и обмениваться данными с другими устройствами.

Технические характеристики

Где применяется ЗЕНТЕК M245

M245 подходит для задач, в которых требуется программируемая логика управления, локальный интерфейс оператора и возможность подключения оборудования по RS-485.

Контроллер можно использовать в:

• системах промышленной автоматизации;
• шкафах управления;
• системах вентиляции и климатического оборудования;
• локальных и распределённых системах управления;
• системах контроля температуры;
• установках с релейными исполнительными механизмами;
• системах, использующих обмен по Modbus RTU.

Наличие программируемого дисплея позволяет организовать взаимодействие оператора с системой непосредственно через контроллер, без обязательного использования отдельной панели оператора. Конкретный алгоритм определяется программой, созданной в zWorkBench.

М245 — купить программируемый контроллер Zentec

M245 Zentec — универсальный программируемый контроллер с шестью программируемыми кнопками, ЖК-дисплеем, пятью релейными выходами, транзисторными и универсальными каналами, а также интерфейсом RS-485 с протоколом Modbus RTU. При подборе M245 важно учитывать конфигурацию платы входов/выходов и требования конкретного проекта. Контроллер поставляется без готового алгоритма, поэтому его функциональность определяется программой, разработанной в zWorkBench.
