M202 Zentec — программируемый логический контроллер ЗЕНТЕК М202

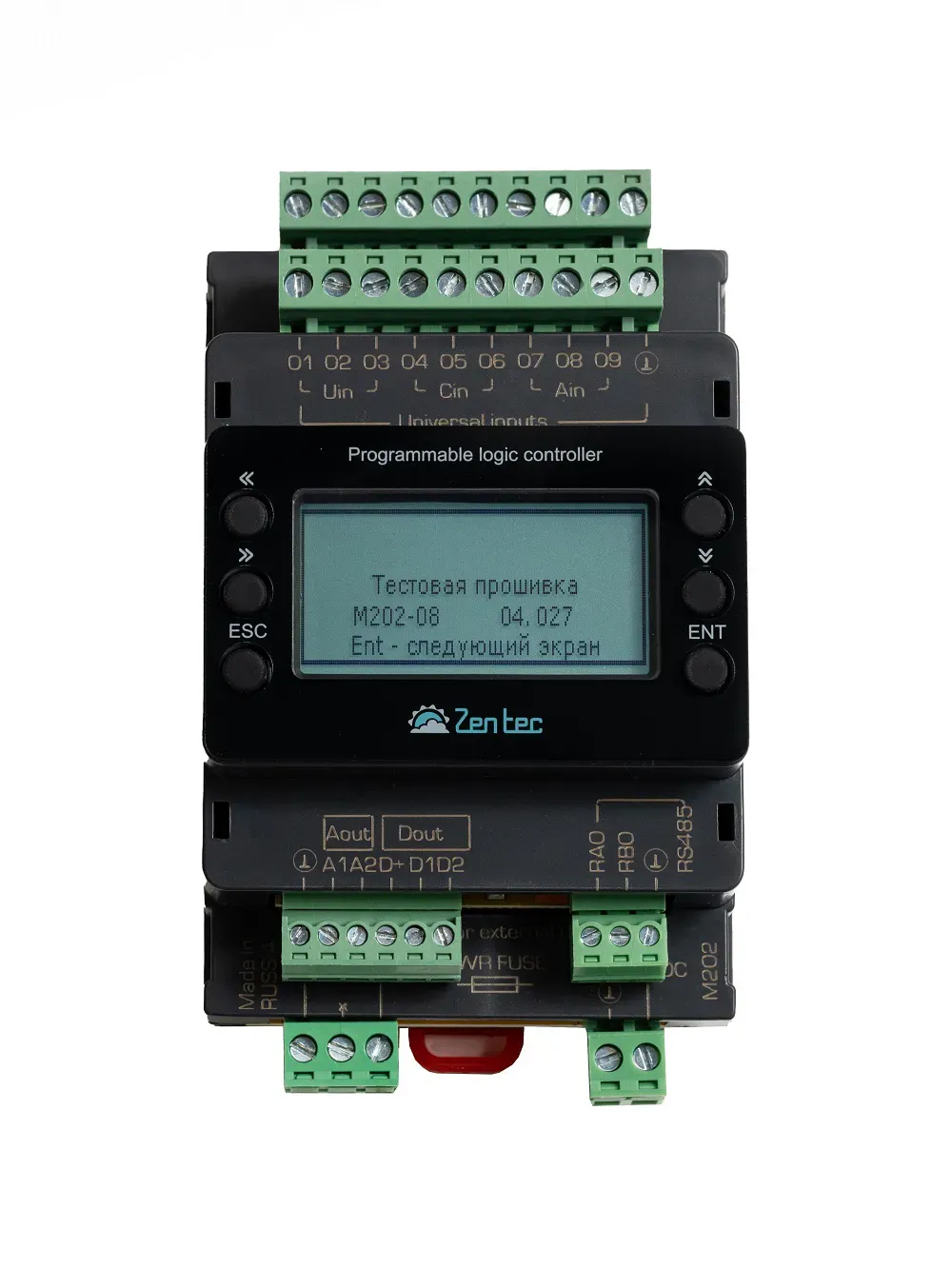

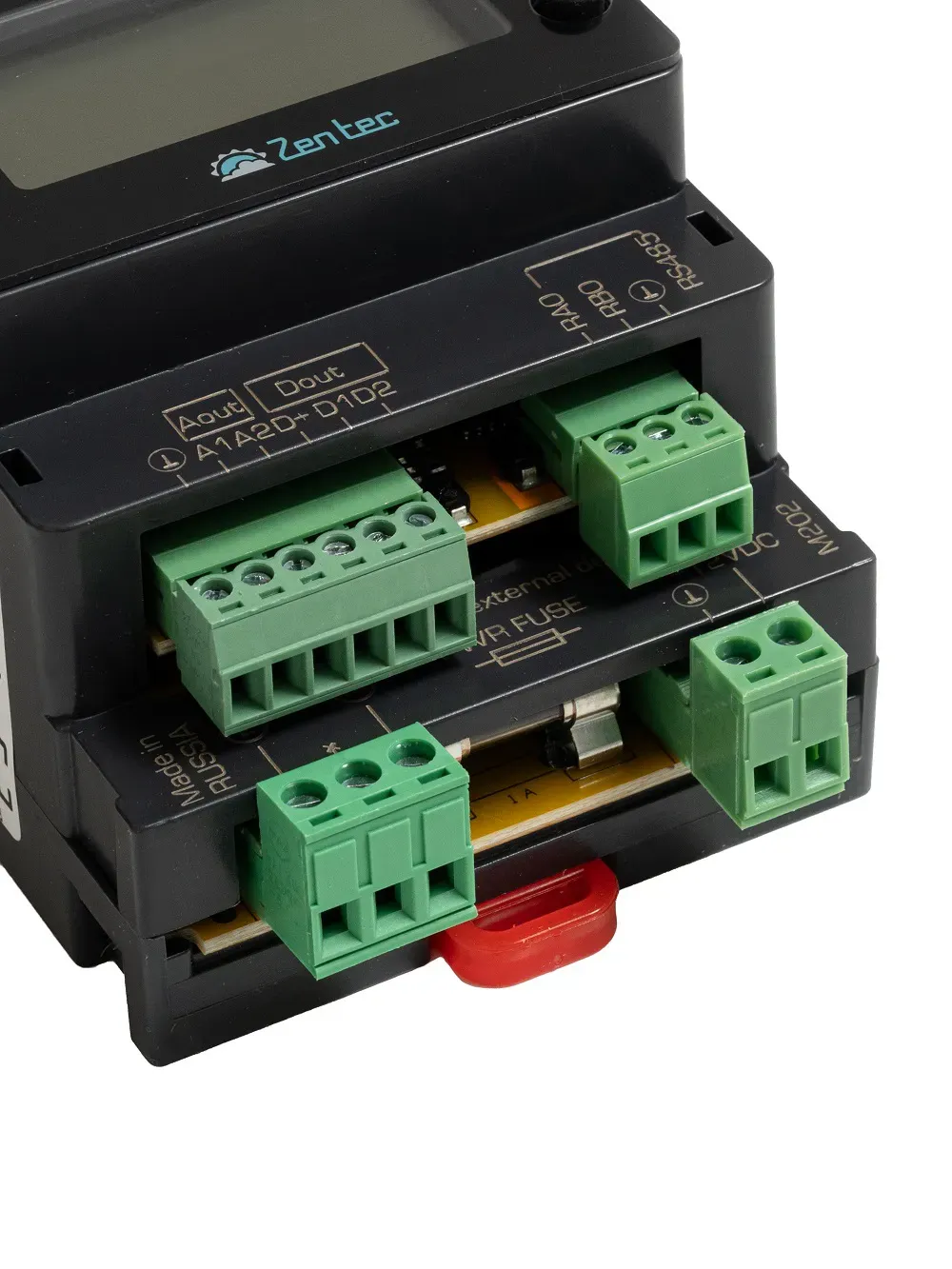

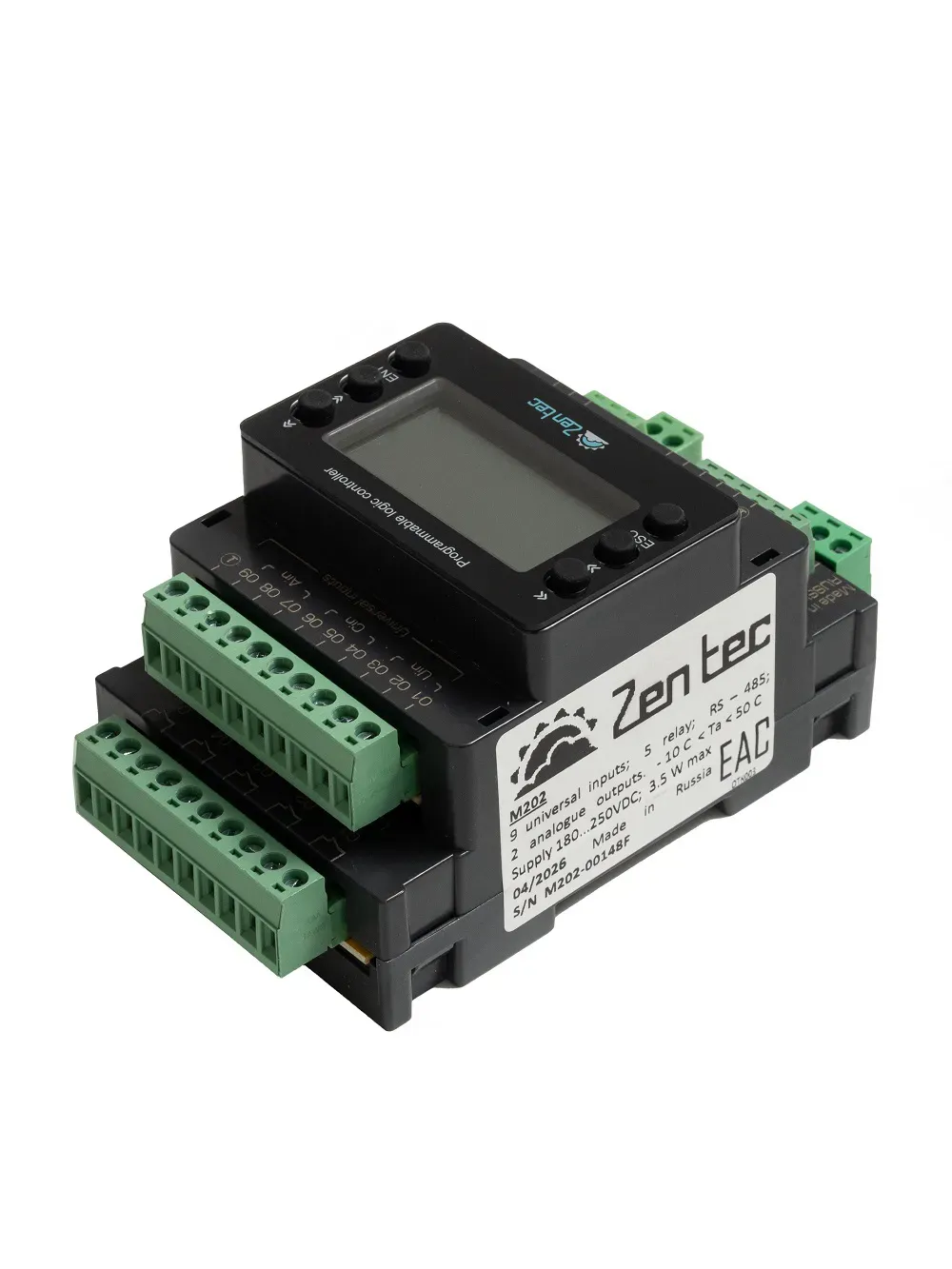

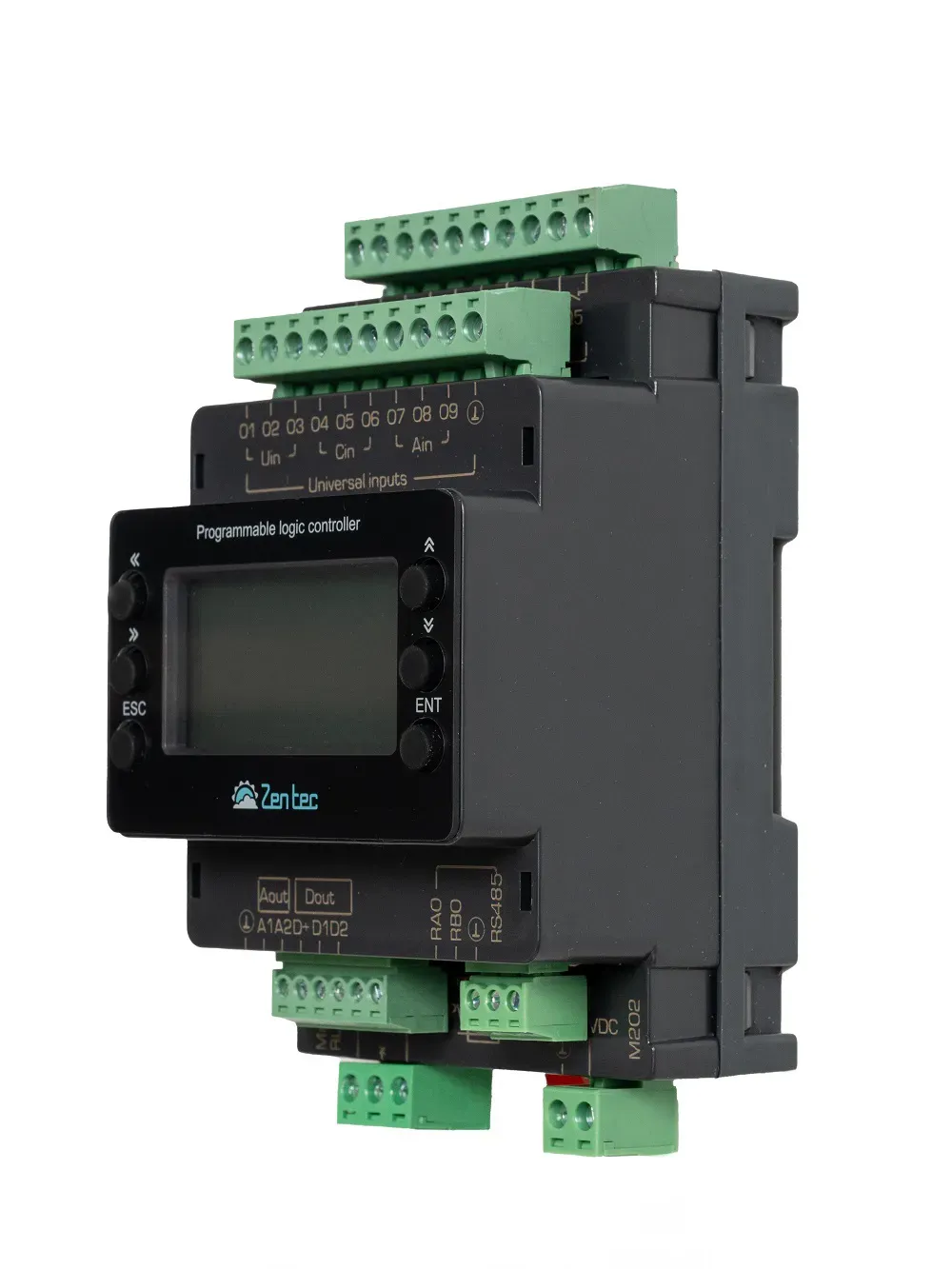

M202 Zentec — программируемый логический контроллер для построения локальных и распределённых систем управления средней сложности. Контроллер работает с программируемым алгоритмом, который пользователь задаёт в среде визуального программирования zWorkBench. Модель подходит для автоматизации оборудования и систем, где требуется сочетание дискретных, аналоговых и релейных сигналов. M202 выполнен в корпусе 4DIN для установки на DIN-рейку 35 мм. В составе контроллера предусмотрены процессорная плата, плата реле и питания, а также плата индикации с программируемым ЖК-дисплеем и шестью кнопками управления.

Возможности M202

Контроллер поставляется без предварительного программного обеспечения. Алгоритм работы создаётся пользователем в среде zWorkBench, что позволяет адаптировать M202 под конкретную систему автоматизации. Встроенный монохромный ЖК-дисплей имеет разрешение 192 × 64 точки, оснащён подсветкой и программируется в соответствии с задачами проекта. Для управления предусмотрено 6 программируемых кнопок.

Контроллер оснащён пятью релейными выходами с независимыми группами, рассчитанными на нагрузку до 2 А при 220 В. Встроенный источник питания обеспечивает напряжение 12 В с максимальным током 110 мА для подключения внешних устройств, например датчиков или панелей дистанционного управления.

Входы и выходы M202

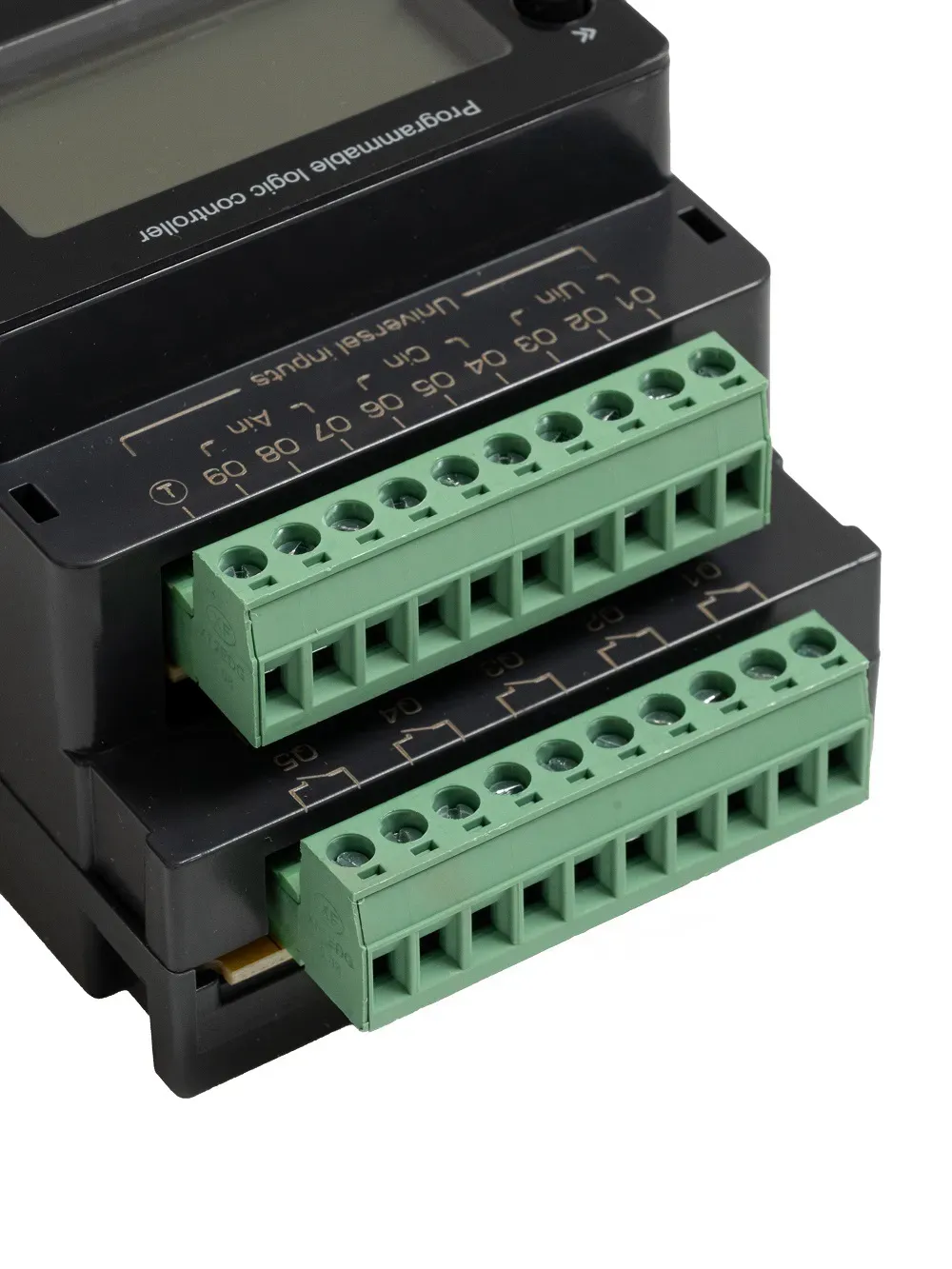

Процессорная плата M204-01 содержит 9 универсальных входов, два аналоговых выхода, дискретные выходы и интерфейс RS-485.

Конфигурация входов позволяет использовать M202 для работы с различными типами сигналов. В документации предусмотрены схемы подключения:

• дискретных входов;
• сигналов 0-10 В с активным выходом нагрузки;
• сигналов 0-10 В с пассивным выходом нагрузки;
• датчиков тока с активным и пассивным выходом;
• температурных датчиков.

Такое сочетание каналов делает M202 подходящим для систем, в которых одновременно требуется контролировать параметры оборудования и управлять исполнительными механизмами.

ЗЕНТЕК М202 и интерфейс RS-485

Для сетевого обмена M202 использует интерфейс RS-485 и протокол Modbus RTU. Контроллеры объединяются в стандартную линейную топологию RS-485 без ответвлений. Для подключения предусмотрены интерфейсы COM0 и COM1, обозначенные клеммами A0/B0 и A1/B1. Производитель рекомендует трёхпроводную схему подключения Ax, Bx, GND.

Технические характеристики M202

Где применяется M202

M202 предназначен для построения систем управления средней сложности и может использоваться в составе локальных или распределённых комплексов автоматизации. Программируемая логика позволяет не ограничивать контроллер одной конкретной областью применения.

M202 можно применять в системах, где необходимо:

• принимать дискретные сигналы;
• измерять аналоговые параметры;
• контролировать температуру;
• управлять релейными исполнительными устройствами;
• обмениваться данными с другими контроллерами по RS-485;
• отображать параметры и состояния системы на встроенном дисплее;
• реализовывать собственный алгоритм автоматического управления.

Встроенный источник 12 В / 110 мА также позволяет подключать внешние устройства непосредственно к контроллеру.

M202 Zentec — купить контроллер

M202 Zentec сочетает программируемую логику, 9 универсальных входов, 5 независимых релейных выходов, аналоговые выходы, встроенный ЖК-дисплей и интерфейс RS-485. Контроллер поставляется без заранее заданного алгоритма, поэтому его функциональность определяется программой, созданной в zWorkBench.

Официальный сайт производителя: https://zentec.ru/
